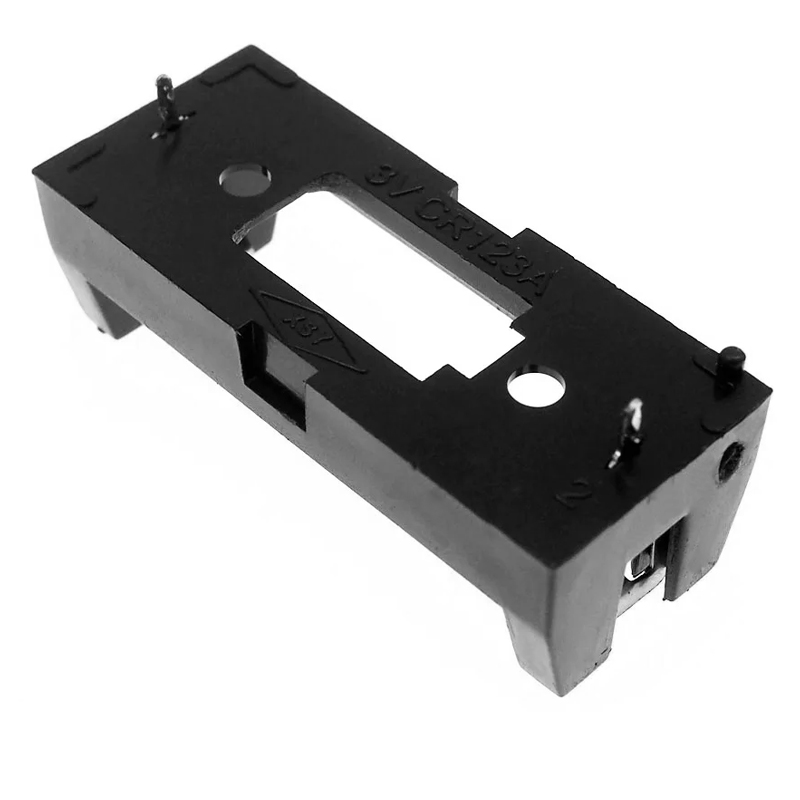

Батарейный отсек 1 x 16340 (CR123A) c контактами для установки на плату

Батарейный отсек предназначен для подключения одного аккумулятора типоразмера 16340 / CR123A непосредственно на печатной плате с использованием технологии монтажа в отверстия (through-hole technology, THT). Такие держатели широко используются в портативной электронике, охранно-пожарных системах, фонарях, IoT-устройствах и других приложениях, где требуется компактность и простота замены источника питания. Пластиковый держатель с жесткими пластинчатыми контактами позволяет запитывать приборы с достаточно высоким током потребления.



Конструкция держателя:



• Монтаж: в отверстия на плате - выводы припаиваются с обратной стороны.
• Количество контактов: обычно 2 - плюс (+) и минус (–).


Конструкция контактов:



• Плоский пружинный контакт с одного конца (для «–»).
• Плоский пружинный контакт с другого (для «+»).
• Фиксация элемента: за счёт пружинного усилия.
• Материал корпуса: термостойкий пластик (PBT или нейлон).
• Материал контактов: латунь, фосфористая бронза с никелевым или оловянным покрытием.


✅ Преимущества держателей на плату для 16340/CR123A:



• Простота установки и замены батареи.
• Хорошая механическая фиксация - устойчив к вибрации.
• Низкая стоимость и широкая доступность.
• Подходит для ручной пайки и мелкосерийного производства.
• Высокая надёжность контакта.



---

Технические характеристики:

Тип устанавливаемых элементов	16340
Количество устанавливаемых элементов	1
Габаритные размеры, мм	43 × 18 × 14
Масса, г	4

---



Документация чертёж 16340 CR123A
