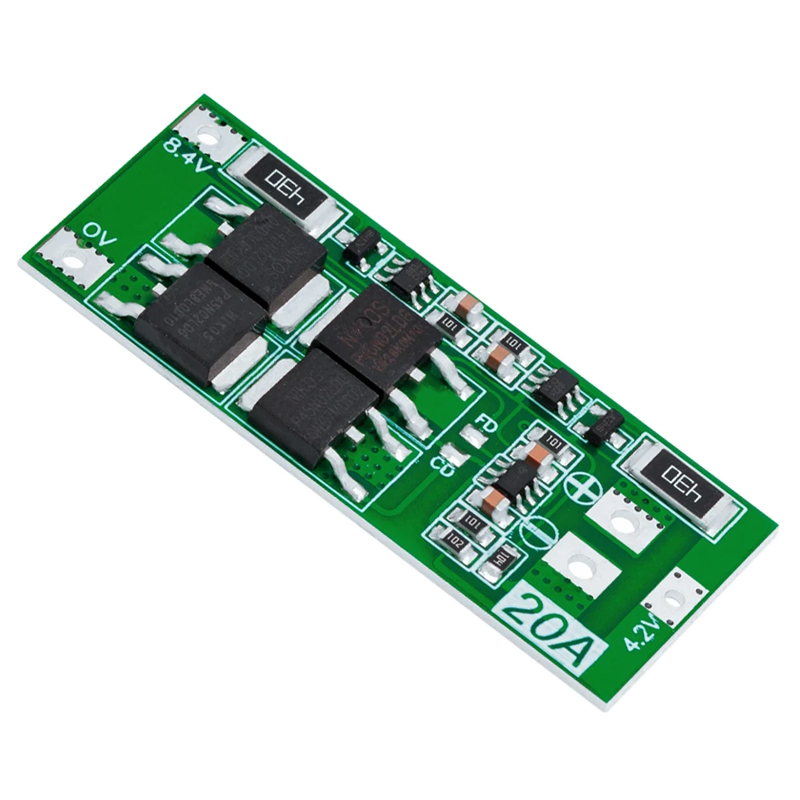

BMS контроллер 2S-20A для 2-х литиевых аккумуляторов 7.4V 20A с балансиром

BMS 2S-20A (Battery Management System) - это компактный и надёжный модуль управления литий-ионными аккумуляторами формата 18650, предназначенный для сборок из двух последовательно соединённых элементов (2S). Плата обеспечивает комплексную защиту аккумуляторов, контролирует их состояние и способствует продлению срока службы батарейного блока.



BMS контролирует процессы заряда и разряда, предотвращая опасные режимы, которые могут привести к деградации элементов или выходу сборки из строя.



---



Основные защитные функции



Плата защиты выполняет полный набор защитных операций, автоматически отключая нагрузку или зарядное устройство при возникновении критических ситуаций:



1. Защита от перенапряжения (Overcharge Protection)



• Контроль напряжения на каждом элементе в процессе зарядки.
• Отключение зарядки происходит при достижении 4,2-4,35 В на банку.
• Предотвращает перезаряд, который может вызвать перегрев, разбухание или сокращение ресурса аккумуляторов.



2. Защита от глубокого разряда (Over-discharge Protection)



• Контроль минимального уровня напряжения.
• Отключение нагрузки при падении напряжения до 2,7-3,0 В на элемент.
• Защищает аккумуляторы от переразряда, продлевая их срок службы.



3. Защита от перегрузки и короткого замыкания (Over-current & Short-circuit Protection)



• Автоматическое отключение нагрузки при превышении допустимого тока.
• Время срабатывания защиты составляет всего 50-150 мс, что предотвращает повреждение элементов и проводки.



Защита от глубоких перегрузок и короткого замыкания повышает безопасность всей системы.



---



Функция балансировки



Модуль оснащён встроенным пассивным балансиpом, который обеспечивает выравнивание напряжений на ячейках в процессе заряда.


Особенности работы:



• Балансировка работает постоянно, независимо от процессора защиты.
• Снижает напряжение на банке, достигшей максимального уровня, позволяя другим элементам догнать её по уровню заряда.
• Низкая скорость балансировки предполагает использование аккумуляторов одинаковой ёмкости, внутреннего сопротивления и состояния.
• Благодаря балансировке элементы заряжаются более равномерно, что увеличивает ресурс батареи и предотвращает перекосы напряжений.



---

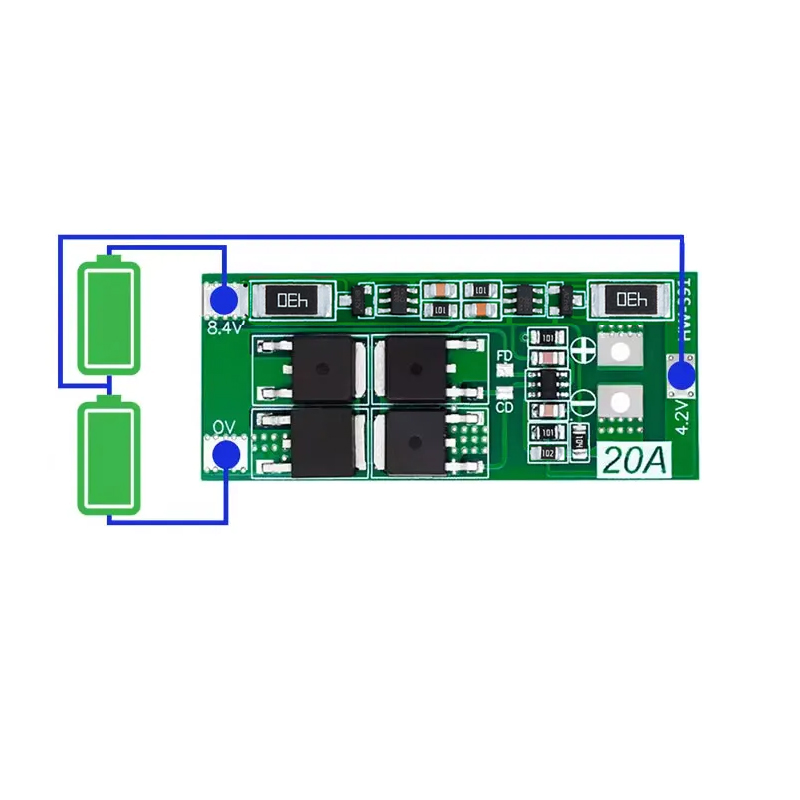

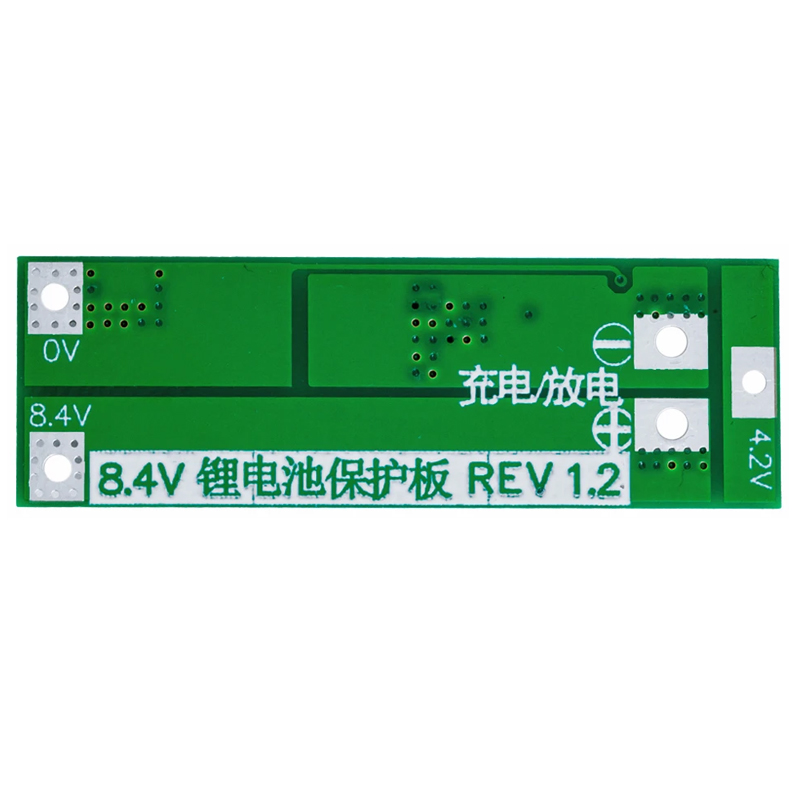

Подключение:

8.4V:	положительный полюс аккумулятора
0V:	отрицательный полюс аккумулятора
4.2V:	средняя точка сборки аккумуляторов
– :	отрицательная клемма заряда/разряда
+ :	положительная клемма заряда/разряда

---



Преимущества использования BMS 2S-20A



• Обеспечивает безопасную эксплуатацию литий-ионных аккумуляторов.
• Защищает от наиболее распространённых аварийных режимов.
• Увеличивает срок службы батарей.
• Имеет компактные размеры и малое энергопотребление.
• Подходит для встроенных решений в аккумуляторных блоках различного назначения — электроинструмент, портативная электроника, DIY-проекты, электроприводы и др.



⚠️ Важно: модуль не является зарядным устройством. Для зарядки требуется внешний зарядник для 2S-батарей или DC-DC контроллер с ограничениями по току и напряжению.



---

Технические характеристики:

Максимальное напряжение заряда элемента, В	4,25 ± 0,05
Напряжение разряда элемента, В	2,7 ... 3,0
Напряжение питания, В	8,4
Максимальный рабочий ток, А	20
Пиковый рабочий ток, А	25
Ток потребления, мкА	12 ... 24
Время срабатывания защиты при перегрузке по току, мс	50 ... 150
Габаритные размеры, мм	48 × 20 × 3,4
Масса, г	3,4
