Динисторы кремниевые структуры p-n-p-n, диодные. Предназначены для применения в импульсных устройствах в качестве переключающих элементов. Выпускаются в металлостеклянном корпусе с гибкими выводами, окрашенном в синий цвет.
Динисторы DB3 (DIAC, динистор переменного тока) в корпусе DO-35 предназначены в основном для запуска симисторов (TRIAC) в схемах управления переменным током. Он часто встречается в регуляторах яркости ламп, регуляторах мощности нагревателей, управлениях скоростью двигателей и импульсных схемах запуска.

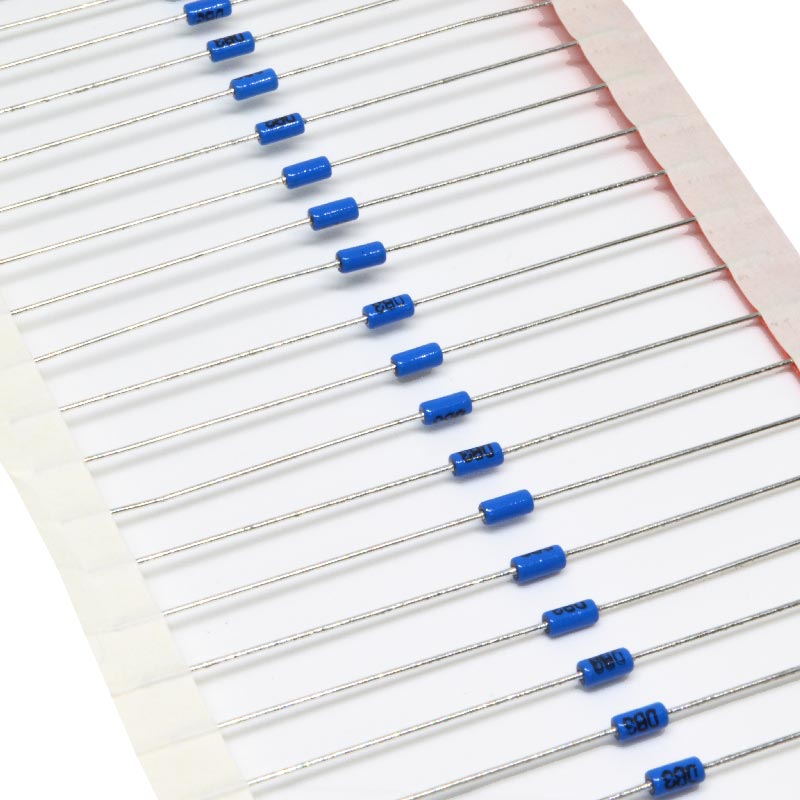

Выпускается DB3 обычно в стеклянном осевом корпусе DO-35, похожем на обычный маломощный диод и представляет собой стеклянную трубку диаметром около 2 мм с длиной корпуса около 4 мм. В отличие от диода, у DB3 нет анода и катода, устанавливать можно в любом направлении. Оба вывода равноправны.
Принцип работы
Динистор является своеобразным двунаправленным пороговым переключателем. В обычном состоянии DB3 закрыт и имеет большое сопротивление. Когда напряжение на нём достигает напряжения пробоя (VBO), он резко открывается и начинает проводить ток.
Динистор открывается, при достижении напряжения на нём около 32 В - это типовое значение, в целом же диапазон напряжения переключения может колебаться от 28 до 36 В от партии к партии. При этом устройство работает одинаково при любой полярности: срабатывает и при +32 В, и при −32 В. Ток удержания динистора - около 50 мкА: когда ток падает ниже этого уровня, динистор снова закрывается.
Иногда возникает вопрос: "Почему нельзя поставить стабилитрон на 32 В?"
Замена динистора DB3 на стабилитрон с напряжением стабилизации 32 В недопустима ввиду принципиальных различий в характеристиках и режимах работы.
Динистор DB3 обладает симметричной вольт‑амперной характеристикой - он способен функционировать при обеих полярностях приложенного напряжения. Кроме того, для него характерен резкий лавинный переход из закрытого состояния в открытое, что позволяет формировать короткие импульсы тока.
Стабилитрон, в свою очередь, предназначен для стабилизации напряжения в заданном диапазоне и не рассчитан на работу в режиме импульсного переключения, поэтому не может выполнять функции динистора в подобных схемах.
Проверка динистора DB3 мультиметром
Обычный мультиметр практически не может проверить DB3, потому что его напряжение открытия выше напряжения измерения. Для проверки нужен источник 40…60 В с ограничением тока, например, можно подать напряжение от регулируемого источника напряжения 0-50 В через резистор номиналом около 10 кОм. При увеличении напряжения до ~30 В ток почти отсутствует, а выше после открытия, напряжение на DB3 резко упадёт, появится ток. Проверять нужно в обеих полярностях.
| Напряжение в закрытом состоянии, В | 28 ... 36 |
| Напряжение в открытом состоянии, В | 5 |
| Средний ток в открытом состоянии, мА | 300 |
 |
