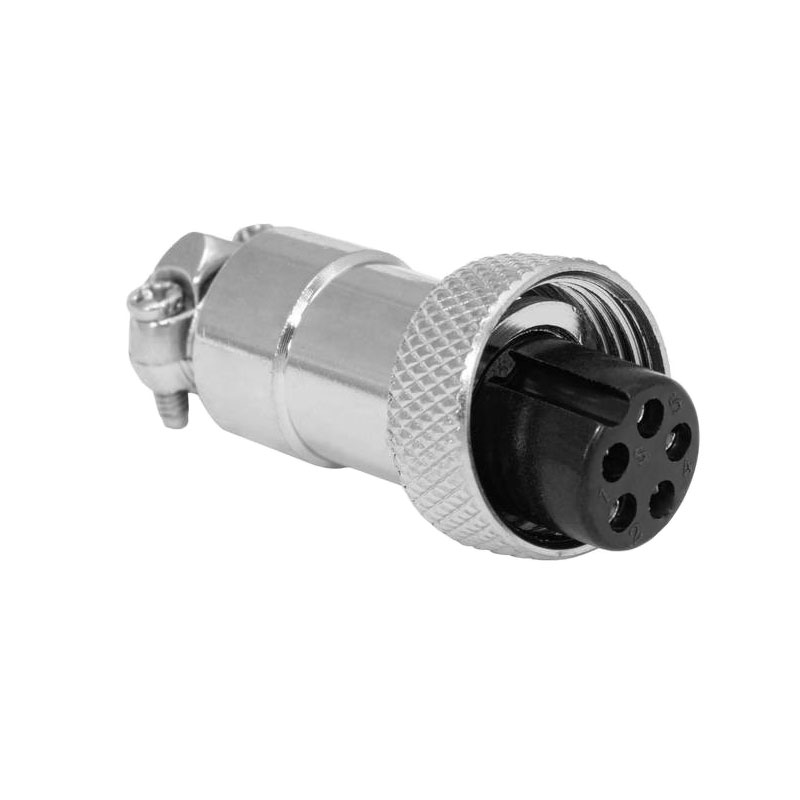

Разъём GX12M-5A розетка на кабель 5 контактов

Кабельная розетка малогабаритная с резьбовой фиксацией сочлененного положения. Предназначена для работы в электрических цепях постоянного и переменного тока напряжением до 250В и током не более 5А. Применяется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в различных видах электро и радиоаппаратуры специального и общего назначения.



Подсоединение проводов к хвостовикам контактов производится методом пайки. Корпус разъёма производится из цинка и никеля, а внутренний изолятор из бакелита. Кабельная розетка GX12-5A сочленяется с вилкой приборной GX12-5B и фиксируется при помощи накидной гайки, входящей в состав розетки.



---

Технические характеристики:

Количество контактов	5
Рабочее напряжение, В	250
Рабочий ток, А	5
Сопротивление изоляции, МОм	> 5000
Диапазон рабочих температур, °С	-50 ... +70
Габаритные размеры, мм	Ø 15 × 34
Масса, г	8
