Понижающий преобразователь XL4015 LED с вольтметром с 4...36 до 1,25...32 вольт, 5A, 75Вт

Модуль понижающего преобразователя постоянного напряжения, собран на хорошо зарекомендовавшей себя и ставшей крайне популярной микросхеме XL4015 и дополнен встроенным вольтметром, позволяющим с высокой точностью измерять значение установленного выходного или поданного входного напряжения. Для обеспечения высокой точности измерений предусмотрен режим калибровки вольтметра. Достижимая точность измерения напряжения ±0,05 В в диапазоне от 1,25 до 32 В. Калибровку строго рекомендуется проводить при выходном напряжении выше 4,5 В.


Высокий КПД является отличительной характеристикой этого модуля, но при работе с большим током нагрузки рекомендуется установить радиатор. Диапазон выходного напряжения конвертера составляет от 1,25 до 32 В. Относительная погрешность измерения вольтметра находится в пределах ±0,1 %. Микросхема имеет защиту от короткого замыкания и перегрузки по току, а также перегрева (срабатывает при 150 °C). Для установки значения выходного напряжения применен многооборотный подстроечный резистор, позволяющий производить регулировку точно и плавно.

Основной особенностью данного преобразователя является наличие встроенного вольтметра. Благодаря данному встроенному измерителю регулировка выходного напряжения стала намного легче. Измеряемое напряжения отображается с помощью трехразрядного светодиодного индикатора. Цвет индикации вольтметра красный. Также на плате есть две тактовых кнопки, которые предназначены для управления вольтметром. Кратковременными нажатиями на правую кнопку выбирается источник напряжения, вход или выход. Текущий источник отображается двумя светодиодами. Слева - вход, справа - выход. Кнопка, расположенная слева от индикатора позволяет отключить вольтметр. Для правильной работы вольтметра необходимо наличие входного напряжения выше 4,5 В.

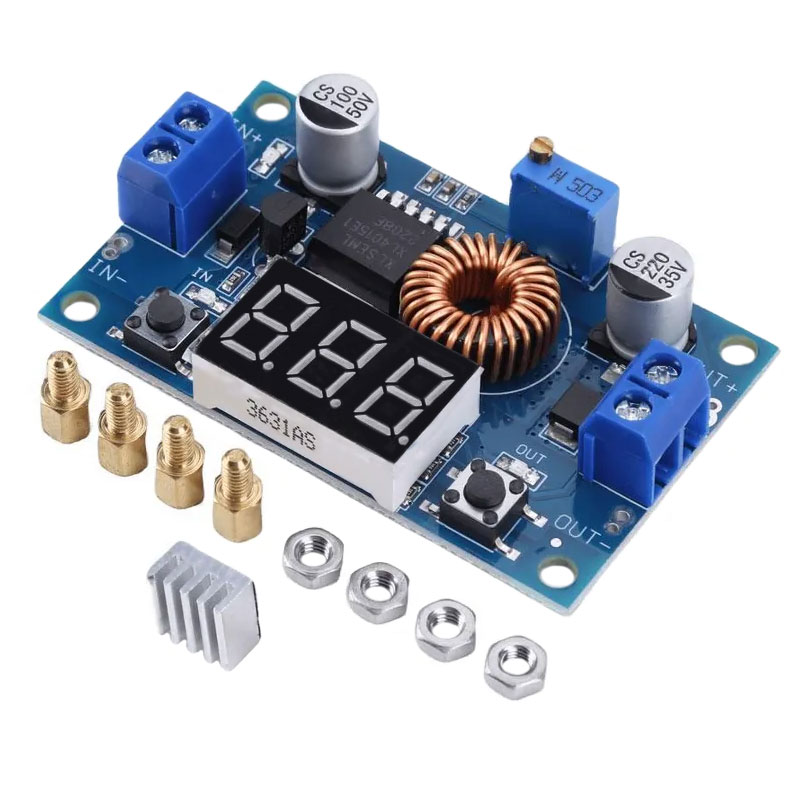

Модуль укомплектован небольшим ребристым алюминиевым радиатором и четырьмя латунными стойками с гайками М3. Радиатор снабжён самоклеющейся подложкой. Рекомендуется устанавливать радиатор, при эксплуатации преобразователя с нагрузкой более 3А. Установка и крепление платы производится при помощи стоек, для чего по углам платы имеется четыре отверстия под винты М3.

Подключение:

IN+ :	положительная клемма входного напряжения
IN– :	общий провод, земля
OUT+ :	положительная клемма выходного напряжения
OUT– :	общий провод, земля

На плате имеется 2 светодиода:

IN :	сигнализирует об измерении входного напряжения вольтметром
OUT :	сообщает об измерении выходного напряжения вольтметром

---

Технические характеристики:

Входное напряжение, В	4,5 ... 36
Выходное напряжение, В	1,25 ... 32
Частота преобразования, кГц	180
КПД, %	87 ... 90
Относительная приведённая погрешность измерения вольтметра, %	0,1
Диапазон рабочих температур, °С	–40 ... +125
Выходной ток, А	5
Габаритные размеры, мм	61 × 38 × 17
Масса, г	33



---
