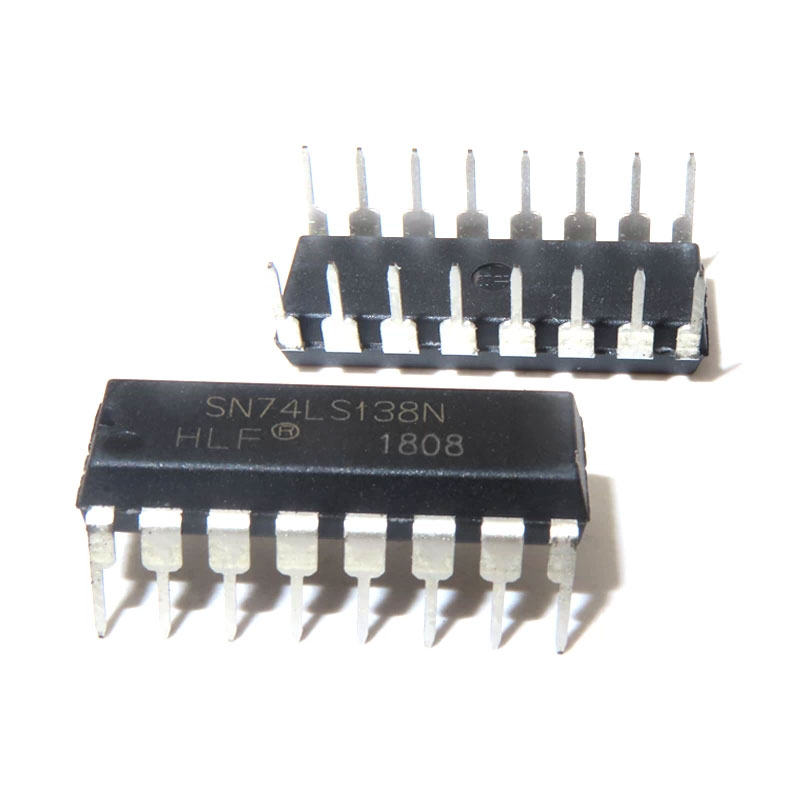

Микросхема 74LS138N DIP-16

74LS138 — это микросхема серии 74LS, выполняющая функцию дешифратора 3→8. Она преобразует трёхразрядный двоичный код на входах в активный сигнал на одном из восьми выходов. Выпускается в корпусе DIP-16.



---



Основные характеристики



• Функция: дешифратор 3→8 (один из восьми выходов активен)

• Серия: 74LS (Low-power Schottky)

• Корпус: DIP-16

• Напряжение питания (Vcc): 5 В ±5%

• Совместимость: TTL-уровни

• Скорость работы: высокая

• Энергопотребление: низкое

• Аналог отечественный: К555ИД7

  •

---



Назначение выводов (основные)



• A0, A1, A2 — адресные входы (3 бита кода)

• G1, G2A, G2B — входы разрешения (один активный высокий и два активных низких)

• Y0–Y7 — выходы дешифратора (активный низкий уровень)

• Vcc, GND — питание

  •

---



Применение



• выборка микросхем в шине данных/адреса;

• организация дешифрации адресов в микропроцессорных системах;

• расширение числа адресуемых устройств;

• построение логических схем управления.
