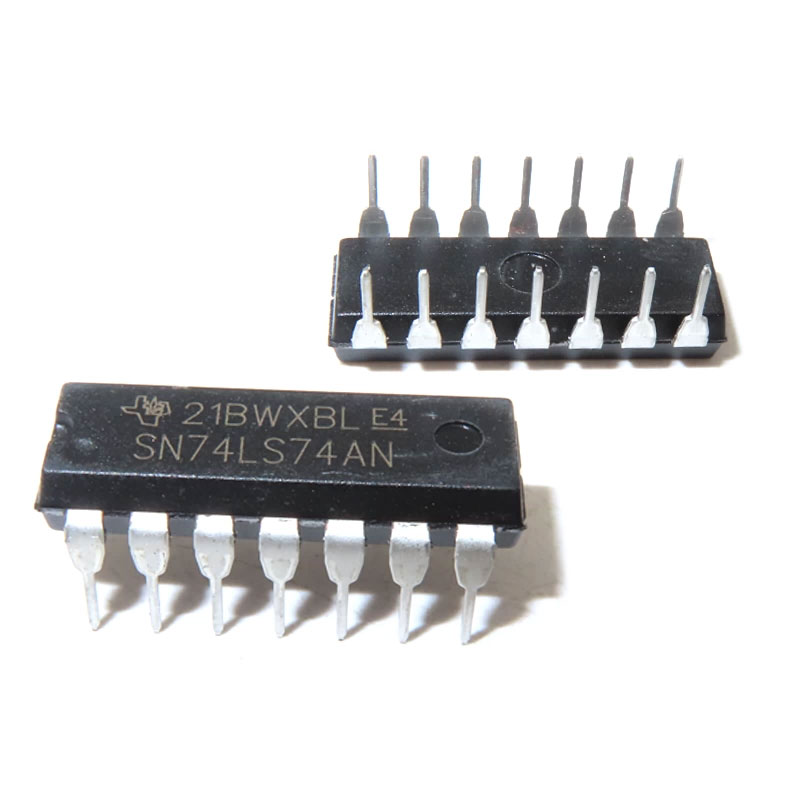

Микросхема 74LS74N DIP-14

74LS74AN — это микросхема серии 74LS, содержащая два независимых D-триггера с тактированием по фронту сигнала. Выпускается в корпусе DIP-14, широко применяется в цифровой логике.



---



Основные характеристики



• Функция: два D-триггера

• Серия: 74LS (Low-power Schottky)

• Корпус: DIP-14

• Напряжение питания: 5 В ±5%

• Тип синхронизации: по фронту тактового сигнала (обычно положительному)

• Управляющие входы: асинхронная установка (Set) и сброс (Reset)

• Совместимость: TTL-уровни

• Скорость работы: высокая

• Энергопотребление: низкое

• Отечественный аналог: К555ТМ2

  •

---



Назначение выводов (одного триггера)



• D — вход данных

• CLK — тактовый вход

• SET — асинхронная установка в «1»

• RESET — асинхронный сброс в «0»

• Q — прямой выход

• q — инверсный выход

  •

---



Применение



• построение счётчиков;

• организация регистрирующих схем;

• хранение и передача двоичных данных;

• использование в делителях частоты и схемах синхронизации.
