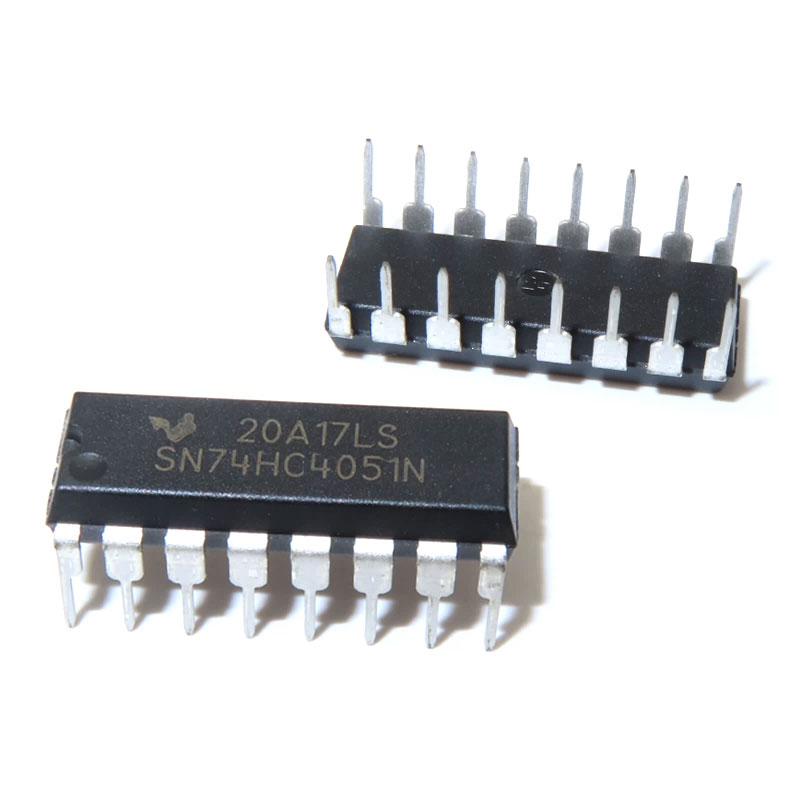

Микросхема 74HC4051N DIP-16

74HC4051N — это микросхема серии 74HC, представляющая собой 8-канальный аналоговый мультиплексор/демультиплексор. Она позволяет подключать один общий вход/выход к одному из восьми каналов при помощи цифрового управления. Выпускается в корпусе DIP-16.



---



Основные характеристики



• Функция: 8-канальный аналоговый мультиплексор/демультиплексор

• Корпус: DIP-16

• Напряжение питания (Vcc): 2–6 В

• Управление: цифровыми сигналами (три адресных входа)

• Совместимость: TTL и CMOS уровни

• Сопротивление в открытом состоянии: порядка 70–125 Ом (зависит от напряжения)

• Пропускание: аналоговые и цифровые сигналы

• Скорость работы: высокая

  •

---



Назначение выводов (основное)



• X0–X7 — восемь коммутируемых каналов

• Z — общий вход/выход

• A, B, C — адресные входы (выбор канала)

• EN — вход разрешения (активный низкий уровень)

• Vee — может подключаться к отрицательному напряжению для двуполярных сигналов

• Vcc, GND — питание

  •

---



Применение



• коммутация аналоговых сигналов (аудио, датчики, измерительные схемы);

• цифровые мультиплексоры/демультиплексоры;

• системы ввода-вывода микроконтроллеров для экономии выводов;

• управление несколькими источниками сигналов.
