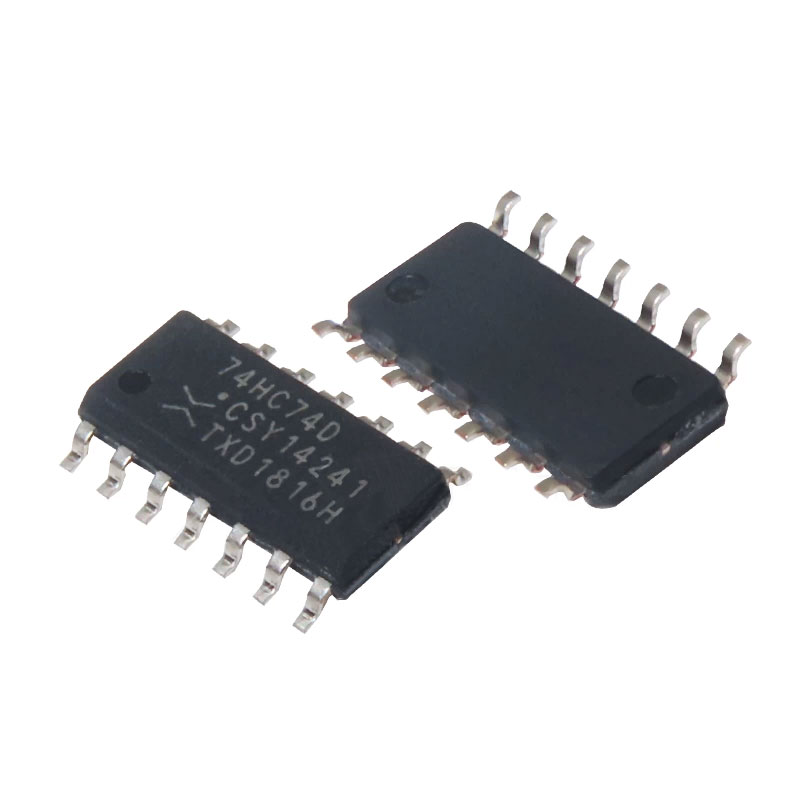

Микросхема 74HC74D SOP-14

74HC74D - это микросхема серии 74HC, содержащая два независимых D-триггера с тактированием по фронту. Выпускается в корпусе SOP-14, предназначена для работы в цифровых устройствах, где требуется хранение и обработка данных.



---



Основные характеристики



• Функция: два D-триггера

• Корпус: SOP-14 (поверхностный монтаж)

• Напряжение питания (Vcc): 2–6 В

• Совместимость: TTL и CMOS уровни

• Тип синхронизации: по фронту тактового сигнала (обычно положительному)

• Управляющие входы: асинхронные Set (установка в «1») и Reset (сброс в «0»)

• Скорость работы: высокая

• Энергопотребление: низкое

  •

---



Назначение выводов (одного триггера)



• D - вход данных

• CLK - тактовый вход

• SET - асинхронная установка

• RESET - асинхронный сброс

• Q - прямой выход

• q - инверсный выход

  •

---



Применение



• построение счётчиков;

• организация регистрирующих схем;

• хранение и передача данных;

• делители частоты и схемы синхронизации;

• цифровые управляющие системы.
