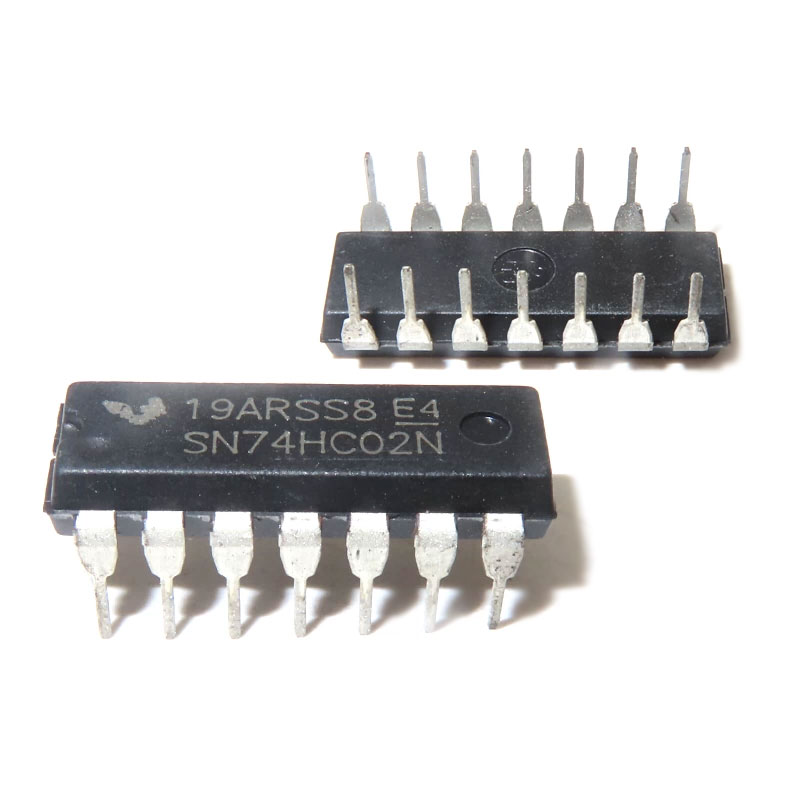

Микросхема 74HC02N DIP-14

74HC02N - микросхема серии 74HC, содержащая четыре логических элемента ИЛИ-НЕ с двумя входами.
Выпускается в корпусе DIP-14 для сквозного монтажа, применяется в цифровых схемах.



---


Основные характеристики



• Функция: 4 элемента 2ИЛИ-НЕ
• Корпус: DIP-14
• Напряжение питания: 2–6 В
• Выходной ток: До ±5.2 мА на выход (при 5 В), что достаточно для управления светодиодами, затворами MOSFET или входами других логических микросхем.
• Скорость: Задержка распространения сигнала ~7–15 нс (зависит от напряжения питания).
• Совместимость: Входы совместимы с TTL уровнями при питании 5 В, что упрощает использование в смешанных схемах.
• Защита: Встроенные диоды защиты от статического электричества (ESD).



---


Применение



• построение базовой логики - ИЛИ-НЕ функционально полный элемент
• формирование сигналов с активным низким уровнем
• использование в триггерах, дешифраторах и генераторах
• буферизация с инверсией при объединении входов



---



Отечественный аналог: К1564ЛЕ1
