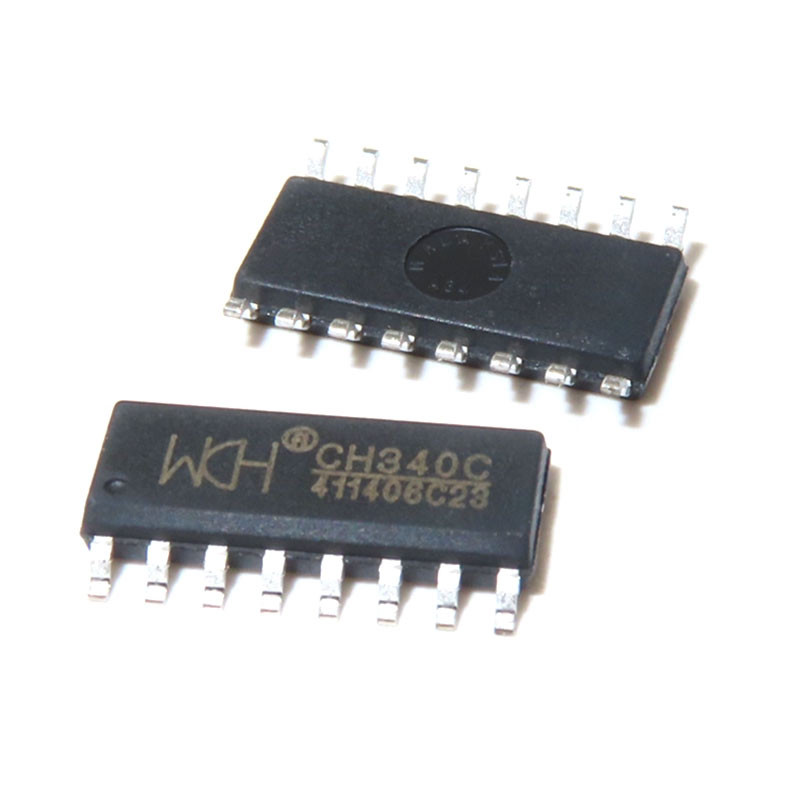

Микросхема CH340C SOP-16

Интегральный преобразователь интерфейсов CH340C предназначен для преобразования USB-сигнала в асинхронный последовательный интерфейс (UART) в корпусе SOP-16. Он широко используется в компактных электронных устройствах для организации связи между USB-портом компьютера и микроконтроллерами, поддерживающими последовательную связь (например, через RX/TX).



Эта микросхема выполнена в маленьком корпусе SOP-16, что делает её отличным выбором для устройств, где важна экономия места. В отличие от некоторых других версий серии CH340, CH340C не требует внешнего кварца - внутри уже есть встроенный генератор, что упрощает схему и снижает количество дополнительных деталей.



Микросхема работает стабильно на скоростях до 2 Мбит/с, поддерживает стандартные сигналы управления, такие как RTS и DTR, которые часто используются для автоматической перезагрузки микроконтроллера при загрузке прошивки. Это особенно полезно в платах, похожих на Arduino.



CH340C может работать как от 5 вольт, так и от 3,3 вольта, что делает её универсальной для разных проектов. Подключается просто: достаточно соединить линии данных, питание и пару конденсаторов — и устройство готово к работе.



Драйверы для неё доступны почти на всех операционных системах: Windows, Linux, macOS, поэтому настроить связь с компьютером не составит труда.



Благодаря надёжности, малому размеру и простоте использования, CH340C стала популярным решением в различных самоделках, IoT-устройствах и промышленных модулях, где нужна компактная и эффективная USB-UART связь.
