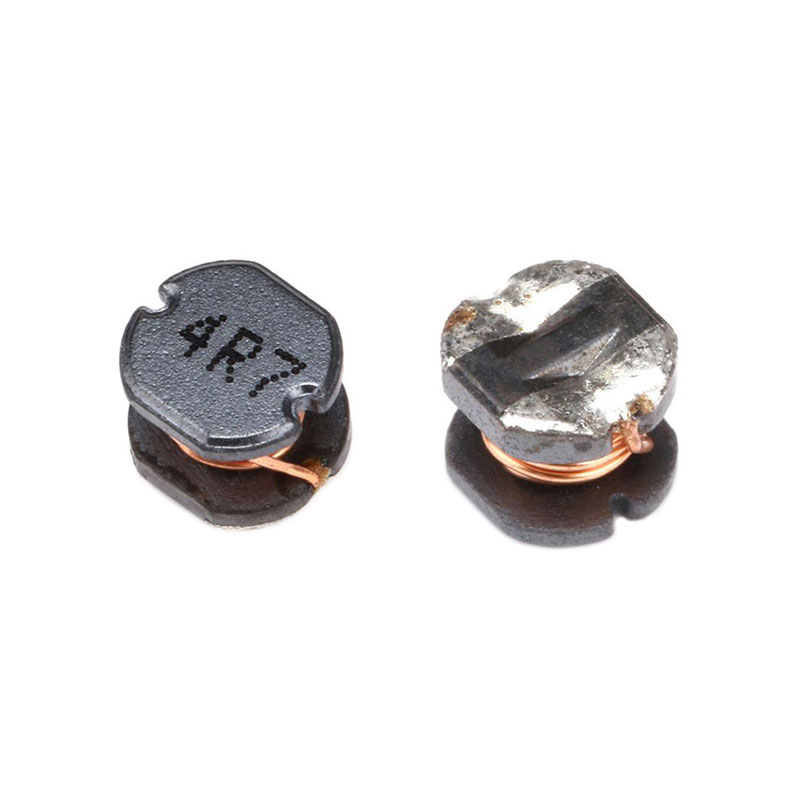

Катушка индуктивности CD32-4R7M, 1.5A 4.7uH ±20%
Код товара: 43001
В наличии 9 шт.
1+
20,50 ₽
10+
17,10 ₽
50+
15,52 ₽
Количество:
Описание
Дроссели с ферритовым сердечником серии CD32 представляют собой компактные SMD-компоненты, предназначенные для фильтрации помех и сглаживания тока в импульсных источниках питания, DC-DC преобразователях и других устройствах цифровой и аналоговой электроники. Благодаря своим размерам и широкому диапазону индуктивностей, они нашли широкое применение в портативной электронике, телекоммуникационном оборудовании, радиоэлектронной и радиотехнической аппаратуре общего назначения, бытовой технике, а также в составе помехоподавляющих фильтров.
Конструктивные особенности
-
Тип корпуса: SMD (Surface Mount Device).
-
Габариты: 3,5 × 3,1 × 2,5 мм (высота зависит от конкретной модели).
-
Материал сердечника: феррит, обеспечивающий высокую индуктивность при малых габаритах.
-
Конструкция обмотки: медная проволока с изоляционным покрытием, намотанная на ферритовый сердечник.
Дроссели серии CD32 производятся различными компаниями (Sumida, TDK, китайские OEM), но сохраняют схожую форм-факторную совместимость.
Электрические характеристики
В зависимости от конкретной модели CD32 могут иметь следующие параметры:
-
Диапазон индуктивностей: от 1,0 до 220 мкГн.
-
Номинальный ток: 0,3…2,5 А (определяется насыщением сердечника и допустимым нагревом).
-
Сопротивление обмотки (DCR): от 0,05 до 1,5 Ом.
-
Рабочая частота: до 5–10 МГц (оптимальна для импульсных преобразователей в диапазоне 100 кГц – 2 МГц).
-
Преимущества серии CD32
-
Компактность – малая высота корпуса позволяет использовать дроссели в тонких устройствах.
-
Высокая токовая нагрузка – подходит для стабилизаторов питания современных микропроцессоров и микросхем.
-
Низкое сопротивление обмотки – уменьшает тепловые потери.
-
Совместимость с автоматическим монтажом – подходит для пайки оплавлением (reflow).
-
Области применения
-
DC-DC преобразователи (buck, boost, buck-boost).
-
Фильтрация помех в источниках питания.
-
Сглаживание пульсаций в цифровых схемах.
-
Энергосберегающая электроника (смартфоны, планшеты, ноутбуки).
-
Сетевые и телекоммуникационные устройства.
-
Пример маркировки
Модели дросселей серии CD32 обычно имеют обозначение вида:
CD32-xxx
где xxx — это значение индуктивности (например, CD32-100 означает 10 мкГн).
 |
Документация CD32 |
