Повышающий преобразователь 150W / 3843A с 10...32 до 12...35 вольт
Код товара: 63501
В наличии 87 шт.
1+
218,80 ₽
6+
208,40 ₽
10+
198,44 ₽
Количество:
Описание
Модуль предназначен для преобразования входного напряжения в диапазоне 10...32 вольта в более высокое выходное 12...35 вольт. Он может быть использован в качестве источника питания ноутбука от бортовой сети автомобиля и других достаточно мощных приложениях.
Перед подключением модуля к нагрузке необходимо отрегулировать значение выходного напряжения с помощью многооборотного подстроечного резистора. Микросхема модуля имеет защиту от перегрева (отключается при повышенной температуре) и ограничитель рабочего тока. Максимальная выходная мощность преобразователя напряжения составляет 100 Вт, а выходной ток до 6 А при обычном охлаждении. Коэффициент пульсаций 2%, а КПД достигает 94%. Микросхема ШИМ-контроллера и диод установлены каждый на свой радиатор. В случае, если мощность модуля превышает 100 Вт, а сила тока 6 А, необходимо обеспечить дополнительное охлаждение. Максимальная мощность с дополнительным охлаждением составляет 150 Вт, соответственно сила тока 10 А.

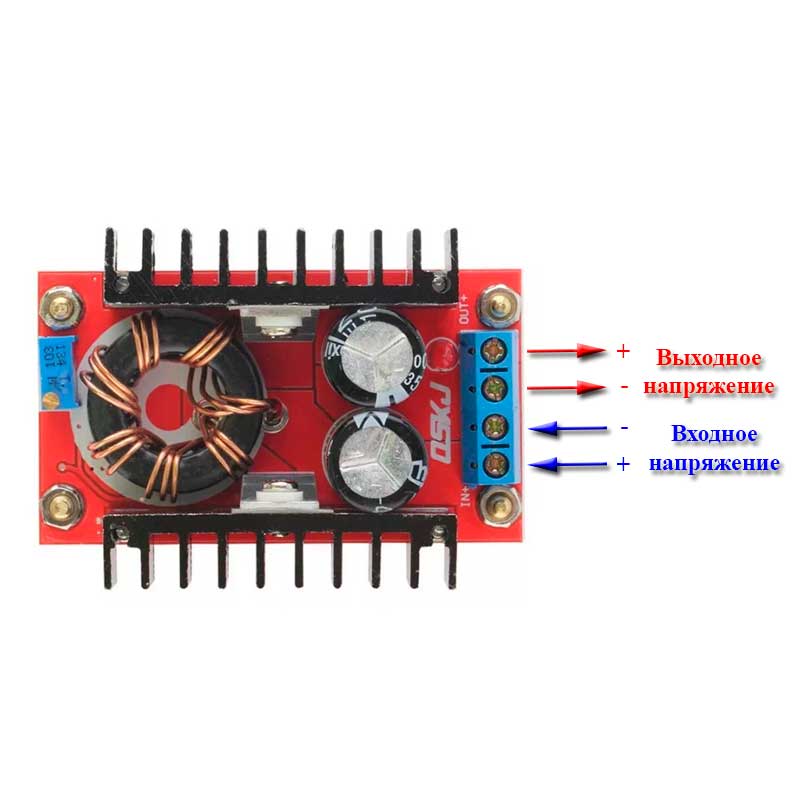

Подключается преобразователь к винтовым клеммам достаточно просто.
IN+: | плюс входного напряжения |
IN-: | минус входного напряжения |
OUT+: | плюс выходного напряжения |
OUT-: | минус выходного напряжения |
Питание на модуль можно подавать от аккумулятора, блока питания или другого источника амплитудой от 10 до 32 В. Выходное напряжение при этом может быть установлено в диапазоне 12 – 35 В. Сигнализирует о подаче питания на модуль красный светодиод, который подключён к шинам питания.
Обратите внимание: защиты от короткого замыкания и неправильной полярности нет.
Входное напряжение, В | 10 ... 32 |
Выходное напряжение, В | 12 ... 35 |
Максимальная выходная мощность, Вт | 150 |
КПД, % | 94 |
Максимальный выходной ток, А | 10 |
Ток потребления холостого хода, мА | 25 |
Диапазон рабочих температур, °С | -40 ... +85 |
Габаритные размеры, мм | 65 × 57 × 23 |
Масса, г | 60 |
