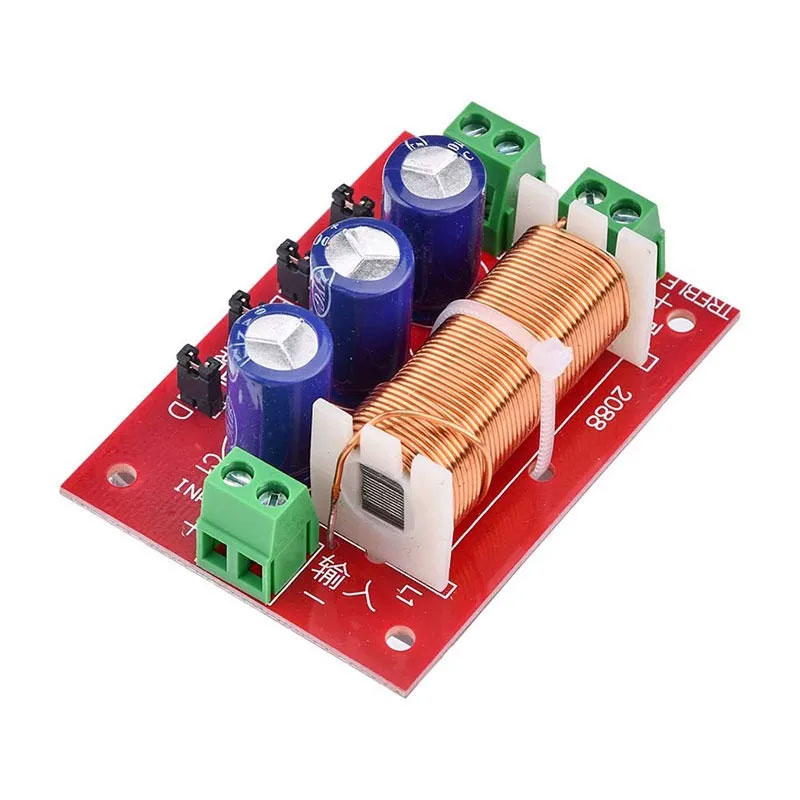

Модуль YLY-2088 двухполосный фильтр для акустической системы

Пассивный двухполосный фильтр представляет собой модуль, состоящий из реактивных и резистивных элементов (катушек индуктивности L и конденсаторов C), предназначенный для разделения входного звукового сигнала на два частотных диапазона: низкочастотный (НЧ), и высокочастотный (ВЧ). Фильтр устанавливается между выходом усилителя мощности и громкоговорителями внутри корпуса акустической системы (АС) и используется в составе многополосных АС с целью повышения качества звуковоспроизведения.



Фильтр выполнен по классической двухполосной схеме с использованием фильтров второго порядка, обеспечивающих крутизну спада амплитудно-частотной характеристики 6-12 дБ/октаву. Такое построение позволяет эффективно разделять сигнал на частотные поддиапазоны, минимизируя взаимное влияние динамиков и снижая уровень интермодуляционных искажений.



Каждый из трёх каналов фильтра имеет собственные LC-цепи, рассчитанные на соответствующий диапазон частот и сопротивление подключаемого громкоговорителя в диапазоне от 4 до 16 Ом. Элементы фильтра подобраны с учётом допустимой мощности, передаваемой с усилителя, что обеспечивает надёжную работу при входной мощности до 400 Вт.



Применение пассивного двухполосного фильтра позволяет:



• распределить нагрузку между двумя головками, каждая из которых работает в оптимальном для себя диапазоне;
• повысить линейность амплитудно-частотной характеристики АС;
• снизить нелинейные искажения за счёт устранения эффекта интермодуляции;
• улучшить детализацию и прозрачность звучания.



Таким образом, пассивный двухполосный фильтр является важным функциональным элементом современной высококачественной акустики, обеспечивающим высокую точность и чистоту воспроизведения звука в широком диапазоне частот.

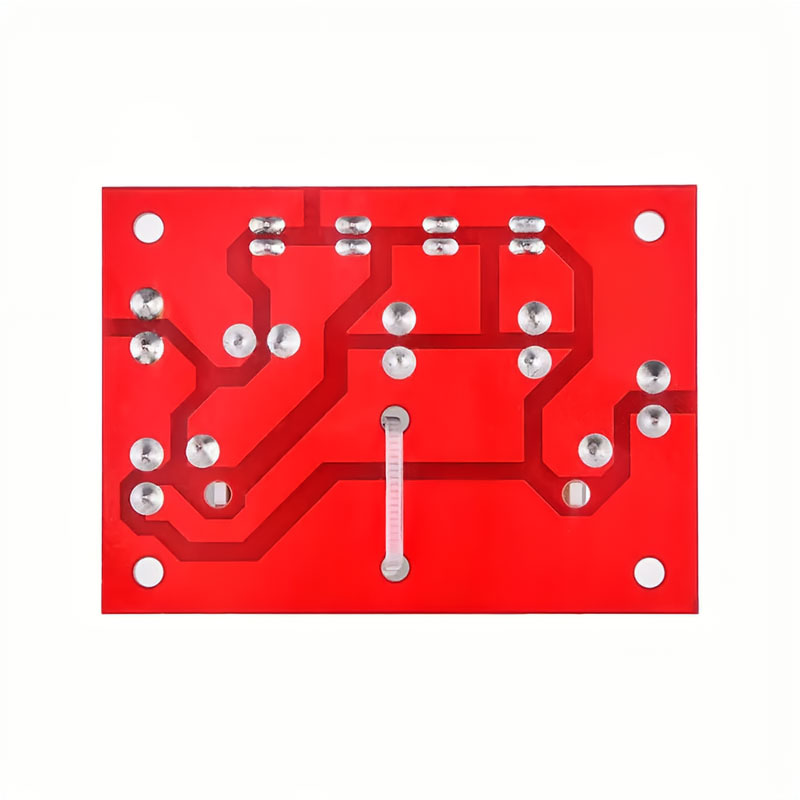

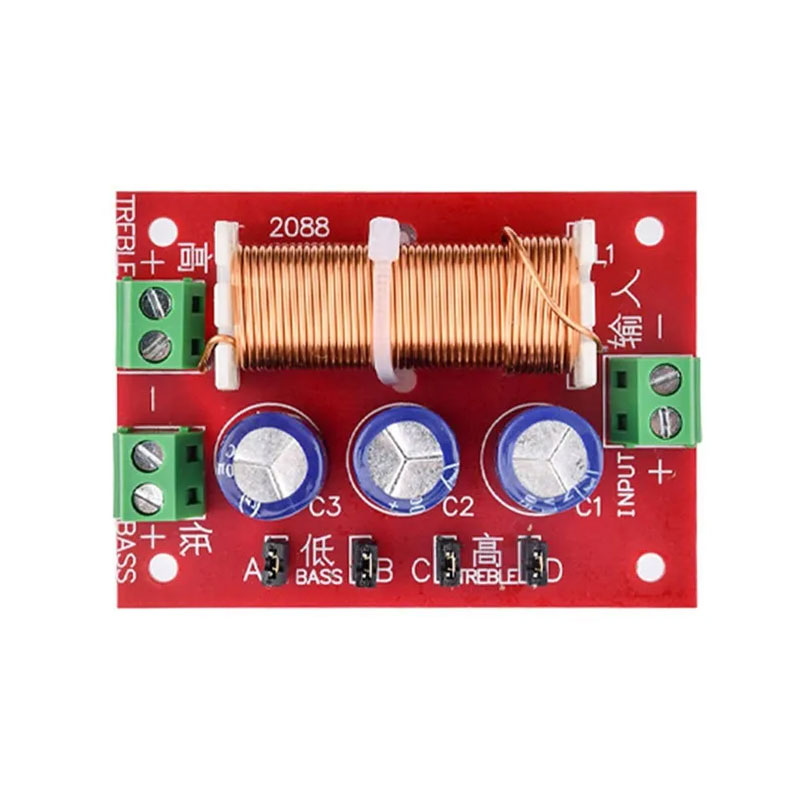

На плате фильтра установлены четыре перемычки, позволяющие изменять параметры, в зависимости от конкретных параметров акустической системы.

Настройка параметров фильтра высоких частот:

Сопротивление динамика, Ом	Установленные перемычки	Частота среза фильтра, кГц
4	С	12
4	D	26
4	C+D	8,3
8	С	6
8	D	13,3
8	C+D	4,15
16	С	3
16	D	6,6
16	C+D	2

При снятых перемычках С и D динамик отключен.



---

Настройка параметров фильтра низких частот:

Сопротивление динамика, Ом	Установленные перемычки	Частота среза фильтра, Гц
4	A	1220
4	B	400 (ФВЧ)
4	A+B	прямое подключение (фильтр не работает)
4	обе перемычки сняты	220 (Q~0.57)
8	A	2450
8	B	200 (ФВЧ)
8	A+B	прямое подключение (фильтр не работает)
8	обе перемычки сняты	220 (Q~0.28)
16	A	4900
16	B	100 (ФВЧ)
16	A+B	прямое подключение (фильтр не работает)
16	обе перемычки сняты	220 (Q~0.14)

---

Технические характеристики:

Мощность, Вт	< 400
Количество полос	2
Сопротивление нагрузки, Ом	4 ... 16
Габаритные размеры, мм	70 × 50 × 25
Масса, г	82

---
