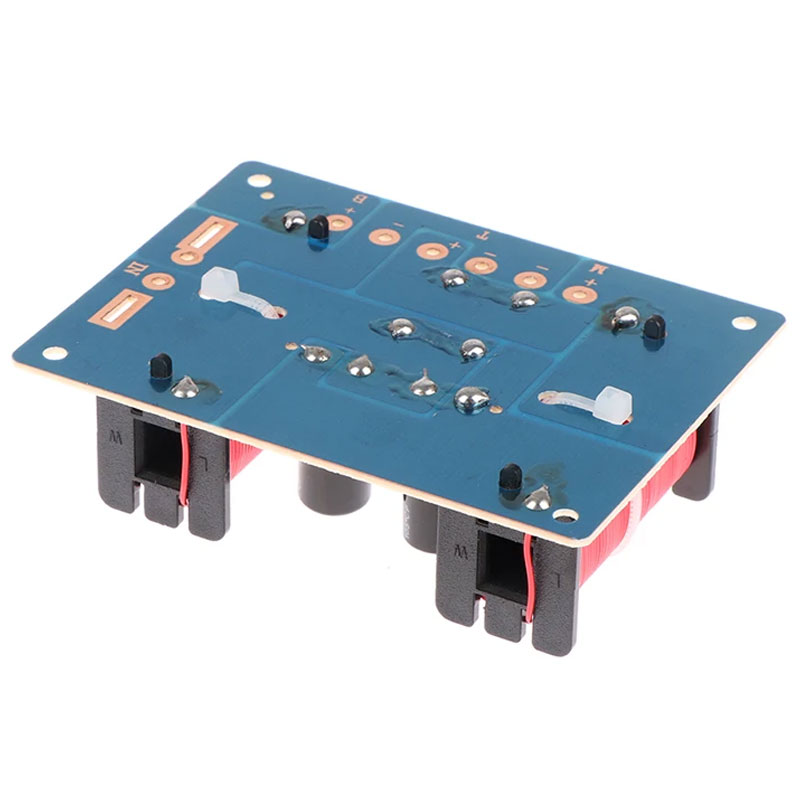

Модуль WEAH-305 трехполосный фильтр для акустической системы

Пассивный трёхполосный фильтр представляет собой модуль, состоящий из реактивных и резистивных элементов (катушек индуктивности L и конденсаторов C), предназначенный для разделения входного звукового сигнала на три частотных диапазона: низкочастотный (НЧ), среднечастотный (СЧ) и высокочастотный (ВЧ). Фильтр устанавливается между выходом усилителя мощности и громкоговорителями внутри корпуса акустической системы (АС) и используется в составе многополосных АС с целью повышения качества звуковоспроизведения.

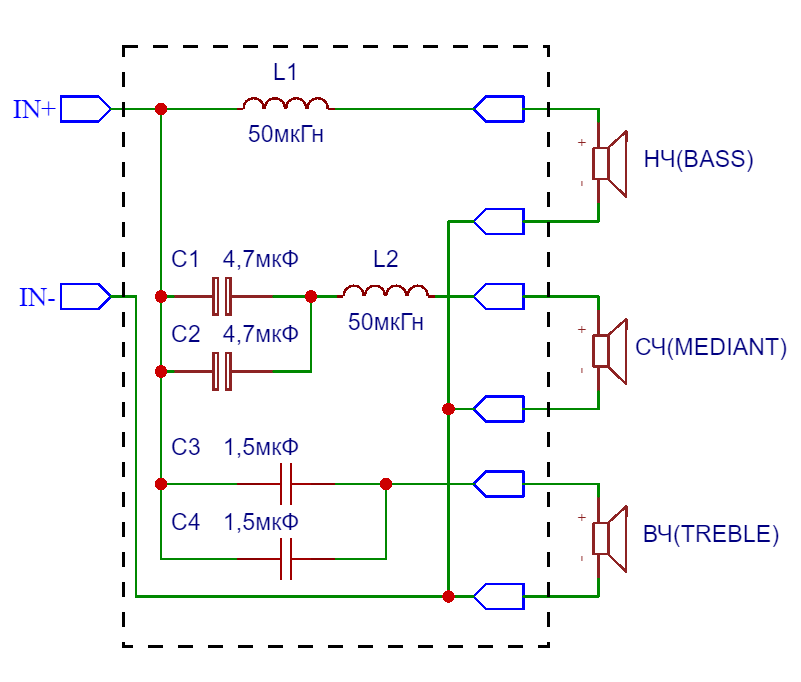

Фильтр выполнен по классической трёхполосной схеме с использованием фильтров второго порядка, обеспечивающих крутизну спада амплитудно-частотной характеристики 12 дБ/октаву. Такое построение позволяет эффективно разделять сигнал на частотные поддиапазоны, минимизируя взаимное влияние динамиков и снижая уровень интермодуляционных искажений.



Частоты разделения выбраны исходя из акустических свойств применяемых головок и особенностей человеческого слуха:



• Низкочастотная граница разделения: 900 Гц — обеспечивает передачу НЧ-сигнала на широкополосную или специализированную низкочастотную головку.
• Высокочастотная граница разделения: 4000 Гц — отделяет СЧ-диапазон от ВЧ-диапазона, передаваемого на твитер.
  •

Каждый из трёх каналов фильтра имеет собственные LC-цепи, рассчитанные на соответствующий диапазон частот и сопротивление подключаемого громкоговорителя (обычно 4 или 8 Ом). Элементы фильтра подобраны с учётом допустимой мощности, передаваемой с усилителя, что обеспечивает надёжную работу при входной мощности до 150 Вт.



Применение пассивного трёхполосного фильтра позволяет:



• распределить нагрузку между специализированными головками, каждая из которых работает в оптимальном для себя диапазоне;
• повысить линейность амплитудно-частотной характеристики АС;
• снизить нелинейные искажения за счёт устранения эффекта интермодуляции;
• улучшить детализацию и прозрачность звучания.



Таким образом, пассивный трёхполосный фильтр является важным функциональным элементом современной высококачественной акустики, обеспечивающим высокую точность и чистоту воспроизведения звука в широком диапазоне частот.

Технические характеристики:

Мощность, Вт	150
Количество полос	3
Граничная частота разделения НЧ/СЧ, Гц	900
Граничная частота разделения СЧ/ВЧ, Гц	4000
Сопротивление нагрузки, Ом	4 ... 8
Габаритные размеры, мм	85 × 62 × 30
Масса, г	82

---
