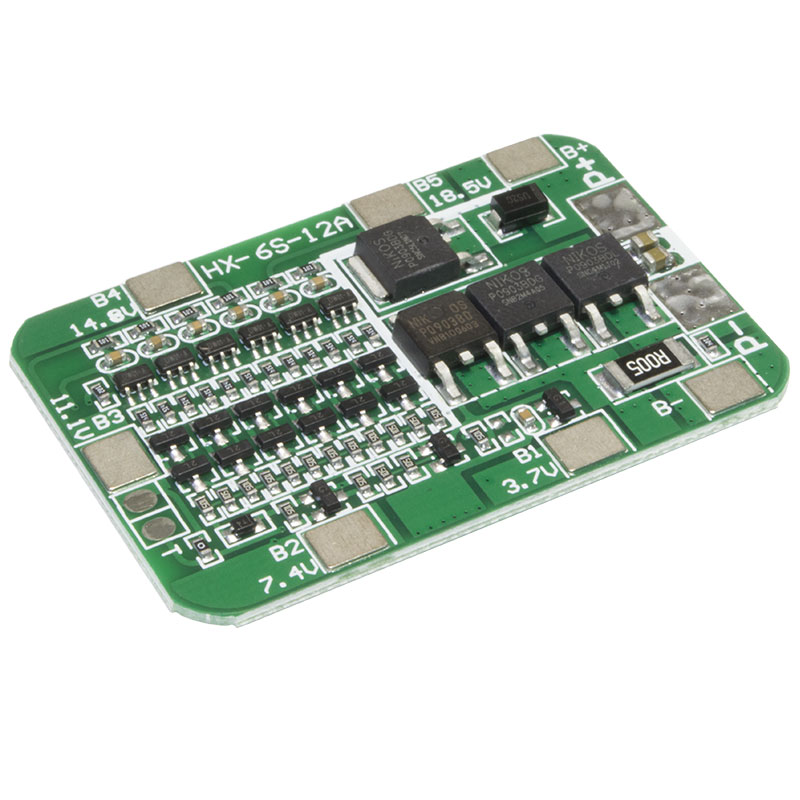

BMS контроллер BW-6S для 6-ти литиевых аккумуляторов 25,2В 12A

BMS (Battery Management System) - система управления батареей, которая предназначена для контроля состояния аккумуляторов, управления процессом заряда/разряда батареи и т.д.



К модулю BW-6S можно подключить одновременно шесть литий-ионных или литий-полимерных аккумуляторов. Первоочередными задачами контроллера являются защита аккумулятора от короткого замыкания, переразряда и перезаряда. Особенностью модуля является отключение подачи питания для аккумуляторов при достижении максимальной емкости хотя бы одного элемента. Максимальный рабочий ток данного BMS контроллера составляет 12 А, пусковой кратковременный ток может достигать 22 А на время 250 мс, а ток покоя не превышает 30 мкА. Отключение заряда аккумулятора происходит при достижении напряжения 4,23 - 4,33 В, а разряда при снижении напряжения до 2,8 - 3,0 В.

Подключение:

B+ (25.2V):	положительный полюс аккумулятора
B– (0V):	отрицательный полюс аккумулятора
B1 (4.2V):	средняя точка сборки 1 и 2 аккумулятора
B2 (8.4V):	средняя точка сборки 2 и 3 аккумулятора
B3 (12.6V):	средняя точка сборки 3 и 4 аккумулятора
B4 (16.8V):	средняя точка сборки 4 и 5 аккумулятора
B5 (21V):	средняя точка сборки 5 и 6 аккумулятора
P–:	отрицательная клемма заряда/разряда
P+:	положительная клемма заряда/разряда

При превышении максимального допустимого значения напряжения питания, контроллер заряда активирует режим «защиты». Для того чтобы восстановить работу модуля, необходимо заново подать напряжение на вход платы BMS или подождать некоторое время пока контроллер заряда не отключит защиту автоматически.



Диапазон напряжения питания модуля составляет от 25,2...25,5 В. Обратите внимание, что данный модуль не является зарядным устройством.

Технические характеристики:

Максимальное напряжения заряда элемента, В	4,23 ... 4,33
Напряжение разряда элемента, В	2,8 ... 3,0
Напряжение питания, В	11,1 ... 12,6
Ток потребления, мкА	≤ 30
Максимальный рабочий ток, А	12
Пиковый рабочий ток, А	22
Время задержки срабатывания защиты, мс	250
Диапазон рабочих температур, °С	-30 ... +80
Габаритные размеры, мм	50 × 32 × 3
Масса, г	7
