S09 - повышающий / понижающий преобразователь напряжения 2,5-15В вход / 5В выход

Повышающий-понижающий преобразователь напряжения, собранный по топологии SEPIC, способен выдавать стабильное напряжение на выходе 5 вольт при изменении входного от 2,5 до 15 вольт. Это значит, что на выходе импульсного преобразователя напряжения всегда будет заданное стабильное напряжение, несмотря на то, что на его входе может быть напряжение как меньше, так и больше чем на его выходе.


SEPIC (single-ended primary inductance converter) означает «преобразователь с несимметрично нагруженной первичной индуктивностью». Такие преобразователи позволяют вырабатывать выходное напряжение, большее, меньшее или равное входному, и той же полярности. Это важно в системах питания с входным напряжением, изменяющимся в широком диапазоне, например, при питании от литий-ионных батарей



Преобразователь напряжения собран на базе микросхемы MT3608 или полном её аналоге SDB628 (маркировка на чипе - D628). Микросхема имеет 6 выводов и выполнена в корпусе SOT23-6. Главным достоинством этого преобразователя является возможность работы всего от 2,5 В напряжения постоянного тока. Выходной ток составляет 0,6 А, а коэффициент полезного действия может достигать 93%. Защиты от короткого замыкания микросхема не имеет, но есть защита от перегрева.


Преобразователь может применяться в адаптерах для ноутбуков, автомобильных и промышленных устройствах, требующих напряжение выше или ниже уровня питающей сети, в портативной электронике. Он незаменим в солнечных фотоэлектрических системах, системах, использующих энергию ветра, и других приложениях, где имеется высокая нестабильность напряжения.

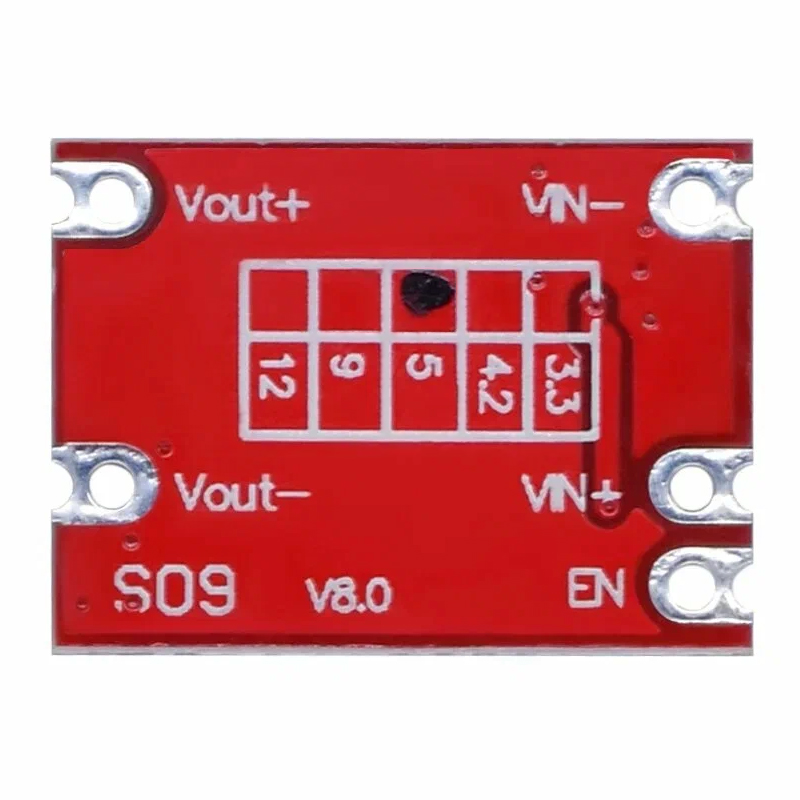

Входное напряжение, соблюдая полярность, подаётся на контакты «IN+» и «IN–», а выходное снимается с контактов «OUT+» и «OUT–». Отличительной особенностью модуля является наличие сигнала "EN", благодаря которому имеется возможность включать и выключать модуль внешним положительным сигналом, например от микроконтроллера. Если внешнее управление не требуется, при подключении модуля сигнал "EN" нужно соединить с контактом VCC.

---

Технические характеристики:

Входное напряжение, В	2,5 ... 15
Выходное напряжение, В	5
Максимальный выходной ток, мА	600
Амплитуда пульсаций выходного напряжения, мВ	< 50
Нестабильность выходного напряжения, В	± 1
Частота переключения, МГц	1,2
Диапазон рабочих температур, °С	–20 ... +85
Габаритные размеры, мм	19 × 14 × 4
Масса, г	2

---

---
