Модуль 1 реле 5V 30A с опторазвязкой High/Low

Одноканальный релейный модуль предназначен для коммутации силовых нагрузок с максимальным током до 30 А, при максимальном переменном напряжении 250 В. Управление осуществляется низким или высоким логическим уровнем.

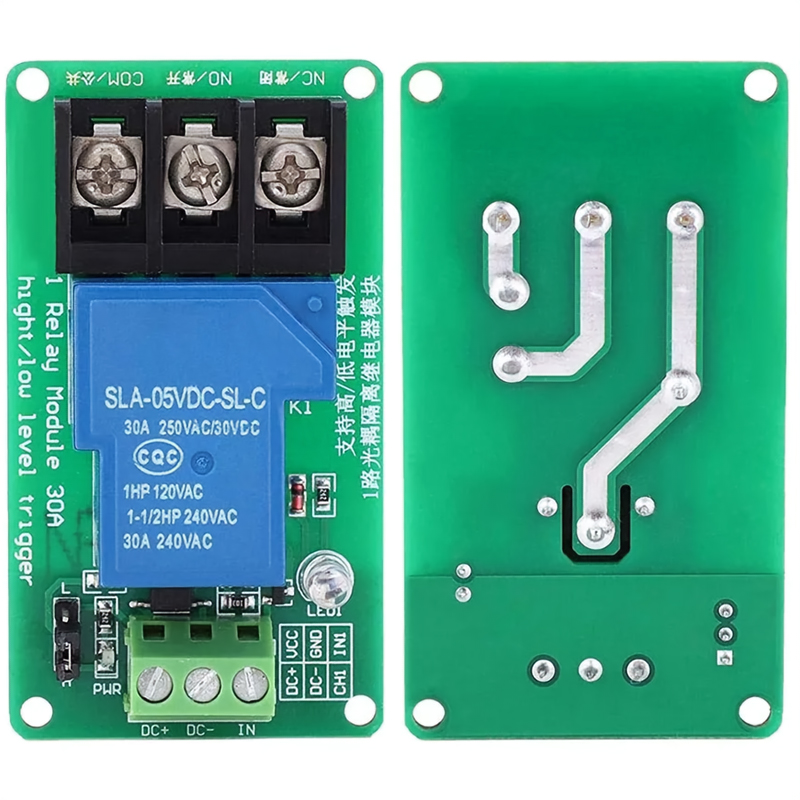

Коммутация производится электромагнитным реле с одной переключающей группой контактов. Для подключения нагрузки на плате имеется 3-х контактный барьерный винтовой клеммник. Коммутируемое напряжение не должно превышать 250 В переменного тока и 30 В постоянного. Ток протекающий через нормально-разомкнутые контакты может достигать 30 А, а нормально-замкнутые могут обеспечить не более 20 А.



Подключение управляющей части модуля производится при помощи винтового клеммника. Контакт DC– подключается к земле, контакт DC+ соединяется с положительным проводом напряжения питания, а линия IN является управляющей.



Активный логический уровень, включающий реле выбирается при помощи перемычки, которая устанавливается на два крайних контакта из трех штыревого разъёма, помеченного буквами "H" и "L". Перемычка, установленная между центральным контактом и "H" выбирает высокий активный логический уровень, в результате чего реле будет включено при подаче логической "1" на вход IN. Если перемычку поставить между центральным контактом и "L", будет выбран активный низкий логический уровень, при котором реле будет включено установкой на входе логического "0".

Подключение:

NO:	Нормально-разомкнутый контакт реле
NC:	Нормально-замкнутый контакт реле
COM:	Общий контакт реле
DC-:	Общий провод (земля, минус напряжения питания)
DC+:	Положительный провод напряжения питания
IN:	Управляющий сигнал включения реле

На некоторых партиях плат надписи NO, NC, и COM могут быть заменены на графическое изображение переключающей группы контактов.



Для индикации рабочего состояния, на плате имеется два светодиода. Первый из них, отмеченный надписью PWR светится при подключении к модулю источника питания. Второй, подписанный LED1 включается при срабатывании реле.



Если необходима полная гальваническая изоляция, перемычку необходимо снять. На контакты DC- и DC+ подать напряжение питания от отдельного источника, а в качестве сигнальных использовать цепь IN с клеммника и центральный контакт штыревого разъёма. При этом полярность управляющих контактов значения не имеет. Достаточно один из них подсоединить к земле, а на второй подавать сигнал включения, если нужно управление высоким уровнем. Для включения логическим "0" необходимо один подключить к положительному проводу управляющего контроллера, а на другой подавать сигнал.

Технические характеристики:

Напряжение питания, В	5
Ток потребления, мА	190
Напряжение коммутации переменного тока, В	250
Напряжение коммутации постоянного тока, В	30
Максимальный ток коммутации, А	30
Габаритные размеры, мм	72 × 40 × 21
Масса, г	46

---
