Модуль задержки времени, таймер С005 на 2с-1000ч

Модуль С005 представляет собой таймер с программируемой выдержкой времени, выполненный по КМОП-технологии. Габаритные размеры платы составляют всего около 12 × 12 мм. Рабочее напряжение питания находится в диапазоне от 2 В до 5 В, а диапазон регулировки времени задержки может быть установлен от 2 секунд до 1000 часов. Настройка временного интервала осуществляется с помощью одного внешнего резистора и выбора коэффициента умножения при помощи 2 перемычек.



---



Основные функциональные особенности

1. Режим работы

2.
   После подачи питания и настройки параметров цепи выходной сигнал находится в состоянии высокого уровня до момента активации.

3.

4. Триггер активации

5.
   Активация происходит по спадающему фронту (от высокого уровня к низкому) на входе триггера. При этом выход немедленно переходит в состояние низкого уровня, и начинается отсчёт заданного времени.

6.

7. Восстановление сигнала

8.
   По истечении установленного времени выходной сигнал автоматически возвращается к высокому уровню и ожидает следующего спадающего фронта для повторного запуска.

9.

10. Защита от повторных срабатываний

11.
    Микросхема не реагирует на дополнительные триггерные импульсы во время текущего цикла задержки.

12.

13. Гибкие варианты запуска

14. •

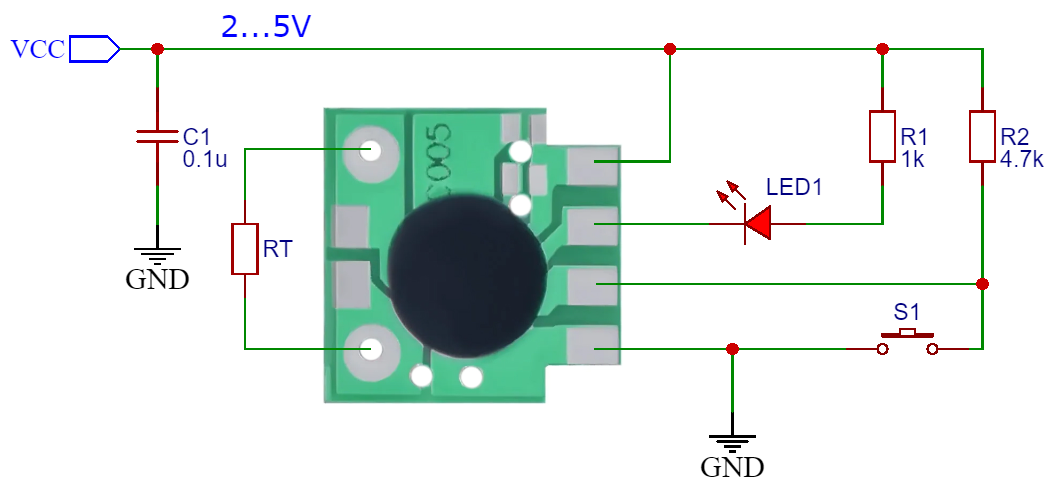

      Возможность подключения кнопки сброса или замыкания на землю для автоматического запуска при включении, Совместимость с цифровыми схемами, портами ввода/вывода микроконтроллеров и другими устройствами, способными формировать спадающий фронт.
    •

15. Уровни сигналов

16. •

      Высокий уровень соответствует напряжению питания VCC.
    • Низкий уровень — 0–0,3 В или GND.
    •

---



Электрические характеристики и возможности



1. Низкое энергопотребление

2.
   Использование CMOS-технологии обеспечивает минимальное потребление тока в режиме ожидания.

3.

4. Экологичность

5.
   Корпус без содержания свинца, соответствует стандартам RoHS.

6.

7. Выходные каскады

8. •

     При низком уровне выход может непосредственно управлять светодиодом (при использовании токоограничивающего резистора).
   • При высоком уровне выход может использоваться для управления базой биполярного транзистора (также через токоограничивающий резистор).
   •

9. Настройка времени задержки

10. •

      Базовое время определяется внешним резистором.
    • Доступны коэффициенты умножения:
      • P1 замкнут → × 8
      • P2 замкнут → × 64
      • P1 и P2 замкнуты → × 512
      •

11. Диапазон настройки времени

12.
    От 2 секунд до 1000 часов, в зависимости от комбинации резистора и коэффициента умножения.

13.

---

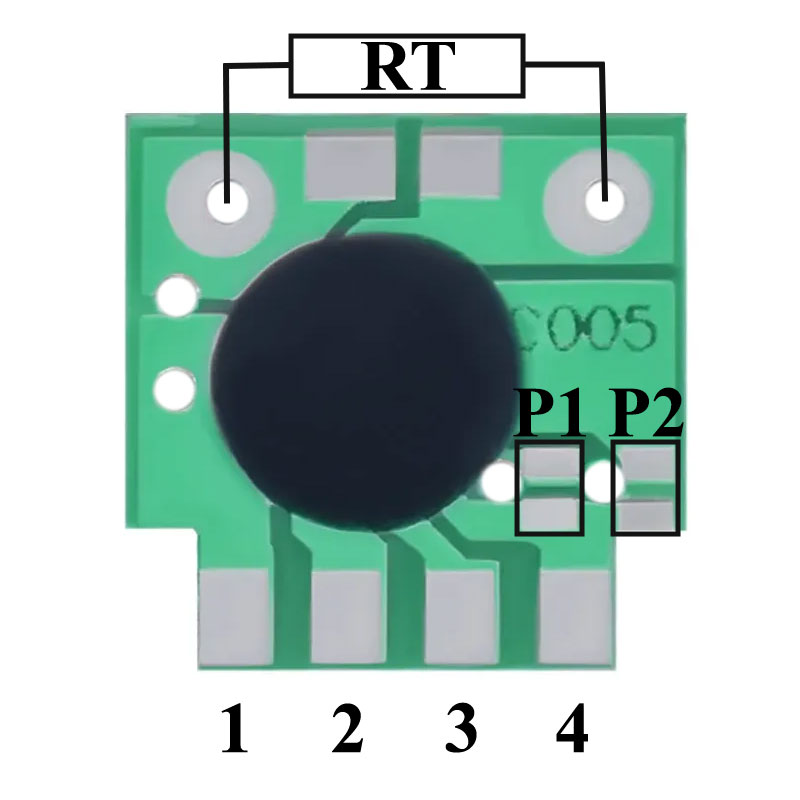

Подключение:

Контакт 1	Общий провод (GND)
Контакт 2	Вход триггера (TRIG)
Контакт 3	Выходной сигнал (OUT)
Контакт 4	Питание (VCC)

Примечание по перемычкам (P1 и P2):



• Установка перемычки на P1 увеличивает заданное время в 8 раз.
• Установка перемычки на P2 увеличивает заданное время в 64 раза.
• При одновременном замыкании P1 и P2 увеличивает заданное время в 512 раз.
•

---



Применение



Модуль может быть использован в следующих областях:

• Автоматические системы управления освещением
• Промышленная автоматика
• Бытовая электроника
• Системы безопасности и контроля
• Устройства с задержкой отключения после запуска
  •

---



Для точной настройки и корректной работы рекомендуется использовать таблицу зависимости времени от сопротивления резистора и учитывать влияние перемычек P1 и P2.

Резистор	Частота 3V	Время задержки 3V	Частота 4,5V	Время задержки 4,5V
10 к	1,35 мГц	5,8 сек	1,6 мГц	4,8 сек
20 к	930 мГц	8,9 сек	1,05 мГц	8,0 сек
30 к	723 кГц	12,1 сек	800 кГц	11,4 сек
51 к	480 кГц	19,2 сек	517 кГц	18 сек
75 к	370 кГц	26,5 сек	350 кГц	25 сек
100 к	276 кГц	34 сек	289 кГц	32 сек
150 к	191 кГц	49 сек	197 кГц	46 сек
200 к	149 кГц	65 сек	153 кГц	60 сек
240 к	126 кГц	78 сек	129 кГц	74 сек
300 к	95 кГц	96 сек	97 кГц	92 сек
390 к	79 кГц	123 сек	81 кГц	119 сек
510 к	61 кГц	155 сек	62 кГц	150 сек
560 к	54 кГц	175 сек	54 кГц	168 сек
620 к	51,1 кГц	199 сек	51 кГц	187 сек
750 к	39,7 кГц	230 сек	39,9 кГц	222 сек
820 к	37 кГц	255 сек	37 кГц	246 сек
1 M	32 кГц	330 сек	32 кГц	291 сек
1,5 M	21,9 кГц	383 сек	21,9 кГц	432 сек
2 M	16 кГц	598 сек	16 кГц	568 сек
3 M	11 кГц	762 сек	11 кГц	762 сек
4,7 M	7,2 кГц	1425 сек	7,2 кГц	1165 сек
5,1 M	6,3 кГц	1631 сек	6,3 кГц	1331 сек
10 M	3,2 кГц	2921 сек	3,2 кГц	2621 сек
15 M	2,1 кГц	4394 сек	2,2 кГц	3813 сек
20 M	1,8 кГц	5160 сек	1,9 кГц	4660 сек
22 M	1,3 кГц	7052 сек	1,3 кГц	6452 сек

---

Технические характеристики:

Напряжение питания, В	2 ... 5
Ток потребления, мкА	100
Выходной ток низкого уровня, мА	30
Выходной ток высокого уровня, мА	5

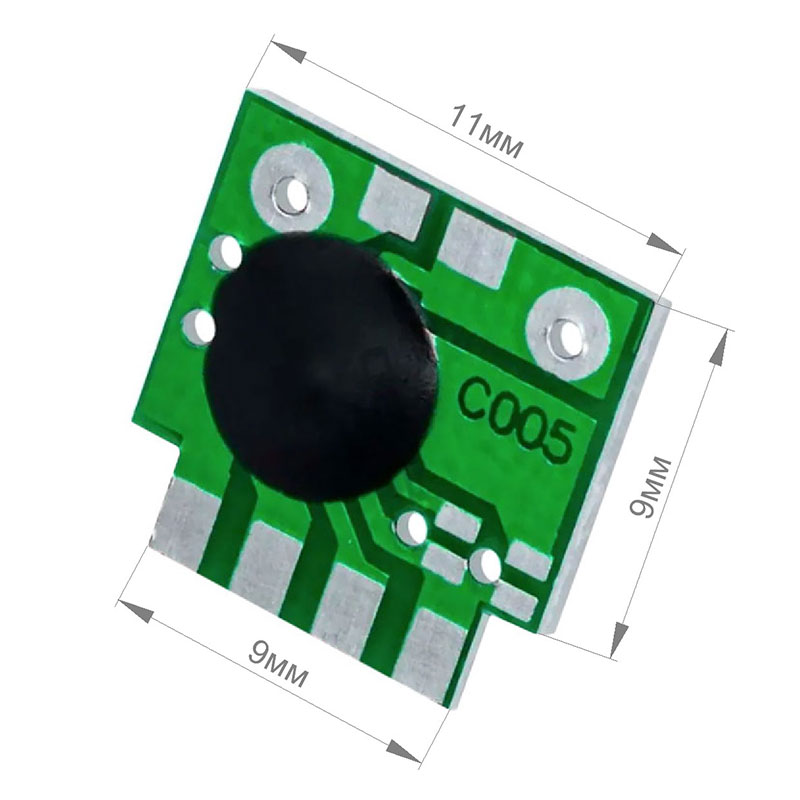

Габаритные размеры, мм	12 × 12 × 3
Масса, г	0,3

---



---



Вариант применения: Таймер задержки включения холодильника ... и не только. И.Нечаев, Москва. журнал "Радио" 2025 год, №10.
