Понижающий преобразователь MP2482 c GVS полем с 7 ... 28 до 5 Вольт, 5А

Понижающий модуль MP2482 предназначен для преобразования входного напряжения от источника питания в фиксированное стабилизированное выходное напряжение 5 вольт. К особенностям модуля можно отнести компактный размер, небольшой нагрев, высокий выходной ток и дополнительное контактное поле, позволяющее подключить до шести сервоприводов. Благодаря этому, преобразователь хорошо подойдет для питания схем с большим падением напряжения и высокой нагрузкой, что особенно актуально для различных роботизированных систем с большим количеством исполнительных механизмом на базе сервоприводов.

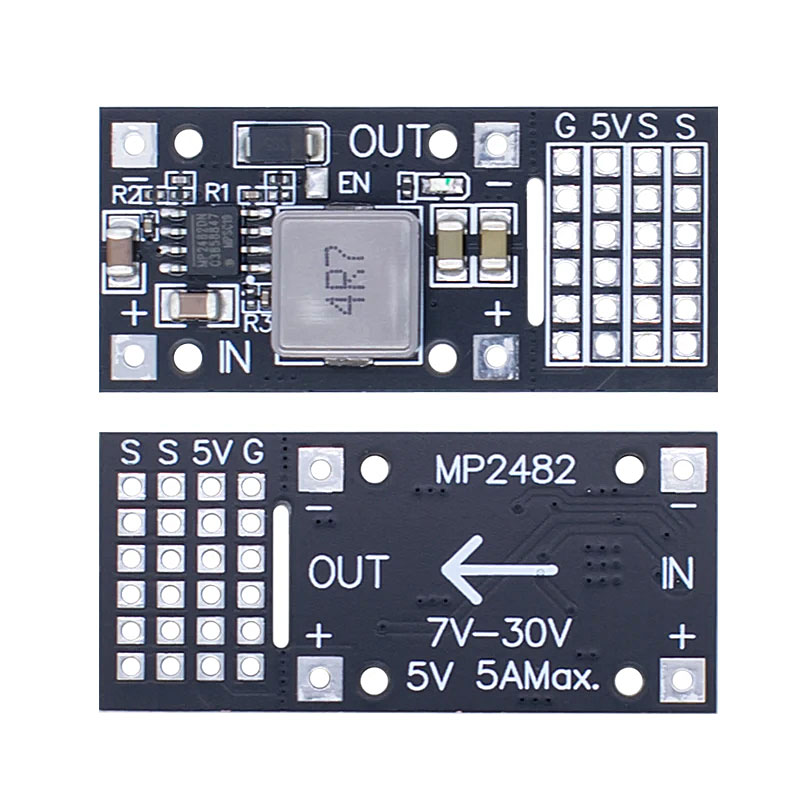

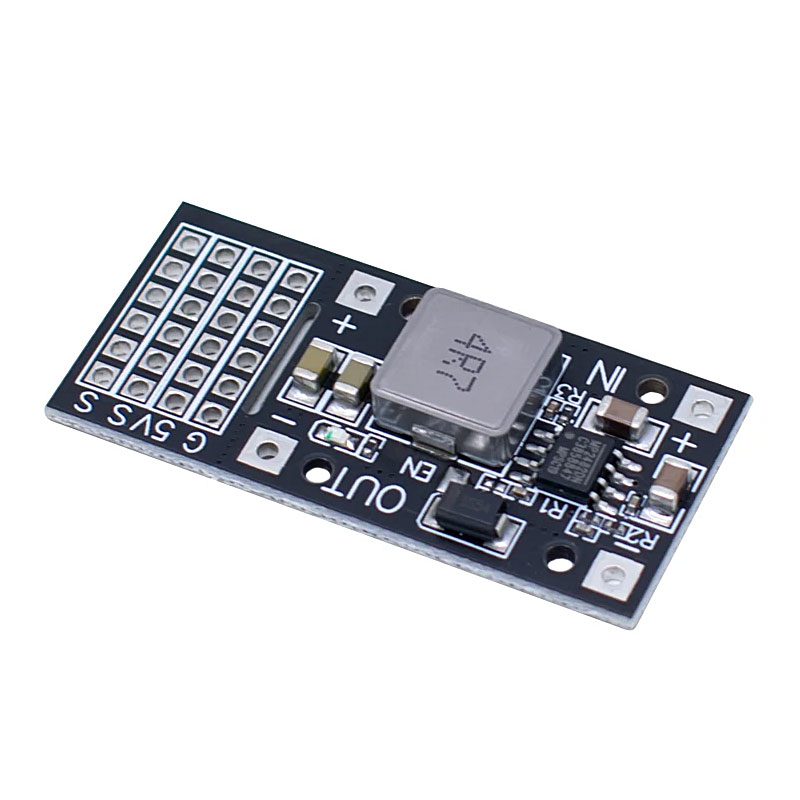

Конструктивно плата модуля выполнена из текстолита размером 43,5x20 мм на базе микросхемы MP2482. Выходное напряжение преобразователя задано жёстко и не регулируется. Для улучшения отвода тепла предусмотрены  переходные отверстия под корпусом микросхемы и дросселем и заливка нижней стороны платы медью. Максимальный ток нагрузки составляет 5 А, а КПД может достигать 95%. При длительной эксплуатации на нагрузку более 3 А, рекомендуется установить радиатор, поскольку при токе нагрузки 5 А, микросхема нагревается до 60°С всего за 3 минуты.

Преобразователь имеет поле из 24 контактов для подключения 6 сервоприводов. Если эта часть платы не нужна, её легко можно отломить по перфорированной линии.

Подключение:

IN+:	входное напряжение 7 ... 28 В
IN–:	общий провод, земля
OUT+:	выходное напряжение 5 В
OUT–:	общий провод, земля

Модуль не имеет защиты от переполюсовки. При необходимости такой защиты, на вход модуля можно установить диод или диодный мост.

Питание на вход может подаваться от блока питания, аккумулятора или другого источника напряжением от 7 до 28 В, выходное при этом составит 5 вольт.
