Конструктор «Аппарат для точечной сварки аккумуляторов» (набор для самостоятельной сборки)

С помощью этого набора имеется возможность самостоятельно собрать портативный аппарат точечной сварки, предназначенный для соединения аккумуляторов типов 18650, 26650, 32650 и им подобных никелевой лентой толщиной 0,1–0,15 мм. Устройство работает от 12–14,6 В и требует источника питания, способного обеспечить ток 90–150 А, например, автомобильного аккумулятора.



---



Основные характеристики



• Напряжение питания: 12–14,6 В;

• Рабочий ток: 90–150 А (при токе ниже 90 А устройство не функционирует);

• Максимальный сварочный ток: до 1500 А;

• Габариты модуля: 80 × 40 × 4 мм;

• Масса модуля: 18 г, общая масса комплекта — 150 г;

• Режимы работы: 5 уровней мощности (переключение производится удержанием кнопки 1 секунду);

  • 1 режим — длительность импульса 3,6 мс

  • 2 режим — длительность импульса 6,3 мс

  • 3 режим — длительность импульса 9 мс

  • 4 режим — длительность импульса 13 мс

  • 5 режим — длительность импульса 17 мс

• Автоматическая активация сварки — освобождает оператора от необходимости удерживать кнопку.



---



Рекомендуемые источники питания:



• Свинцово-кислотный аккумулятор 20–45 А·ч с малым внутренним сопротивлением (<10 мОм)

• Литий-ионный аккумуляторный блок 3S (11,1 В) 45C или 18650-сборка 30–35 А·ч

•

• Запрещено использовать: импульсные БП, трансформаторы, зарядные устройства

•

• ---



Особенности и преимущества:



✔ Портативность — компактные размеры и малый вес
✔ Надежность — стабильная работа при высоких токах
✔ Экономичность — использование доступных аккумуляторов
✔ Простота управления — интуитивный интерфейс со светодиодной индикацией



---

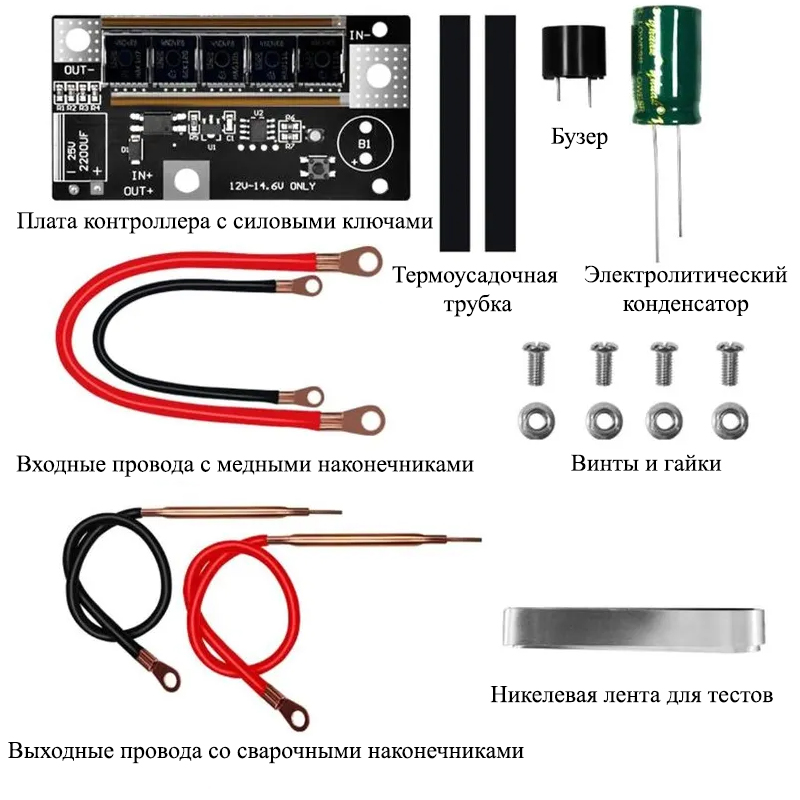

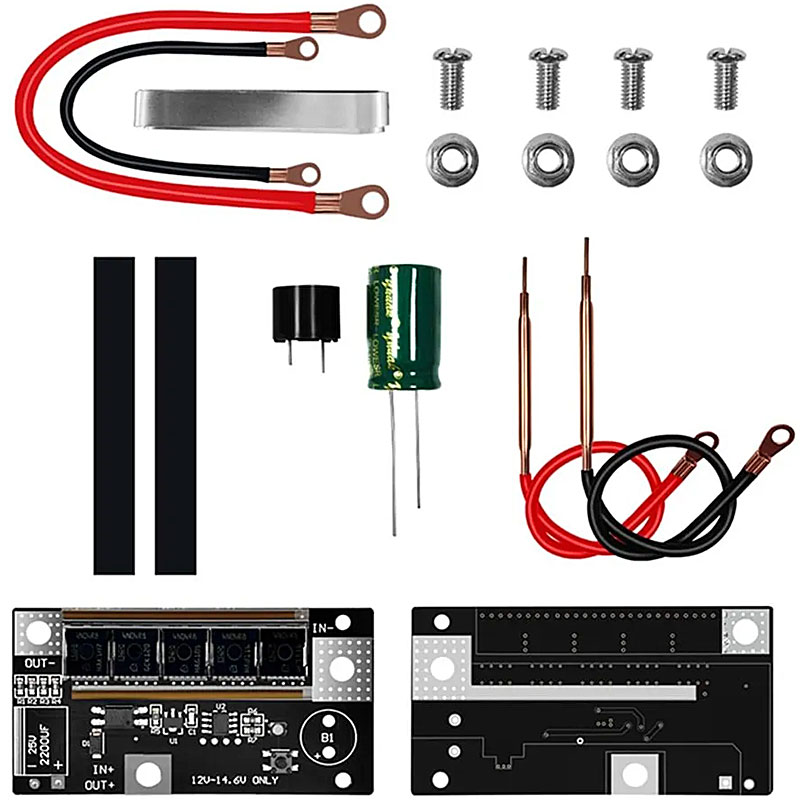

Комплектация:

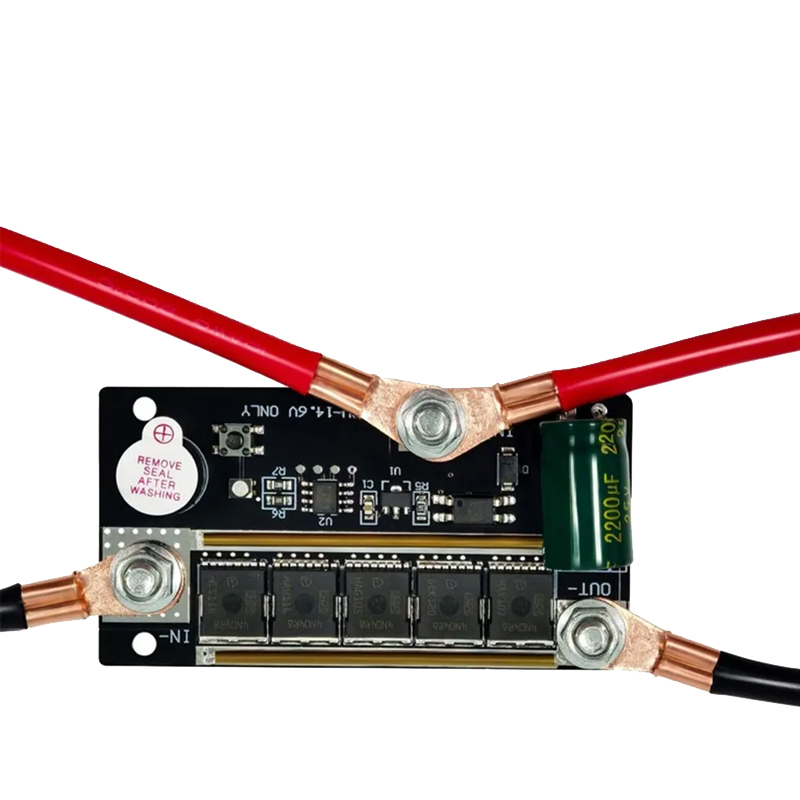

• Основная плата управления
• Два входных провода (для подключения к АКБ)
• Два выходных провода с электродами
• Зуммер (сигнализация переключения режимов)
• Электролитический конденсатор



Важно:



• Перед использованием обязательно установите конденсатор и зуммер на плату.

•

Идеальное решение для сборки аккумуляторных батарей в домашних условиях!



---





---
