Разъём IPX/IPEX с кабелем 15 см

Высокочастотный разъём U.FL (IPEX/IPX) с экранированным коаксиальным кабелем предназначен для передачи сигналов в диапазоне до 6 ГГц. Применяется в беспроводных системах связи, включая GPS, Wi-Fi, WLAN, 3G/4G LTE, Bluetooth и IoT-устройства.



---



Основные технические характеристики:



Коаксиальный кабель



• Тип: Экранированный, гибкий, с оболочкой из FEP (фторполимера);

• Волновое сопротивление: 50 Ом (±3 Ом);

• Рабочая частота: до 6 ГГц;

• Эффективность экранирования: > 90 дБ;

• Проводник: медь с серебряным покрытием (Ø 0,22 мм);

• Диэлектрик: FPE;

• Внешний экран: Ø 0,90 мм;

• Оболочка: FEP (Ø 1,13 мм);

• Длина кабеля: 150 мм;

• Рабочая температура: от -55°C до +180°C;

• Масса: 0,5г.

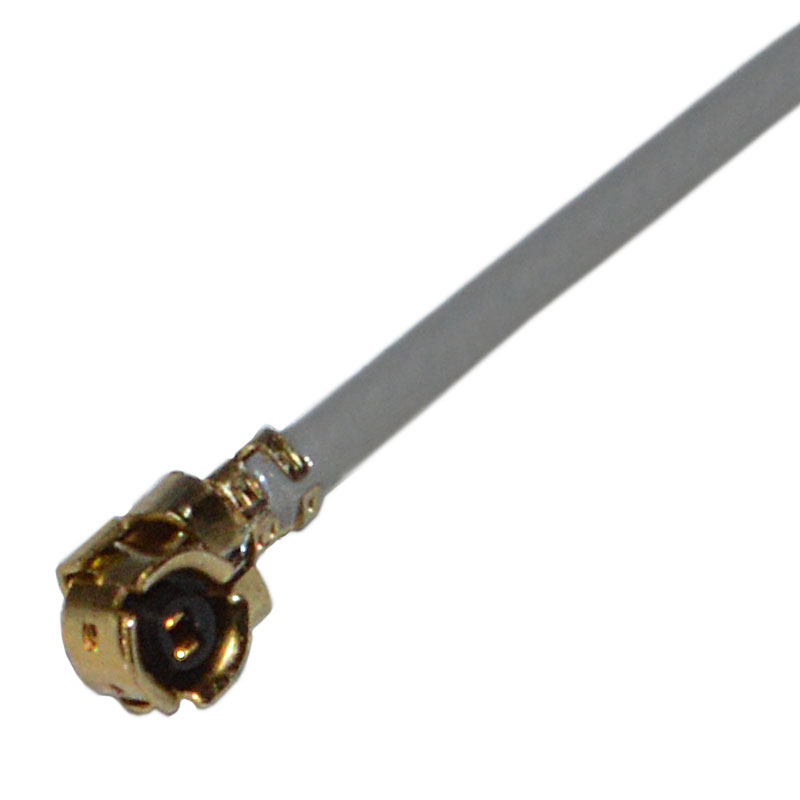

Разъём U.FL (IPEX/IPX)



• Тип: Коаксиальный;

• Конфигурация: Угловой штекер;

• Импеданс: 50 Ом;

• Максимальная частота: 6 ГГц;

• Рабочая температура: от -40°C до +90°C;

• Совместимость: Коннекторы IPEX/IPX (U.FL).



---



Конструктивные особенности:

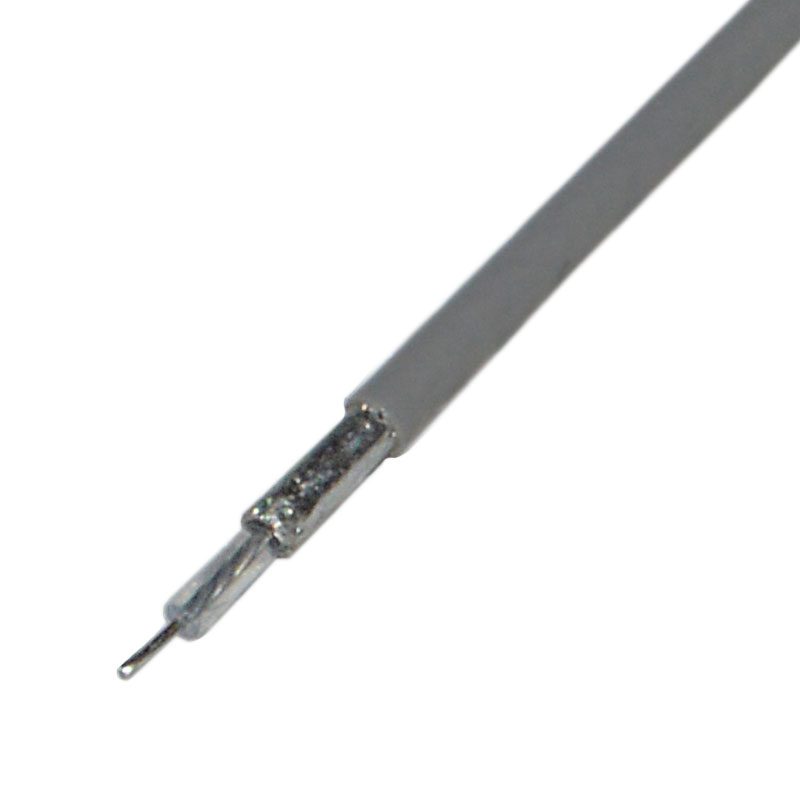

• Кабель зачищен и облужен с одной стороны для удобства пайки;

• Разъём U.FL/IPEX/IPX обеспечивает надёжное соединение;

• Высокое экранирование (>90 дБ) минимизирует наводки и потери сигнала;

• Оболочка из FEP обеспечивает термостойкость и гибкость.



Области применения:



• Беспроводные модули (Wi-Fi, Bluetooth, Zigbee)

• GPS-приёмники и ГЛОНАСС-модули

• 3G/4G LTE-устройства и модемы

• MIMO-системы и антенные решения

• Встраиваемая электроника (IoT, телекоммуникация, промышленные устройства)



---

Преимущества:

✅ Высокая частотная стабильность (до 6 ГГц)
✅ Минимальные потери сигнала благодаря 50-омному согласованию
✅ Компактность и лёгкость монтажа
✅ Термостойкость и долговечность (FEP-изоляция)
✅ Универсальность (совместимость с Wi-Fi, LTE, GPS и др.)



---



Разъём U.FL/IPX/IPEX с экранированным кабелем – оптимальное решение для высокочастотных беспроводных систем. Благодаря низкому КСВ, высокой экранированности и термостойкости обеспечивает стабильную передачу сигнала в GPS, Wi-Fi, 4G LTE и других приложениях. Подходит для компактных и миниатюрных устройств с установленным гнездом U.FL-R-SMT.
