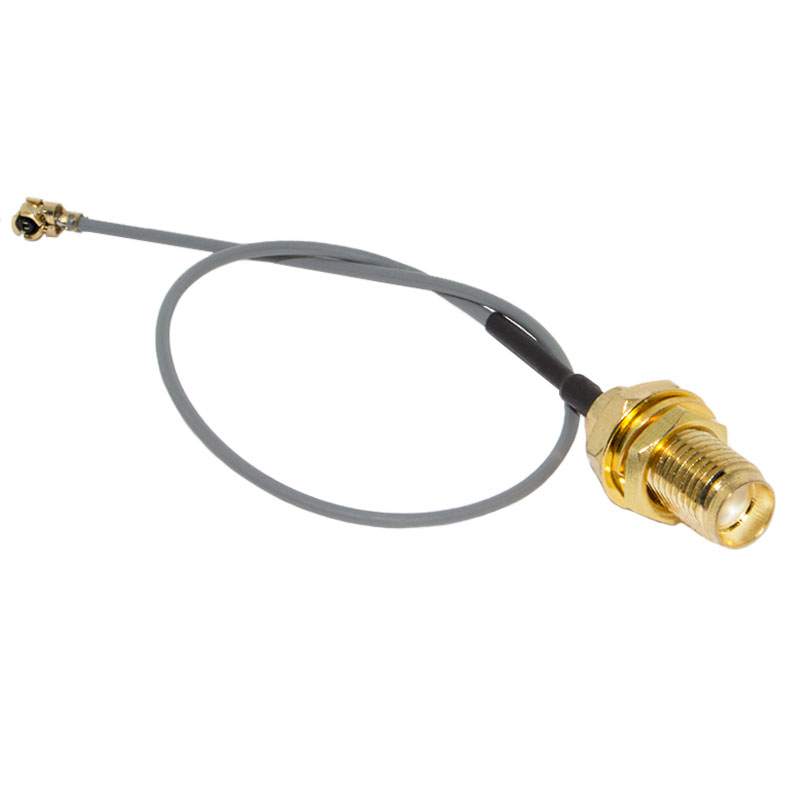

Пигтейл SMA - IPX (U. FL) длина кабеля 15 см

Переходник (пигтейл) с разъемами SMA-female (розетка) и U.FL/IPX/IPEX предназначен для подключения внешних антенн к разъемам на печатных платах.



Пигтейл (англ. pigtail) буквально означает «поросячий хвост»: такое название антенные адаптеры получили из-за применяемого в них тонкого коаксиального кабеля RG-178 небольшой длины. По сути пигтейлы являются кабельными сборками с напаянными коннекторами нужного типа. Маленький диаметр RG-178 позволяет без труда разместить на нем микроразъем U.FL/IPX/IPEX.



✅В номенклатуре компании MikroTik коммутационный кабель с разъемами U.FL и SMA-female носит название Mikrotik ACSMAUFL.



Поскольку в системах усиления сотовой связи и мобильного интернета часто применяются ВЧ-кабели большого диаметра, пигтейл за счет своей гибкости также существенно упрощает монтаж оборудования. В отличие от кабельных сборок на основе 5D-FB, RG-213, 8D-FB и др., пигтейлы легко гнутся и без труда умещаются в гермобоксах и других замкнутых пространствах.



SMA — популярный ВЧ-разъем, рассчитанный на сопротивление 50 Ом и поддерживающий передачу сигнала частотой до 18 ГГц. Сегодня коннекторы SMA используются преимущественно для подключения внешних 3G/4G-антенн к роутерам, стационарным GSM-телефонам, автомобильным репитерам и другим устройствам.



U.FL — низкопрофильный ВЧ-разъем для печатных плат, разработанный и выпускаемый компанией Hirose. Аналоги U.FL от других производителей представлены на рынке под названием IPX или IPEX. Высота разъема не превышает 2 мм, а занимаемая им площадь составляет всего около 9мм². Коннектор U.FL рассчитан на сопротивление 50 Ом и поддерживает передачу сигнала частотой до 6 ГГц.



Как правило, этот миниатюрный разъем устанавливается на платах роутеров, модемов и радиомодулей для подсоединения внешних GSM, Wi-Fi или GPS антенн. Коннектор U.FL имеет достаточно хрупкую конструкцию и рассчитан на относительно небольшое количество подключений, вследствие чего его рекомендуется использовать только в устройствах, не требующих частого отсоединения кабеля.



Популярные устройства с разъемом U.FL:



• 3G/4G-модули формата MiniPCI-e и M.2 различных производителей (например, Mikrotik R11e-LTE, Huawei ME909s-120, ZTE ME3630 и др.)
• Wi-Fi модули формата MiniPCI-e и M.2 различных производителей
• Радиокарты MikroTik R52, R52H, R52N.
• Встраиваемые роутеры MikroTik RouterBOARD
• Многочисленные модели бытовых и промышленных Wi-Fi роутеров TP-Link, Asus, MikroTik, Netgear, Zyxel и других производителей используют разъем U.FL для соединения радиомодуля с антеннами или оснащаются им в сервисных целях

Технические характеристики:

Сторона 1	SMA-female
Сторона 2	U.FL (IPX/IPEX)
Марка кабеля	RG-178
Волновое сопротивление, Ом	50
Вносимые потери, дБ	0,5
Длина кабеля, см	15
Масса, г	5
