Понижающий преобразователь XL4015E1 5A с регулировкой тока и напряжения

Код товара: 63614

Нет в наличии

Описание

Понижающий преобразователь XL4015-E1 предназначен для стабилизации напряжения и тока. Модуль отлично подходит для работы в составе устройств в качестве узла для зарядки аккумуляторов.

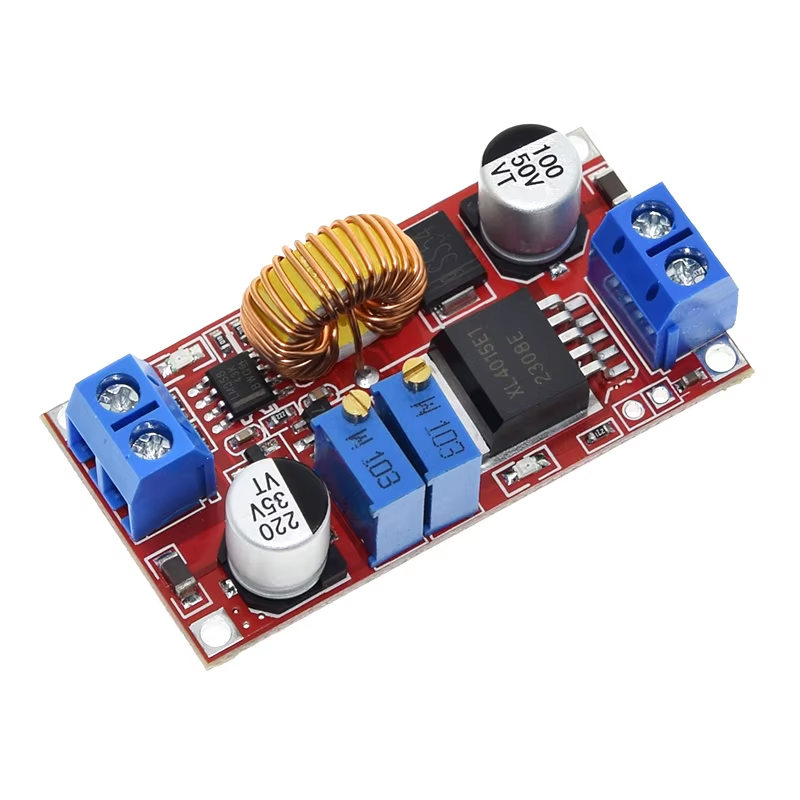

Конструктивно модуль выполнен на плате из стеклотекстолита габаритами 51 х 26 мм. Для подключения на плате установлены два винтовых клеммника. Кроме того, клеммы подключения продублированы контактными площадками, при помощи которых модуль можно монтировать в своё устройство.


При нагрузке выше 3 А, необходимо установить радиатор. Устанавливается радиатор на корпус микросхемы или плату преобразователя, но при установке необходимо соблюдать изоляцию токопроводящих частей от теплоотвода. Микросхема модуля имеет защиту от короткого замыкания и перегрева (срабатывает при температуре выше 125 °C).

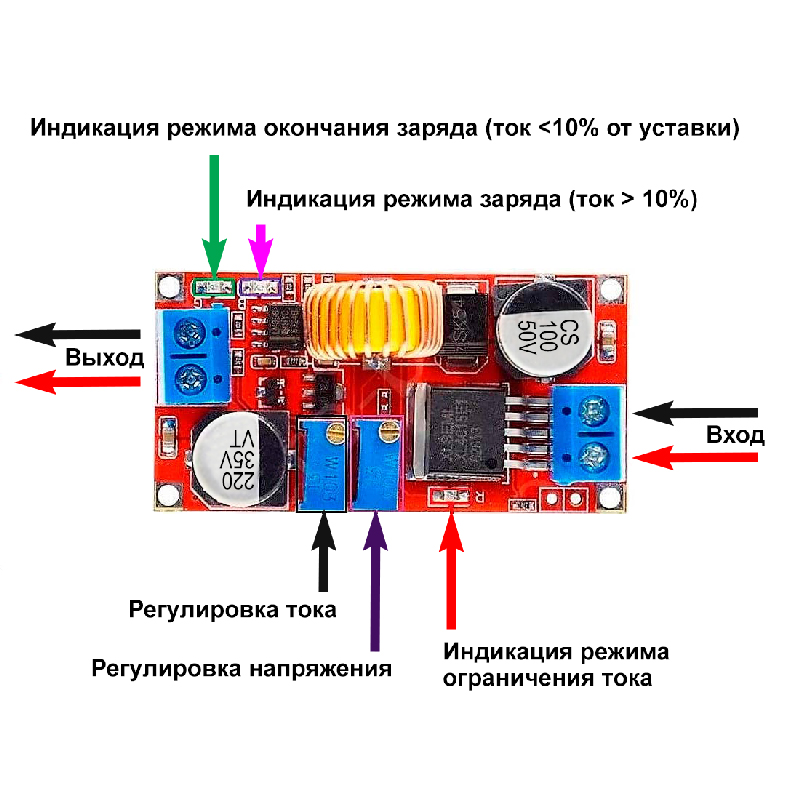

Подключение:
IN+: положительная клемма входного напряжения
IN–: отрицательная клемма входного напряжения
OUT+: положительная клемма выходного напряжения
OUT–: отрицательная клемма выходного напряжения

Обратите внимание, что входные и выходные клеммы не имеют общей связи.

Технические характеристики:
Входное напряжение, В 4 ... 38
Выходное напряжение, В 1,25 ... 32
Максимальный ток нагрузки, А 5
Диапазон рабочих температур, °С -40 ... 85
Габаритные размеры, мм 51 х 26 х 15
Масса, г 23
