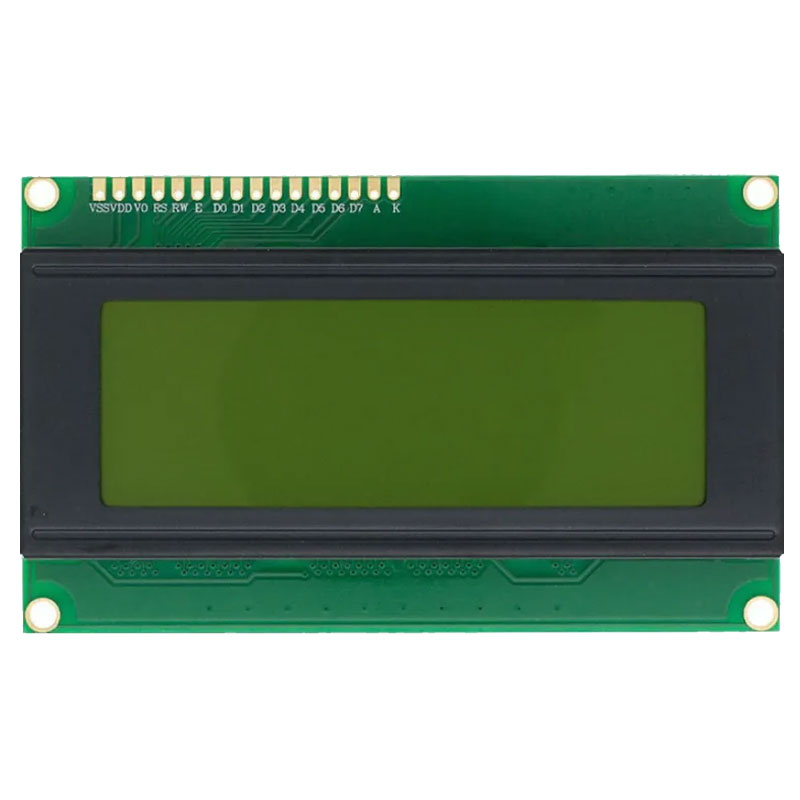

LCD 2004A желто-зеленый фон с подсветкой

Дисплей жидкокристаллический LCD 2004A жёлто-зелёный фон чёрные символы предназначен для вывода текстовой и цифровой информации в формате 4 строки по 20 символов в каждой. Он прекрасно подойдет для отображения уровня влажности, температуры, напряжения, силы тока и другой информации в проектах на платформе Arduino.

Дисплей LCD 2004A выполнен на базе контроллера SPLC780D, аналоге HD44780 фирмы Hitachi. Он позволяет одновременно отображать до 80 символов. Экран снабжен светодиодной подсветкой белого цвета. Цвет символов - белый. Дисплей поддерживает латиницу, но не содержит кириллических символов. На плате имеется 16 контактов для подключения, которое может быть восьми- или четырёхбитным. Четырёхбитный режим незначительно замедляет скорость обмена, но позволяет сэкономить 4 порта ввода-вывода микроконтроллера, что зачастую очень немаловажно в недорогих приложениях. Кроме того существует популярный расширитель портов PCF8574, позволяющий подключить дисплей по шине I²C, задействовав всего два порта.



Разрешение символов составляет 5 х 8 точек, однако большинство стандартных символов имеют разрешение 5 х 7. Нижний ряд точек используется для отображения курсора в виде подчеркивания, который также может иметь вид залитого поля 5 х 8 пикселей. Кроме того, он может быть включен, отключен или мигать.



Подключение:



1	Vss	общий провод, земля
2	Vdd	напряжение питания дисплея
3	V0	контрастность экрана, средняя точка резистора контрастности
4	RS	выбор регистра: "1" - данные, "0" - инструкции
5	R/W	чтение и запись данных (при подключении к земле включается режим записи)
6	EN	линия тактирования
7	D0	линия данных для восьмибитного режима
8	D1	линия данных для восьмибитного режима
9	D2	линия данных для восьмибитного режима
10	D3	линия данных для восьмибитного режима
11	D4	линия данных для восьмибитного и четырёхбитного режима
12	D5	линия данных для восьмибитного и четырёхбитного режима
13	D6	линия данных для восьмибитного и четырёхбитного режима
14	D7	линия данных для восьмибитного и четырёхбитного режима
15	A	положительная линия питания подсветки
16	K	отрицательная линия питания подсветки

Яркость дисплея устанавливается подачей напряжения на вывод V0. Для этого, как правило используют подстроечный резистор 10 кОм, включенный как делитель напряжения, где напряжение контраста снимается со средней точки.

---

---

Технические характеристики:

Напряжение питания, В	4,7 ... 5,5
Ток потребления, мА	2*
Размер символов, мм	3 х 5,23
Размер экрана, мм	76 х 26
Цвет фона	жёлто-зелёный
Цвет символов	чёрный
Габаритные размеры, мм	98 × 60 × 11
Масса, г	68

* Ток потребления указан при выключенной подсветке
