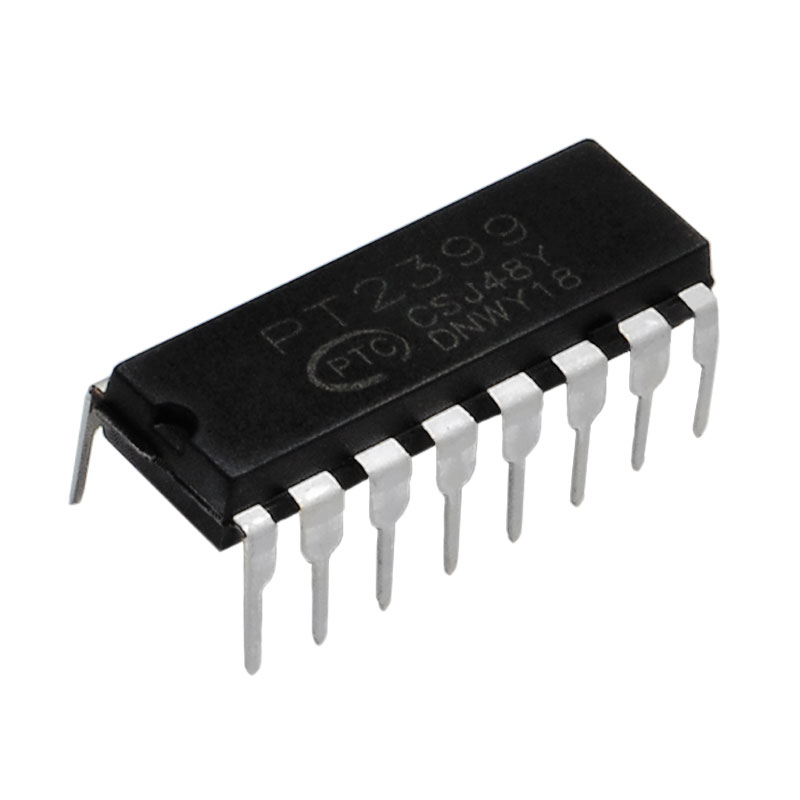

Микросхема PT2399 DIP-16

Микросхема PT2399 представляет собой интегральный цифровой процессор для обработки звука, разработанный для реализации эффектов эха и реверберации.  В его состав входят: АЦП, внутренняя память объёмом 44 Кбит, блок обработки цифрового сигнала, сдвиговый регистр, ЦАП и фильтр НЧ.



Основные характеристики:



• Время задержки: максимальное — 340 мс, минимальное — 30 мс (может быть увеличено до 1 секунды за счёт уменьшения частоты выборки и снижения качества обработанного сигнала).
• Нелинейные искажения обработанного сигнала: не более 0,5%.
• Уровень шума: -90 дБ.


Питается микросхема стабилизированным напряжением 5 В и имеет ток потребления — 15–30 мА, который при максимальной частоте выборки повышается до 100 мА. Может работать в диапазоне температур от -40 °С до +85 °С.


Микросхема PT2399 используется в музыкальных инструментах, профессиональных аудиоустройствах, таких как микрофоны с эффектами, системы обработки звука для караоке, а также в различных мультимедийных приложениях.



---



Документация PT2399
