Повышающий преобразователь с 2,2 В до 5/8/9/12 В
Код товара: 63508
В наличии 288 шт.
1+
27,90 ₽
10+
26,60 ₽
30+
25,30 ₽
Количество:
Описание
Модуль предназначен для преобразования входного напряжения в более высокое выходное. Малые габариты позволяют применять его в различных устройствах, включая портативные, устройства автомобильной электроники, системы освещения и другие приложения.
Модуль собран на микросхеме MT36291 (маркировка A17), имеющей в своём составе, кроме схемы управления, силовой ключ с сопротивлением открытого канала 80 миллиом и работающей на частоте 1,2 МГц. Главным достоинством преобразователя является возможность работы от источника напряжением 2,2 В. Выходной ток может достигать 300 мА, при входном напряжении 3,7 В и выходном 12 В, а коэффициент полезного действия до 93%. Защиты от короткого замыкания микросхема не имеет, но есть защита от перегрева, при срабатывании которой схема отключается от входного напряжения. Выходное напряжение устанавливается при помощи перемычек, по умолчанию установлено - 12 вольт.
При подключении внешнего источника питания необходимо помнить, что значение входного напряжения должно быть ниже требуемого выходного.

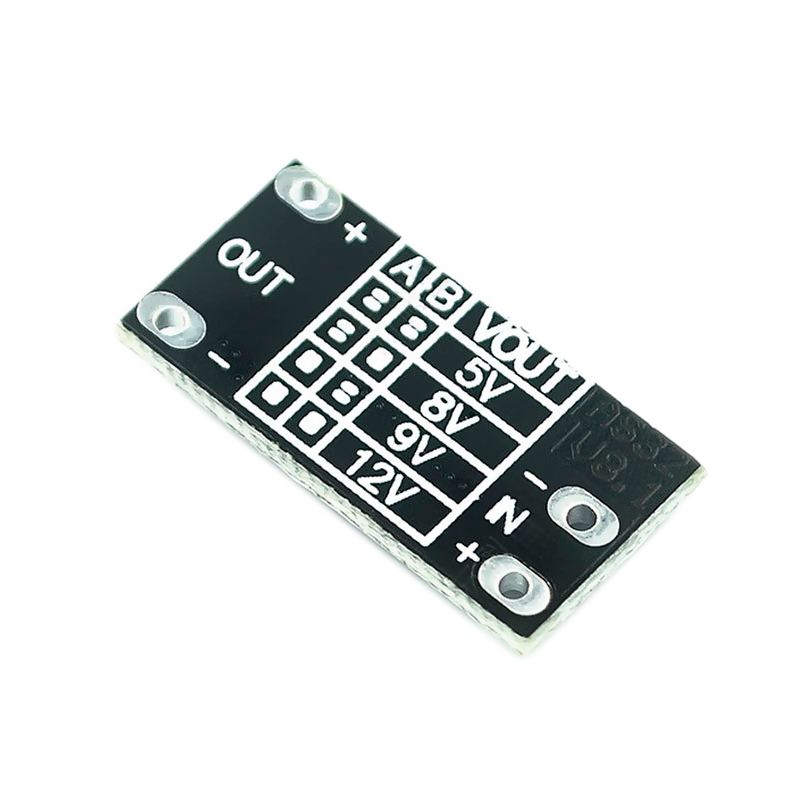

| Перемычка А | Перемычка В | Выходное напряжение, В |
|---|---|---|
| - | - | 5 |
| - | + | 8 |
| + | - | 9 |
| + | + | 12* |
* установлено по умолчанию заводом изготовителем
| Входное напряжение, В | 2,2 ... 12 |
| Выходное напряжение, В | 5, 8, 9, 12 |
| Максимальный выходной ток, А | 1* |
| КПД, % | 93 |
| Ток потребления на холостом ходу, мА | ≤ 1** |
| Рабочий диапазон температур, °C | -40 ... +85 |
| Габаритные размеры, мм | 22.5 × 11 × 4.1 |
| Масса, г | 1 |
* Значение зависит от входного и выходного напряжения. Так, например, при входном напряжении 3,7 В, максимальный выходной ток составит для напряжения 5 В - 1 А, для напряжения 8 В - 0,5 А, 9 В - 0,45 А, 12 В - 0,3 А. При входном напряжении 5 В, максимальный выходной ток для напряжения 8 и 9 вольт составит около 0,7 А, а для напряжения 12 вольт - не более 0,5 А.
** Значение тока холостого хода указано при отключенном светодиоде индикации. Это можно сделать, удалив перемычку, между светодиодом и токоограничивающим резистором.
 |
Документация MT36291 |
