Цифровой вольтметр-амперметр 100V/10A встраиваемый с резистивным шунтом

Цифровой вольтметр-амперметр предназначен для измерения постоянного тока до 10 А и напряжения до 100 В. Модуль можно использовать в источниках питания или зарядных устройствах, в которых требуется отображение выходных параметров.

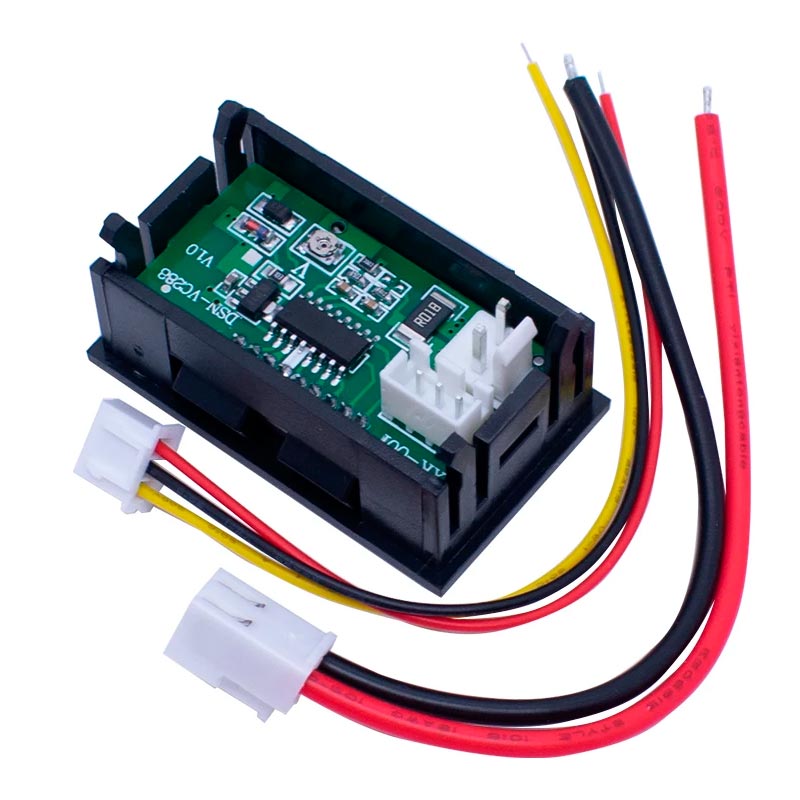

Модуль собран на плате из стеклотекстолита и закреплен в пластиковой рамке, которая легко может установлена в корпус, имеющий окно размером 46×27 мм. Для отображения информации служат два трёхразрядных семисегментных индикатора. Показания напряжения отображаются красным цветом, а значения силы тока - синим. Диапазон измерения напряжения составляет от 0 до 99,9 В, а силы тока от 0 до 9,99 А. Погрешность измерений составляет ±1%. Частота обновления показаний составляет 3-5 раз в секунду. Особенностью данного вольтметра-амперметра является встроенный шунт, благодаря которому не требуется устанавливать внешний шунт для измерения силы тока.

Подключение:

VCC (красный провод):	положительный провод питания
GND (черный провод):	общий провод, земля
VIN (желтый тонкий провод):	линия измерения напряжения
I+ (красный толстый провод):	измерение силы тока внешнего устройства 0 - 9,99 А
I- (черный толстый провод):	общий провод, земля

---

Имеется два способа подключения цифрового вольтметра-амперметра:

Если напряжение измеряемого источника питания находится в диапазоне от 4 до 24 В и имеет общий провод с измерителем, то прибор можно подключить к его питанию.

При наличии напряжения измеряемого источника выше 24 В, для питания устройства необходимо использовать внешний источник питания напряжением от 4 до 24 В.

Измеритель поставляется уже откалиброванным. При необходимости откорректировать показания напряжения, можно воспользоваться подстроечным резистором на плате. Показания тока корректировать нельзя, что является особенностью этого измерителя. Однако стоит заметить, что показания тока достаточно точны и, как правило, не нуждаются в дополнительной калибровке. Всё это благодаря тому, что напряжение с шунта считывается непосредственно аналого-цифровым преобразователем без использования дополнительного усилителя, вносящего дополнительную погрешность. В связи с этим, можно отметить более высокое качество измерения тока на пределах близких к нулю.

Технические характеристики:

Напряжение питания, В	4 ... 24
Ток потребления, мА	20
Диапазон измерения напряжения, В	0 ... 99,9
Диапазон измерения тока, А	0 ... 9,99
Период обновления, мс	150 ... 300
Погрешность измерения напряжения, %	± 0,1
Погрешность измерения тока, %	± 1
Диапазон рабочих температур, °С	-10 ... +65
Габаритные размеры, мм	48 × 29 × 21
Установочные размеры, мм	46 × 27
Масса, г	20

---

Варианты подключения:

Обратите внимание, что токовый шунт подключен к земле, это важно при подключении нагрузки. Кроме того рекомендуется соединить черные провода в одной точке. Это улучшит линейность измерения тока.
