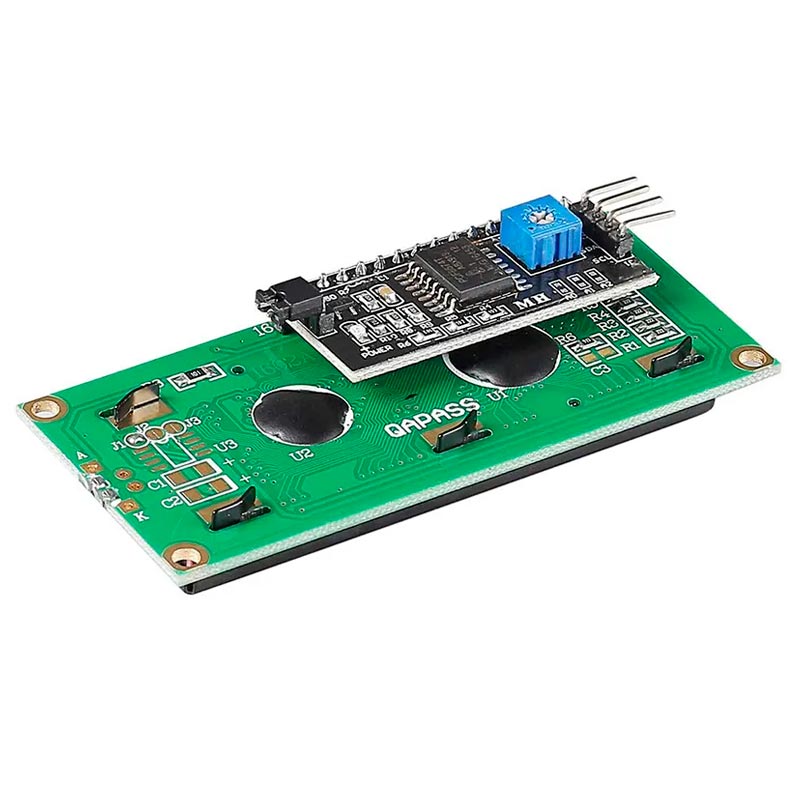

1602_iic_back

LCD 1602A с I2C адаптером желто-зеленый фон с подсветкой

Код товара: 64003

В наличии 90 шт.

1+

192,00 ₽

10+

182,50 ₽

30+

173,80 ₽

Количество:

Описание

Дисплей жидкокристаллический LCD 1602A с I2C адаптером желто-зеленый фон с подсветкой предназначен для вывода текстовой и цифровой информации в формате 2 строки по 16 символов в каждой. Он прекрасно подойдет для отображения уровня влажности, температуры, напряжения, силы тока и другой информации в проектах на платформе Arduino.

Дисплей LCD 1602A выполнен на базе контроллера ST7066, аналоге HD44780 фирмы Hitachi. Он позволяет одновременно отображать до 32 символов. Экран снабжен светодиодной подсветкой жёлто-зелёного цвета. Цвет символов - черный. Дисплей поддерживает латиницу, но не содержит кириллических символов. На плате установлен популярный расширитель портов PCF8574, позволяющий подключить дисплей по шине I2C, задействовав всего два порта управляющего контроллера.



Разрешение символов составляет 5 х 8 точек, однако большинство стандартных символов имеют разрешение 5 х 7. Нижний ряд точек используется для отображения курсора в виде подчеркивания, который также может иметь вид залитого поля 5 х 8 пикселей. Кроме того, он может быть включен, отключен или мигать.



Подключение модуля осуществляется через 4-контактный интерфейс преобразователя. Напряжение питания подаётся на контакты VCC и GND, контакт SDA используется в качестве линии данных, а контакт SCL - линии тактирования.



На плате преобразователя имеется три перемычки - А0, А1 и А2, установить которые можно при помощи паяльника. С их помощью можно изменить адрес устройства и таким образом использовать до 8 дисплеев на одной шине.



Схема установки контрастности дисплея уже имеется на плате преобразователя. Для этого используется синий подстроечный резистор. Подсветку дисплея, при необходимости можно отключить, сняв перемычку на плате преобразователя интерфейса возле последнего вывода индикатора.

Технические характеристики:
Напряжение питания, В 4,7 ... 5,5
Ток потребления, мА 2
Размер символов, мм 3 х 5,23
Размер экрана, мм 64 х 15
Цвет фона жёлто-зелёный
Цвет символов черный
Габаритные размеры, мм 80 х 36 х 20
Масса, г 40
