Цифровой вольтметр-амперметр 100V/10A встраиваемый с шунтом

Код товара: 27001

В наличии 55 шт.

1+

214,30 ₽

10+

204,10 ₽

50+

194,40 ₽

Количество:

Описание

Цифровой вольтметр-амперметр предназначен для измерения постоянного тока до 10 А и напряжения до 100 В. Модуль можно использовать в источниках питания, в которых требуется отображение выходных параметров.


Модуль собран на плате из стеклотекстолита и закреплен в пластиковой рамке, которая легко может установлена в корпус, имеющий окно размером 46×27 мм. Для отображения информации служат два трёхразрядных семисегментных индикатора. Показания напряжения отображаются красным цветом, а значения силы тока - синим. Диапазон измерения напряжения составляет от 0 до 99,9 В, а силы тока от 0 до 9,99 А. Погрешность измерений составляет ±1%. Частота обновления показаний составляет 3-5 раз в секунду. Особенностью данного вольтметра-амперметра является встроенный шунт, благодаря которому не требуется устанавливать внешний шунт для измерения силы тока.

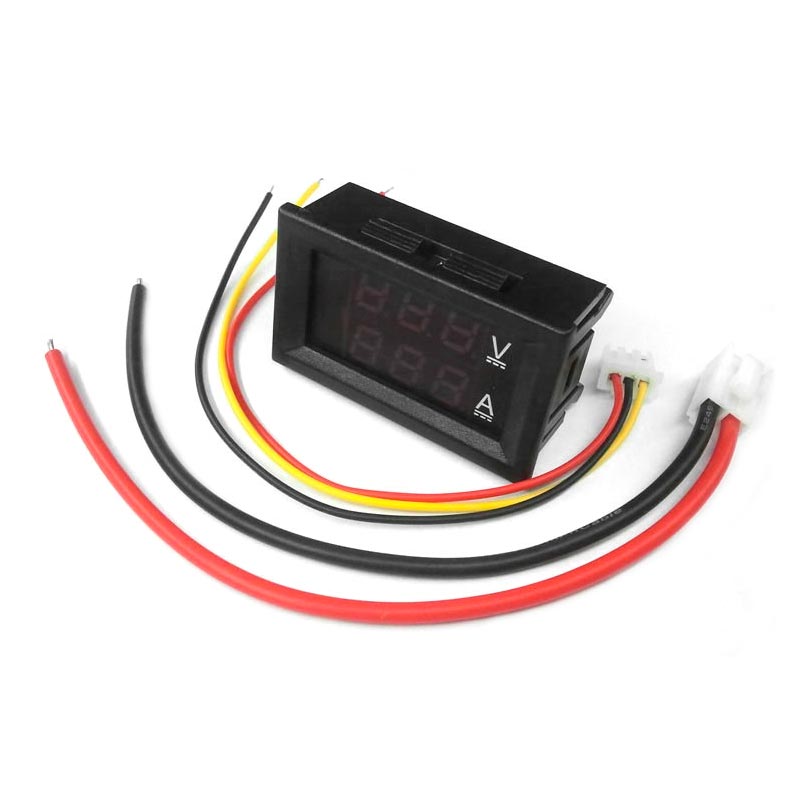

Подключение:
VCC (красный провод): положительный провод питания
GND (черный провод): общий провод, земля
VIN (желтый тонкий провод): линия измерения напряжения
I+ (красный толстый провод): измерение силы тока внешнего устройства 0 - 9,99 А
I- (черный толстый провод): общий провод, земля


Имеется два способа подключения цифрового вольтметра-амперметра:


Если напряжение измеряемого источника питания находится в диапазоне от 4 до 24 В и имеет общий провод с измерителем, то прибор можно подключить к его питанию.


При наличии напряжения измеряемого источника выше 24 В, для питания устройства необходимо использовать внешний источник питания напряжением от 4 до 24 В.

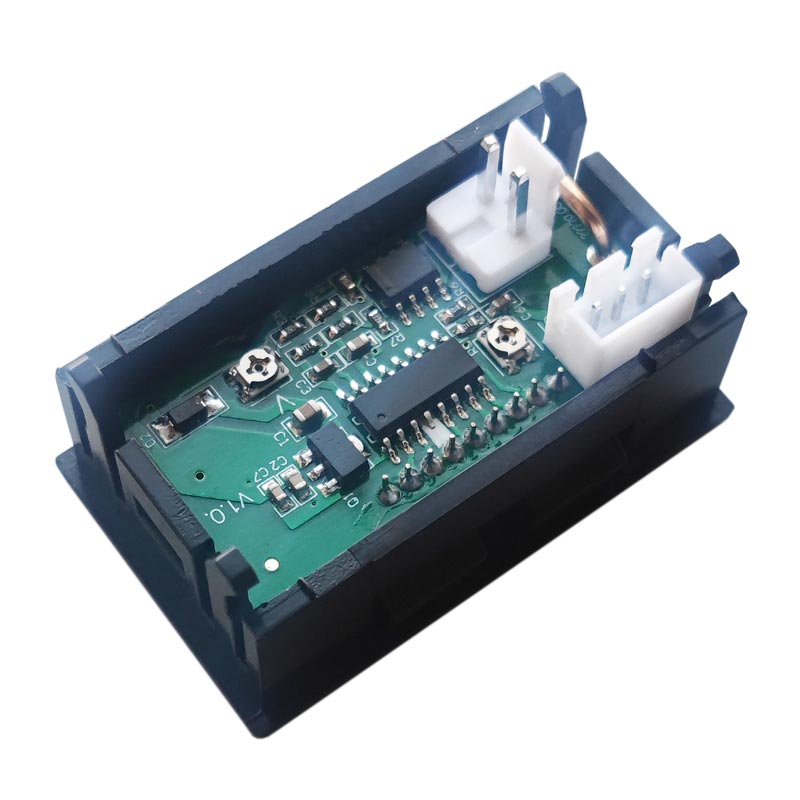

Данный измеритель поставляется уже откалиброванным. При необходимости откорректировать показания, можно воспользоваться подстроечными резисторами на плате.

Технические характеристики:
Напряжение питания, В 4 ... 24
Ток потребления, мА

20

Диапазон измерения напряжения, В 0 ... 99,9
Диапазон измерения тока, А 0 ... 9,99
Период обновления, мс 150 ... 300
Погрешность измерения напряжения, % ± 0,1
Погрешность измерения тока, % ± 1
Диапазон рабочих температур, °С -10 ... +65
Габаритные размеры, мм 48 × 29 × 21
Установочные размеры, мм 46 × 27
Масса, г 20


Варианты подключения:



Обратите внимание, что токовый шунт подключен к земле, это важно при подключении нагрузки. Кроме того рекомендуется соединить черные провода в одной точке. Это улучшит линейность измерения тока.
