Датчик наклона и вибрации SW-200

SW-200 представляет собой датчик шарикового типа с аксиальным расположением выводов, который может применяться в устройствах, где необходимо контролировать уровень наклона. Также датчик используют в системах безопасности, самодельных квадрокоптерах, самолетах, и т.д.

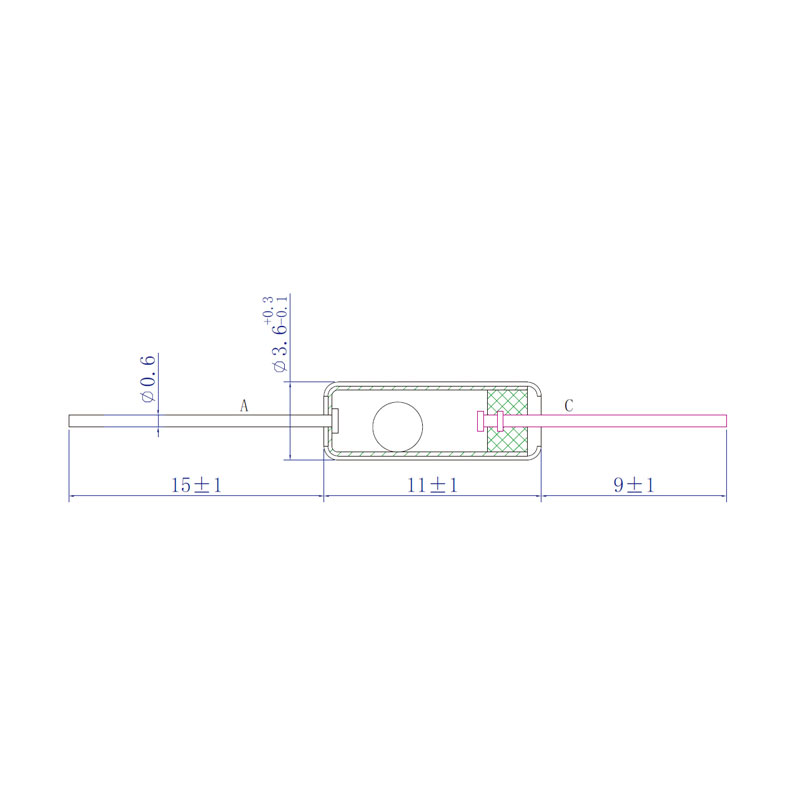

Датчик наклона и вибрации выполнен в цилиндрическом корпусе, выводы которого расположены с противоположных сторон. Он состоит из двух электродов и одного металлического шарика, который находится внутри корпуса. Угол срабатывания составляет 15°. При изменении положения датчика металлический шарик изменяет свое положение в корпусе SW-200, скатываясь на электроды и таким образом замыкая цепь.



Особенностями датчика являются полная герметичность, водо- и пыленепроницаемость. Количество срабатываний датчика составляет около 200000 раз.

Технические характеристики:

Максимальное коммутируемое напряжение, В	12
Максимальный коммутируемый ток, мА	20
Угол срабатывания, °	± 15
Габаритные размеры, мм	Ø 3,6 × 10,5



---



Документация SW200
