Модуль заряда 2-х Li-ion элементов 8,4V 2A с TYPE-C

Модуль предназначен для заряда литий-ионной или литий-полимерной батареи, состоящей из двух, последовательно соединённых элементов от источника постоянного тока напряжением от 3 до 6 вольт. Конечное напряжение заряда составляет 8,4 вольта. Ток заряда может достигать до 1,1А, а потребление от источника питания до 2А.

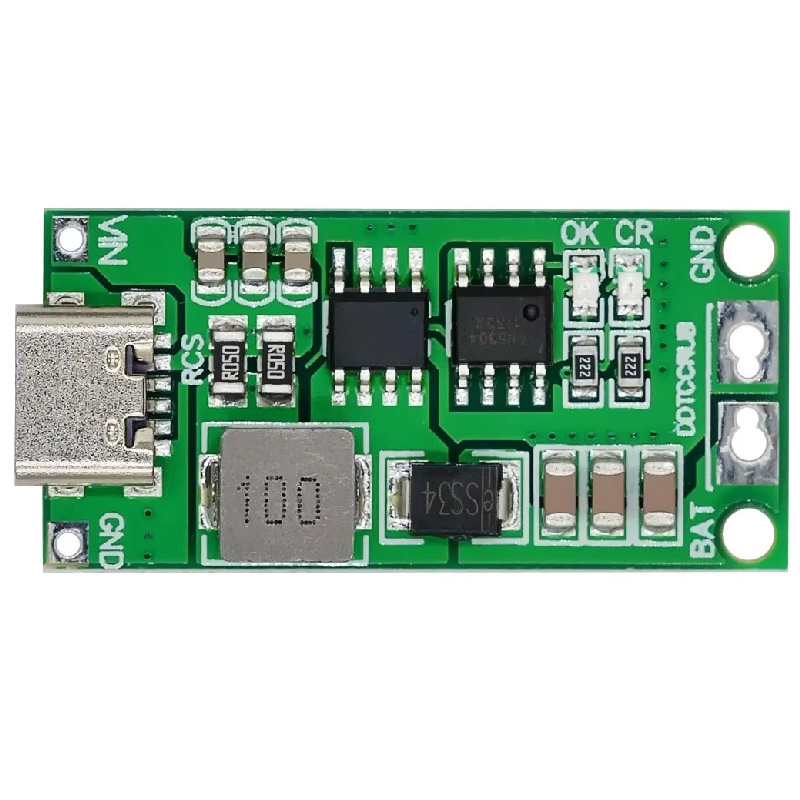

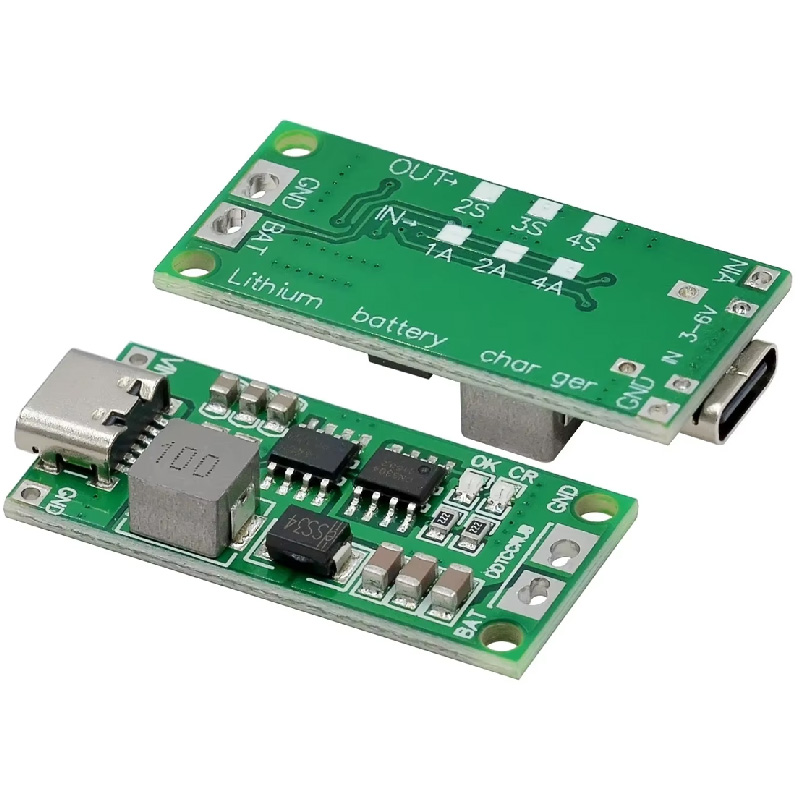

Конструктивно модуль выполнен на плате из стеклотекстолита размерами 39 × 18 мм. С одной стороны платы имеется USB коннектор TYPE-C для подключения источника питания. Также, питание модуля может быть подключено с использованием контактных площадок "VIN" и "GND", расположенных слева и справа от USB разъёма.



С противоположной стороны платы расположены контактные площадки для подключения батареи - "BAT" и "GND", а также два монтажных отверстия, для надёжной фиксации модуля в корпусе.



Для индикации состояния устройства, на плате имеется два светодиода - "CR" и "OK". Светодиод "CR" отображает процесс заряда, "OK" - сигнализирует о достижении батареей напряжения 8,4 В и, соответственно, окончания процесса зарядки.

Технические характеристики:

Напряжение питания, В	3 ... 6
Ток потребления, мА	2000
Ток заряда, мА	1100
Конечное напряжение заряда, В	8,4
Габаритные размеры, мм	39 × 18 × 6,3
Масса, г	5
