Повышающий преобразователь XL6009 с 3...32 до 5...35 вольт
Код товара: 63505
В наличии 155 шт.
1+
126,10 ₽
14+
122,40 ₽
25+
118,80 ₽
Количество:
Описание
Модуль XL6009 представляет собой высокоэффективный повышающий импульсный стабилизатор напряжения. Входное напряжение может находиться в диапазоне от 3,6 до 32 В. Выходное напряжение регулируется в диапазоне от 5 до 35 В. Для стабильной работы преобразователя необходимо что бы выходное напряжение было на 1,5 - 2 В выше входного. Максимальный выходной ток - 2 А (кратковременно допускается до 3 А) Максимальный входной ток не должен превышать 4 А.
Схема преобразователя спроектирована на базе микросхемы XL6009. ШИМ-регулятор напряжения XL6009 имеет 5 выводов и выполнен в корпусе TO263-5L. Микросхема имеет защиту от перегрева и ограничение рабочего тока, но защита от переполюсовки отсутствует. Максимальное значение тока нагрузки составляет 3 А. Частота преобразования конвертера - 400 кГц. КПД преобразователя достигает 92%. Регулировка выходного напряжения постоянного тока конвертера осуществляется с помощью многооборотного подстроечного резистора сопротивлением 50 кОм. При работе с нагрузкой близкой к максимальному значению входного тока 4 А необходимо установить дополнительное охлаждение (радиатор).
Перед подключением устройства к выходу модуля, необходимо подсоединить внешний источник питания ко входным клеммам с помощью пайки и настроить выходное напряжение модуля.

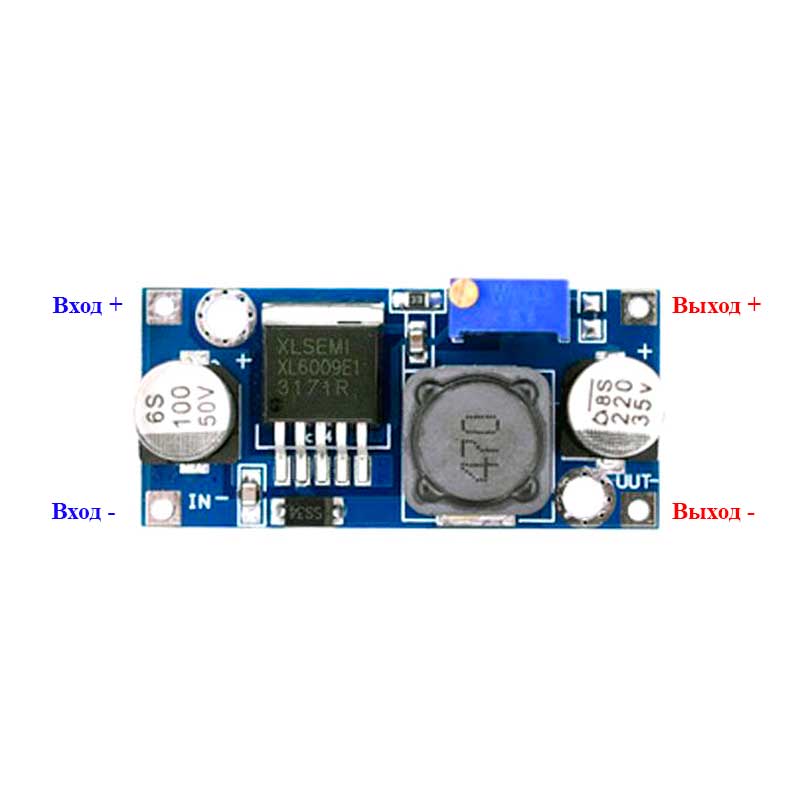

| IN+: | плюс входного напряжения 3 - 32 В |
| IN–: | минус входного напряжения 3 - 32 В |
| OUT+: | плюс выходного напряжения 5 - 35 В |
| OUT–: | минус выходного напряжения 5 - 35 В |
При подключении внешнего источника питания необходимо помнить, что значение входного напряжения должно быть ниже выходного напряжения. Диапазон входного напряжения постоянного тока составляет от 3 до 32 В, а выходного напряжения от 5 до 35 В.
Микросхема XL6009 обладает рядом преимуществ по сравнению со своим предшественником LM2577: встроенный полевой транзистор (LM2577 имеет биполярный транзистор), на порядок выше частота преобразования, наличие частотной компенсации, увеличенный максимальный ток нагрузки и т.д.
| Входное напряжение, В | 3 ... 32 |
| Выходное напряжение, В | 5 ... 35 |
| Максимальный выходной ток, А | 2 * |
| Частота преобразования, кГц | 400 |
| КПД, % | 92 |
| Диапазон рабочих температур, °С | -40 ... +125 |
| Габаритные размеры, мм | 43 × 20 × 10 |
| Масса, г | 10 |
* Обратите внимание, что ток нагрузки 2А достижим не всегда. Максимальный выходной ток зависит от входного и установленного выходного напряжения. Рассчитать его можно по формуле Iout=(2,1*Vin)/Vout. Ниже приведена оценочная таблица с наиболее популярными входными и выходными параметрами:
| Входное напряжение, В | Выходное напряжение, В | Максимальный выходной ток, А |
| 5 | 12 | 0,875 |
| 12 | 19,5 | 1,3 |
| 12 | 24 | 1,05 |
| 9 | 15 | 1,26 |
| 7,4 | 12 | 1,3 |
 |
Документация XL6009E1 |
