Модуль заряда 3-х Li-ion элементов 12,6V 2A с TYPE-C

Код товара: 63213

В наличии 75 шт.

1+

88,90 ₽

10+

84,70 ₽

25+

77,00 ₽

Количество:

Описание

Модуль предназначен для заряда литий-ионной или литий-полимерной батареи, состоящей из трёх последовательно соединённых элементов, от источника постоянного тока напряжением от 3 до 6 вольт. Конечное напряжение заряда составляет 12,6 вольта. Ток заряда может достигать до 0,74А, а потребление от источника питания до 2А.

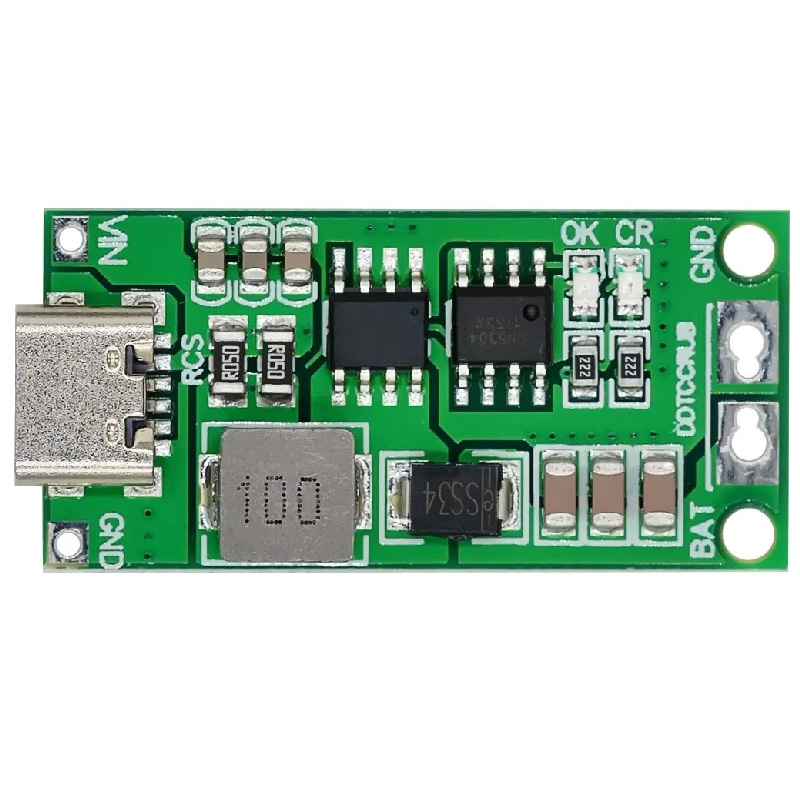

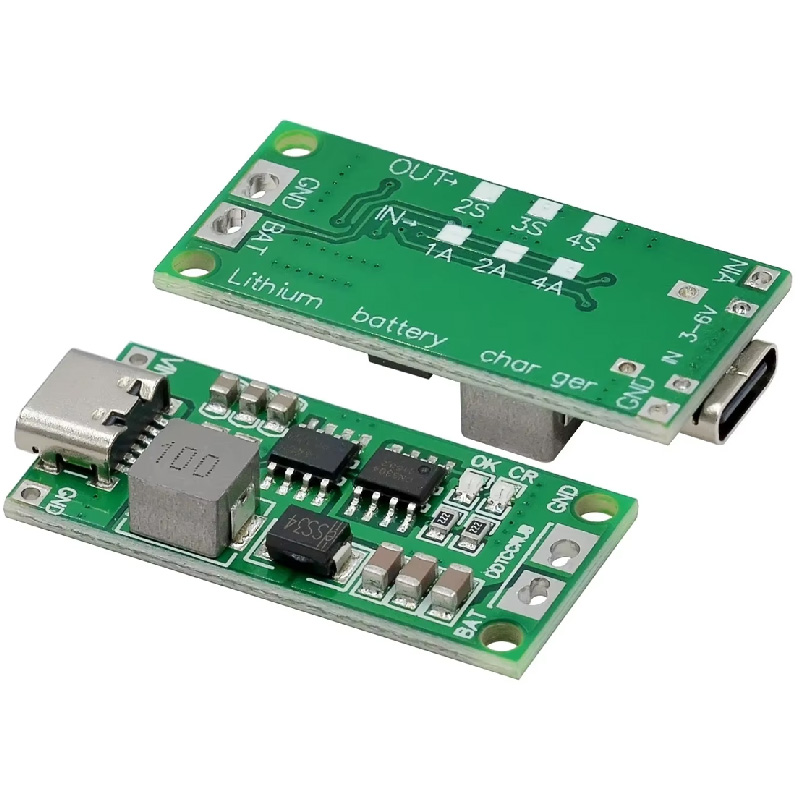

Конструктивно модуль выполнен на плате из стеклотекстолита размерами 39 × 18 мм. С одной стороны платы имеется USB коннектор TYPE-C для подключения источника питания. Также, питание модуля может быть подключено с использованием контактных площадок "VIN" и "GND", расположенных слева и справа от USB разъёма.



С противоположной стороны платы расположены контактные площадки для подключения батареи - "BAT" и "GND", а также два монтажных отверстия, для надёжной фиксации модуля в корпусе.



Для индикации состояния устройства, на плате имеется два светодиода - "CR" и "OK". Светодиод "CR" отображает процесс заряда, "OK" - сигнализирует о достижении батареей напряжения 12,6 В и, соответственно, окончания процесса зарядки.

Технические характеристики:
Напряжение питания, В 3 ... 6
Ток потребления, мА 2000
Ток заряда, мА 740
Конечное напряжение заряда, В  12,6
Габаритные размеры, мм 39 × 18 × 6,3
Масса, г 5
