Индикатор уровня заряда литий-ионного аккумулятора 3,7В

Модуль предназначен для измерения и отображения уровня заряда литий-ионного или литий полимерного аккумулятора. Индикация осуществляется при помощи светодиодов с уровнями 25%, 50%, 75% и 100%.



Конструктивно модуль выполнен на основе платы из двухстороннего стеклотекстолита, размером 40 × 15 мм. Передняя панель из износоустойчивой плёнки придаёт конструкции законченный вид и делает её брызгозащищённой. При этом, общая высота модуля составляет всего 2,5 мм.



Индикация уровня производится при помощи пяти светодиодов из которых один светится всегда, как индикатор наличия напряжения, а остальные четыре - отображают напряжение согласно таблице:



Напряжение, В	Отображаемый уровень
3,3	25%, светится 2 светодиода
3,5	50%, светится 3 светодиода
3,7	75%, светится 4 светодиода
3,9	100%, светится 5 светодиодов

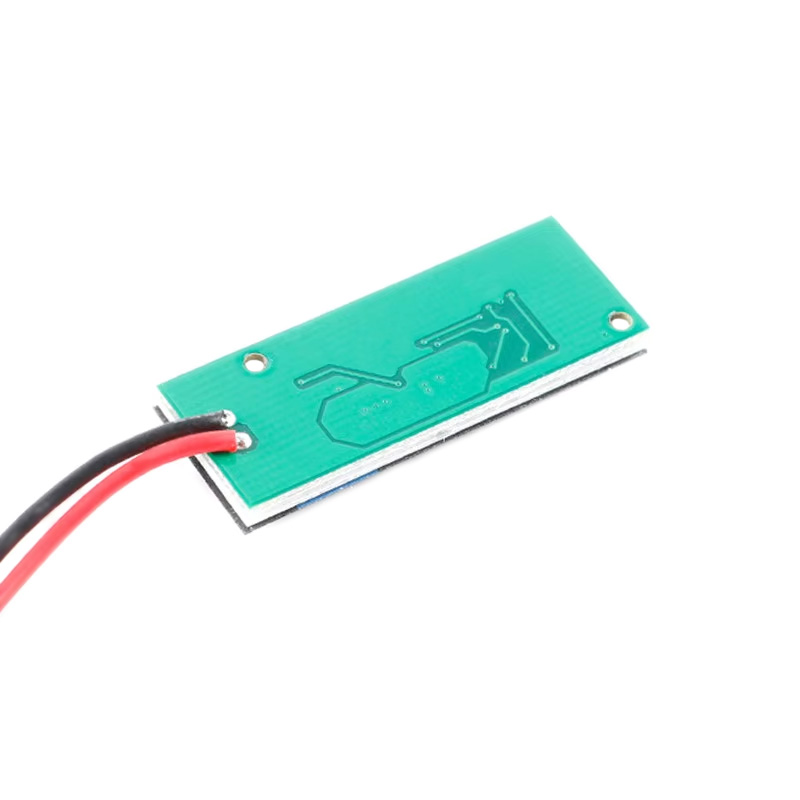

Подключается модуль при помощи двух проводов красного и черного цвета, припаянных к плате с тыльной стороны. Красный провод подключается к положительной клемме источника питания, а чёрный, соответственно к отрицательной.

Технические характеристики:

Напряжение питания, В	2,7 ... 5
Ток потребления, мА	< 50
Габаритные размеры, мм	40 × 15 × 2,5
Масса, г	4,8
