Модуль фотореле XH-M131-12V

Модуль фотореле предназначен для автоматизации освещения. Он управляет включением и выключением реле при изменении интенсивности света. Определяет уровень освещенности фоторезистор, который подключен с помощью кабеля длиной 20 см. При попадании света на фоторезистор, он изменяет свое сопротивление. Из-за этого изменяется напряжение в цепи, которая сигнализирует о количестве света. Модуль можно использовать в проектах, где необходимо срабатывание реле при наличии заданной яркости света (освещение улицы, включение фар автомобиля и т.д.).



Модуль реализован на компараторе LM393, который сравнивает напряжение, сформированное делителем напряжения на фоторезисторе с напряжением, установленным при помощи подстроечного резистора. При превышении заданного порога чувствительности, срабатывает реле.



Конструктивно модуль выполнен на плате из высококачественного двухстороннего стеклотекстолита размерами 53 × 31 мм. Для крепления, по углам платы предусмотрены четыре установочных отверстия под винты М3.

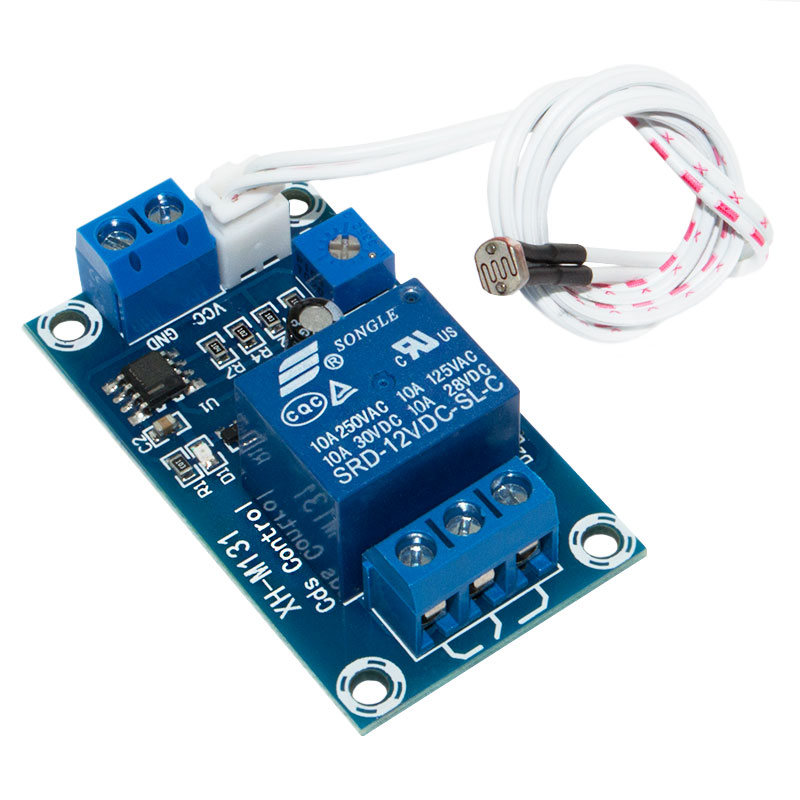

Фоторезистор подключается к модулю при помощи коннектора с маркировкой CDS. Кроме того, на плате модуля имеется 2 клеммника для подключения платы:



J1 (клеммник 1 с двумя контактами): питание реле 12 вольт
J2 (клеммник 2 с тремя контактами): подключение нагрузки



Также на плате установлены 2 светодиода:



D1 (красный):    сигнализирует о питании модуля
D3 (синий) :    включается при превышении заданного порога чувствительности датчика



Подавать питание на плату модуля можно от внешнего источника питания, напряжением 12 Вольт. Применённое на плате реле может коммутировать нагрузку напряжением до 250 Вольт и током до 10 А.

Технические характеристики:

Напряжение питания, В	12 ±10%
Ток потребления, мА	50
Максимальное коммутируемое напряжение, В	250
Максимальный коммутируемый ток, А	10
Габаритные размеры, мм	53 × 31 × 19
Масса, г	23
