Светодиодная матрица из 4 матричных дисплеев на MAX7219

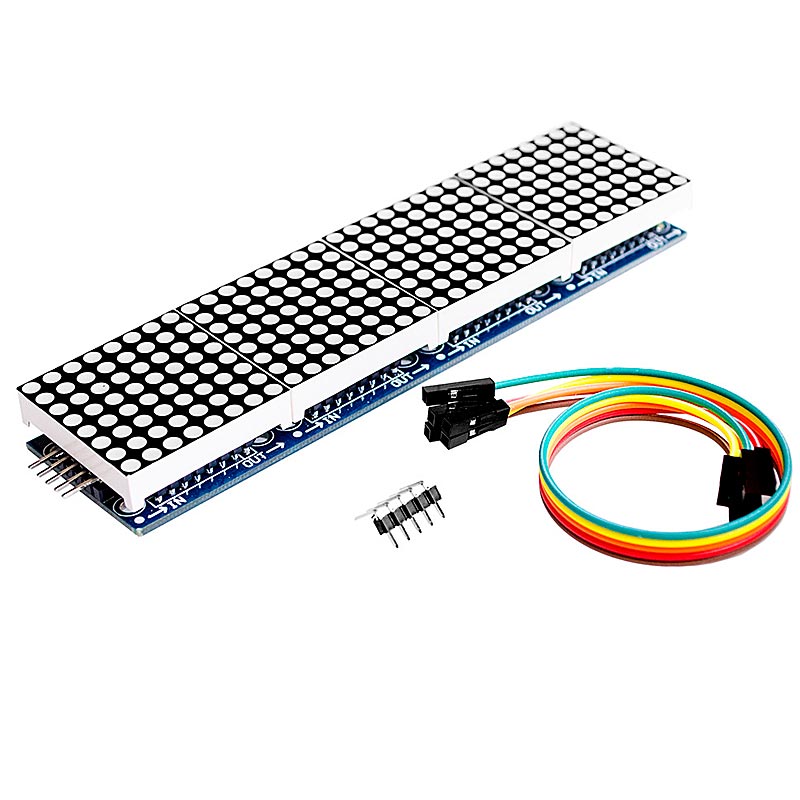

Модуль объединяет на одной плате сразу четыре светодиодных матрицы 8x8 точек диаметром 3мм красного цвета с драйверами MAX7219. Для загрузки данных используется интерфейс SPI, таким образом требуется всего лишь три линии данных. Несколько таких модулей можно включить последовательно, причем, так как размеры платы соответствуют размерам матрицы, модули можно объединять в двухмерные панели. Этот модуль может применяться в проектах, где необходима визуализация текстовой, числовой информации и даже простой графики и анимации. Эта плата может выступить в качестве как небольшой бегущей строки, так и элемента большой информационной панели или экрана.



Модуль собран на микросхемах MAX7219 компании Maxim Integrated и четырёх светодиодных матрицах по 8×8 точек в каждой. MAX7219 представляет собой драйвер, разработанный специально для поддержки восьми светодиодных индикаторов с общим катодом. Микросхема предназначена для связи дисплея с микроконтроллером и управления динамической индикацией. Подключается модуль к управляющему контроллеру при помощи SPI совместимого интерфейса.

Подключение:

VCC:	положительный провод напряжения питания
GND:	общий провод (земля)
DIN:	линия данных
CS:	линия активации передачи данных
CLK:	линия тактирования

Технические характеристики:

Напряжение питания, В	4 ... 5,5
Ток потребления, мА	650
Габаритные размеры, мм	128 × 32 × 15
Масса, г	52
