Регулятор мощности постоянного тока 12-40В 10А ШИМ

Код товара: 63001

В наличии 50 шт.

1+

288,00 ₽

10+

261,40 ₽

40+

237,60 ₽

Количество:

Описание

Модуль предназначен для регулировки скорости двигателей постоянного тока методом широтно-импульсной модуляции. Его также можно применять для изменения яркости ламп накаливания и мощных светодиодов, температуры нагревателей и т.д.



Модуль создан на основе таймера NE555, работающего в режиме генератора частотой 13 кГц с изменяемой скважностью импульсов. С помощью переменного резистора осуществляется изменение длительности импульсов и, как следствие, скорости электродвигателя. Скважность импульсов напряжения постоянного тока изменяется в диапазоне от 10 до 100%.



ШИМ регулятор предназначен для управления нагрузкой до 10 А. Рекомендуется использовать нагрузку немного меньше максимальной силы тока. Для защиты от перегрузок на плате имеется предохранитель на 10 А. Максимальная выходная мощность ШИМ регулятора 400 Вт. В корпус транзистора вмонтировано охлаждающие устройство в виде радиатора, который обеспечивает охлаждение компонента при большой нагрузке.

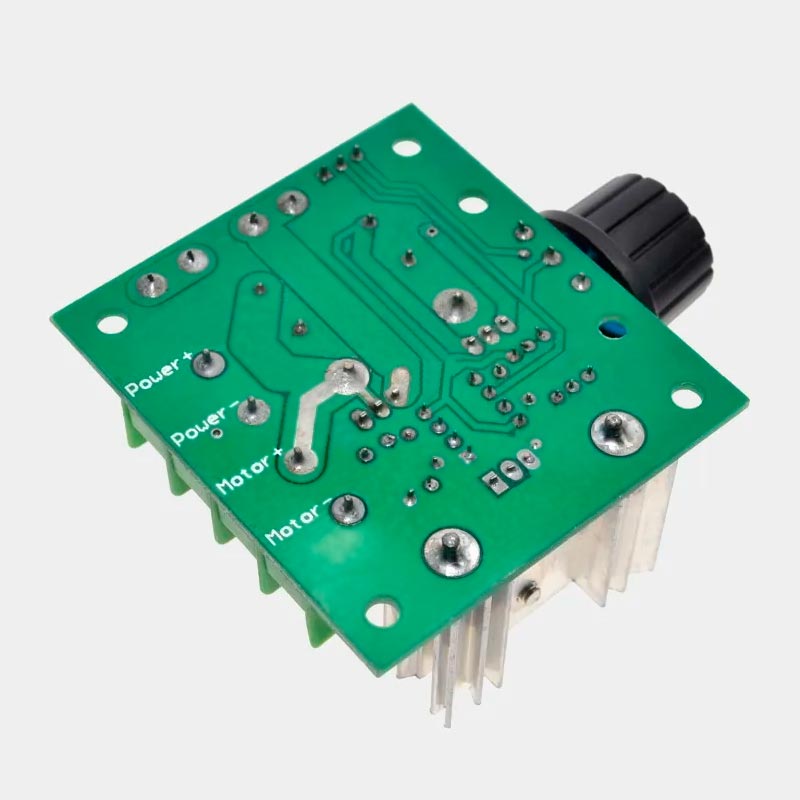

Подключение:
POWER + :

положительная клемма питания

POWER - : отрицательная клемма питания
MOTOR + : положительная клемма двигателя
MOTOR - : отрицательная клемма двигателя

Диапазон входного напряжения питания составляет от 12 до 40 В.



Для крепления модуля по углам платы имеются 4 отверстия под винты М3.

Технические характеристики:
Напряжение питания, В 12 ... 40
Максимальная мощность нагрузки, Вт 400
Максимальный непрерывный выходной ток, А 10
Частота ШИМ, кГц 13
Диапазон регулировки, % 10 ... 100
Габаритные размеры, мм 55 х 60 х 28
Масса, г 70
