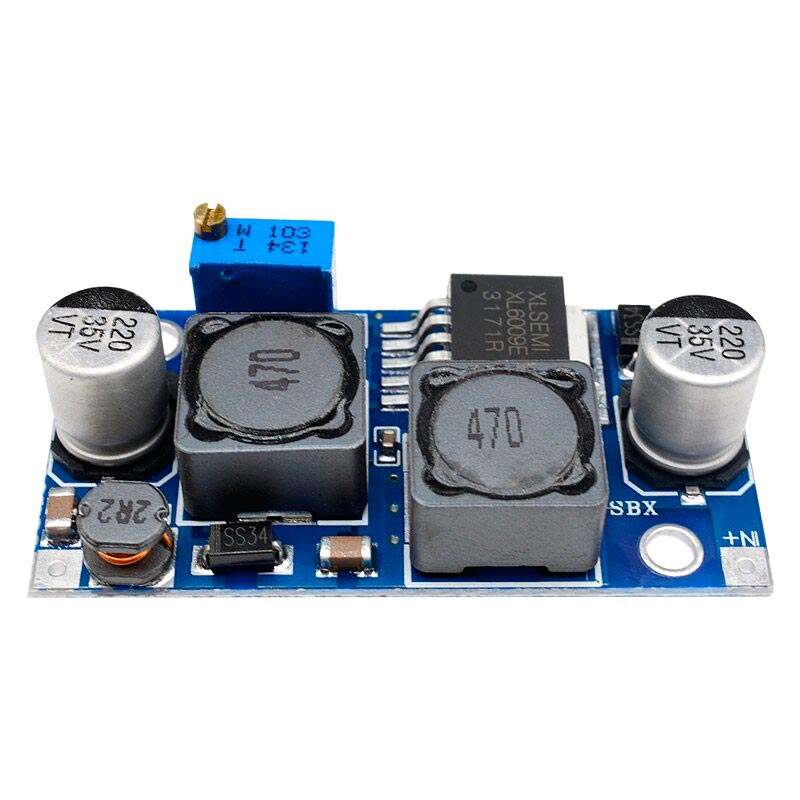

XL6009 - повышающий / понижающий преобразователь напряжения

Код товара: 63401

В наличии 174 шт.

1+

188,00 ₽

5+

179,00 ₽

15+

170,50 ₽

Количество:

Описание

Повышающий-понижающий преобразователь напряжения на микросхеме XL6009, собранный по топологии SEPIC, способен выдавать стабильное напряжение на выходе от 1,25 до 35 вольт при входном напряжении от 5 до 32 вольт. Это значит, что на выходе импульсного преобразователя напряжения всегда будет заданное стабильное напряжение, несмотря на то, что на его входе может быть напряжение как меньше, так и больше чем на его выходе.

Преобразователь имеет встроенную тепловую защиту и ограничение рабочего тока. Регулировка выходного напряжения производится с помощью высокоточного потенциометра.

Преобразователь может применяться в адаптерах для ноутбуков, автомобильных и промышленных устройствах, требующих напряжение выше или ниже уровня питающей сети, в портативной электронике. Он незаменим в солнечных фотоэлектрических системах, системах, использующих энергию ветра, и других приложениях, где имеется высокая нестабильность напряжения.



Технические характеристики:
Входное напряжение, В 5 ... 32
Выходное напряжение, В 1,25 ... 35
Максимальный выходной ток, А 3
Максимальный входной ток, А 4
Амплитуда пульсаций выходного напряжения, мВ < 50
Нестабильность выходного напряжения, % < 2,5
Частота переключения, кГц 400
Диапазон рабочих температур, °С –40 ... +85
Габаритные размеры, мм 52 × 33 × 12
Масса, г 15
Входное напряжение, соблюдая полярность, подаётся на контакты «IN+» и «IN–», а выходное снимается с контактов «OUT+» и «OUT–».



При питании нагрузки с номинальным током потребления более 1 А необходимо установить радиатор сверху на микросхему или лучше всю плату на радиатор, соблюдая изоляцию токопроводящих частей.



Обратите внимание! Минимальное входное напряжение 5 вольт. Модуль работает некорректно при входном напряжении менее 5 вольт, имеется риск получить непредсказуемые высокие показатели напряжения на выходе. Поэтому этот модуль непригоден для питания устройств от аккумуляторов 18650 и им подобных на 3,7 В.
