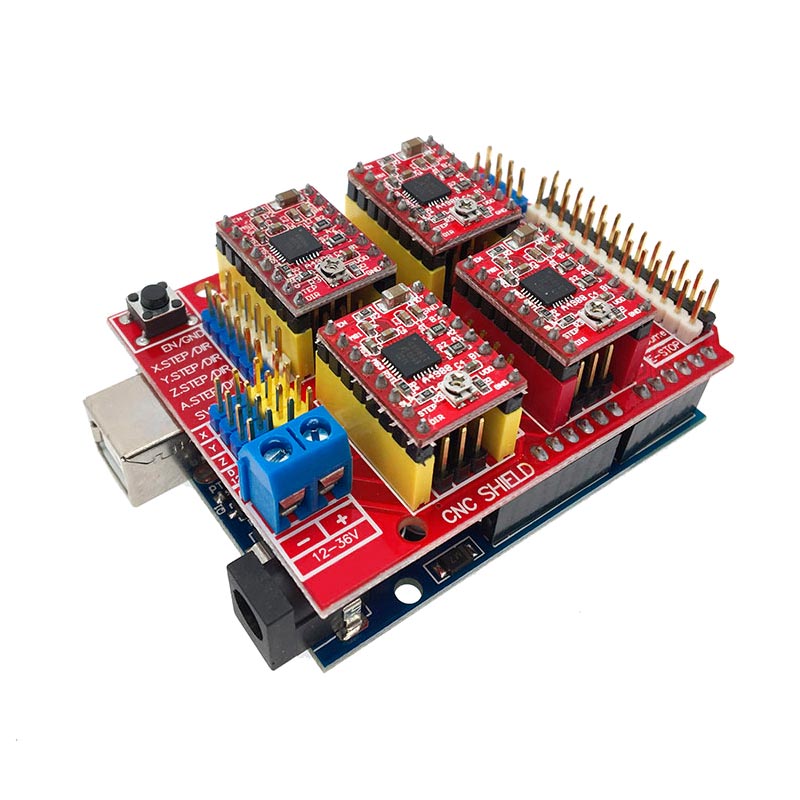

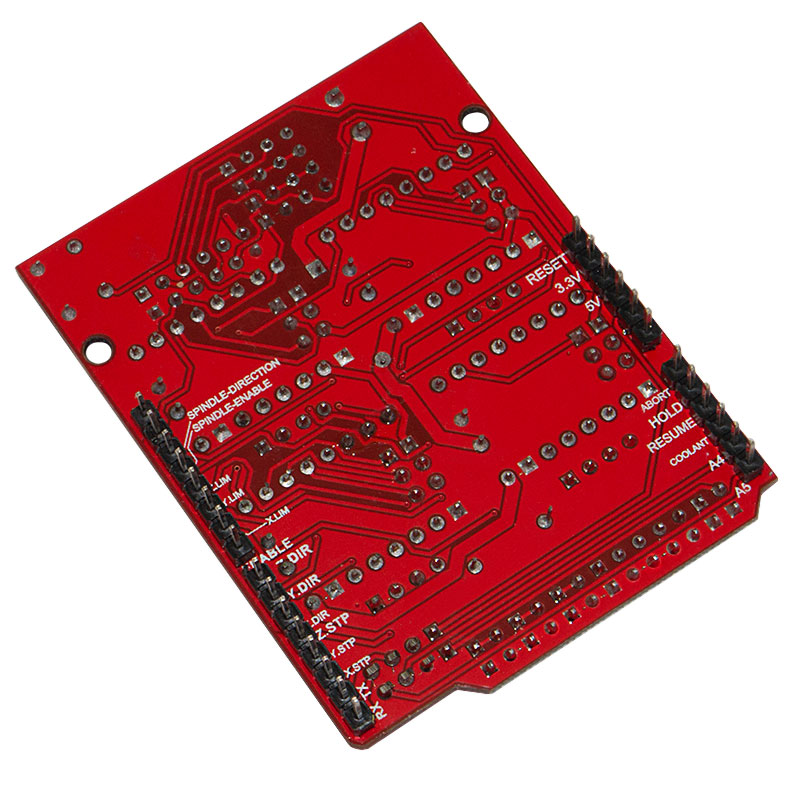

Плата расширения ЧПУ Arduino UNO CNC shield v3. 0

Плата расширения UNO CNC Shield V3 разработана специально для использования совместно с микроконтроллером Arduino UNO. Она позволяет создавать устройства различного назначения, включая 3D-принтеры, станки с ЧПУ (числовое программное управление), промышленные роботы и автоматическое оборудование для обработки материалов. Это устройство расширяет возможности базового контроллера Arduino UNO и упрощает подключение оборудования для автоматизации производственных процессов.



---



Основные характеристики:



• Совместимость: Подходит исключительно для Arduino UNO Rev3.
• Интерфейсы управления двигателями: Поддерживает подключение драйверов шаговых двигателей A4988 и DRV8825.
• Поддерживаемые типы устройств: Может использоваться для построения автоматизированных систем, таких как:
• 3D-принтеры
• Станки с ЧПУ (гравировка, фрезеровка, маркировка)
• Портальные системы резания
• Индустриальные манипуляторы (роботы)



---



Особенности конструкции:

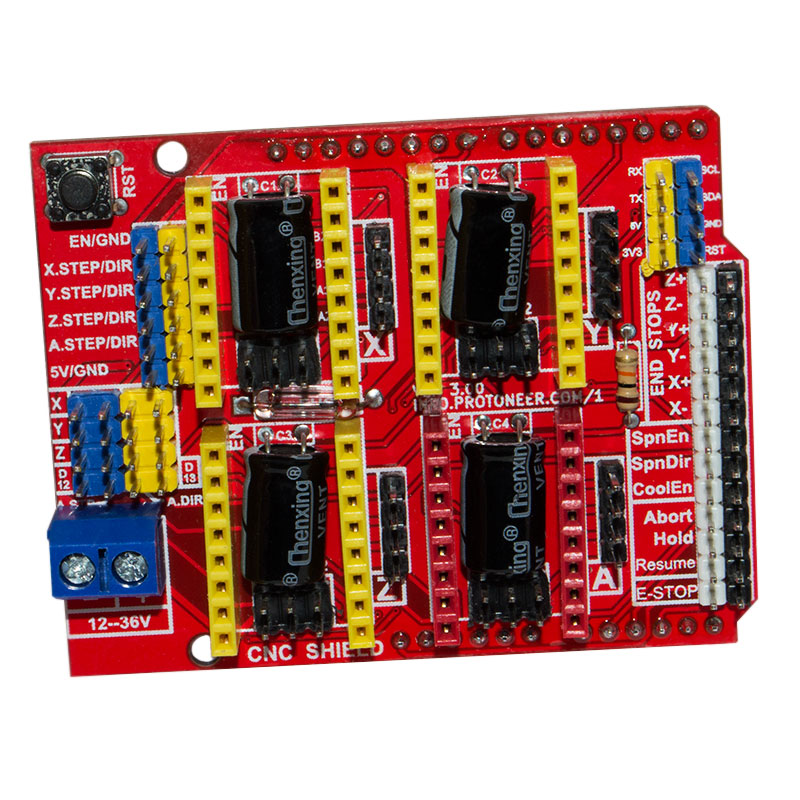

• Количество слотов для драйверов: Имеет четыре разъема для установки модулей управления двигателем:



• Три разъема жёлтого цвета предназначены для осей координат X, Y и Z соответственно.
• Один разъем красного цвета предназначен для дополнительной оси А (например, вращение шпинделя).



• Режимы настройки драйверов: Предусматривает установку режимов микрошага для каждого двигателя отдельно.
• Дополнительные выходы: Предоставляет дополнительные выводы для датчиков конца хода (Endstops), нагревательных элементов (Heaters), охлаждения (Fans) и питания периферии.



---



Технические параметры:



• Напряжение питания: 12-24V DC.
• Максимальное потребление тока каждым драйвером: зависит от используемого типа (A4988 - около 2A, DRV8825 - до 2.5A).
• Интерфейс программирования: подключается непосредственно к контактам Arduino UNO.
• Совместима с популярными прошивками Marlin, GRBL и Repetier для реализации алгоритмов управления оборудованием.



---


Применение:



UNO CNC Shield V3 используется для построения небольших проектов автоматизации производства, прототипирования изделий, изготовления деталей методом механической обработки или аддитивного производства (3D-печати). Эта плата обеспечивает стабильную работу всех необходимых компонентов и облегчает процесс интеграции программного обеспечения с аппаратурой.



UNO CNC Shield V3 является важным элементом экосистемы Arduino, позволяя расширить функциональность базовых плат и реализовать проекты автоматизации производственного процесса на уровне любительского или полупрофессионального оборудования.



---

Технические характеристики:

Напряжение питания, В	12 ... 36
Габаритные размеры, мм	65 × 55 × 20
Масса, г	32
