Плата расширения Nano Sensor Shield V3.0

Модуль расширения Nano Sensor Shield V3.0 предназначен для удобного подключения периферии к плате Arduino NANO. Он облегчает подключение различных исполнительных устройств и датчиков. Плата может применяться в проектах, где необходимо использовать большое количество входов и выходов для подключения датчиков или исполнительных устройств.

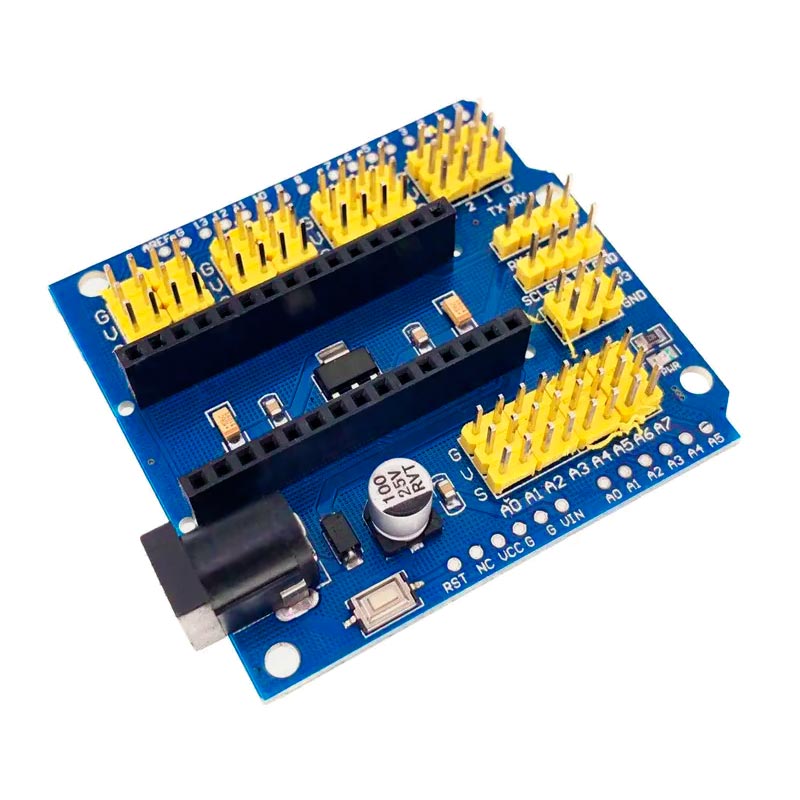

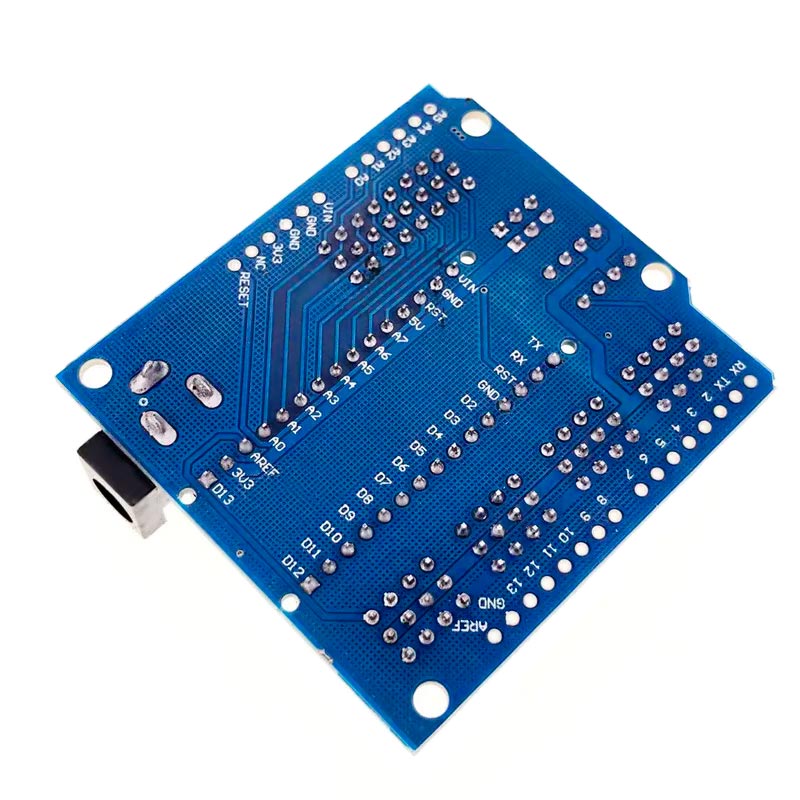

В центре платы расширения расположены PBS коннекторы для подключения контроллеров Arduino NANO и Arduino Pro Mini. При установке Arduino Pro Mini важно обратить внимание на то, чтобы выводы GND платы контроллера совпадали с аналогичными контактами модуля расширения. По краям модуля имеются контактные площадки для монтажа дополнительных колодок, аналогично контроллеру ARDUINO UNO.



Каждый вывод порта имеет собственные контакты для питания и общего провода датчика. На плате так же имеется стабилизатор напряжения 3,3 В и 3 разъема для питания устройств с таким напряжением. Для подключения шины I²C и UART, соответствующие им выводы выведены на отдельные коннекторы.



Для подключения напряжения питания, на модуле установлен разъём 5,5 х 2,1 мм, такой же, как на плате ARDUINO UNO. Диапазон напряжения внешнего источника питания составляет 7 ... 12 В. О наличии питания сигнализирует светодиод PWR.

Технические характеристики:

Напряжение питания, В	7 ... 12
Габаритные размеры, мм	57 × 53 × 15
Масса, г	21
