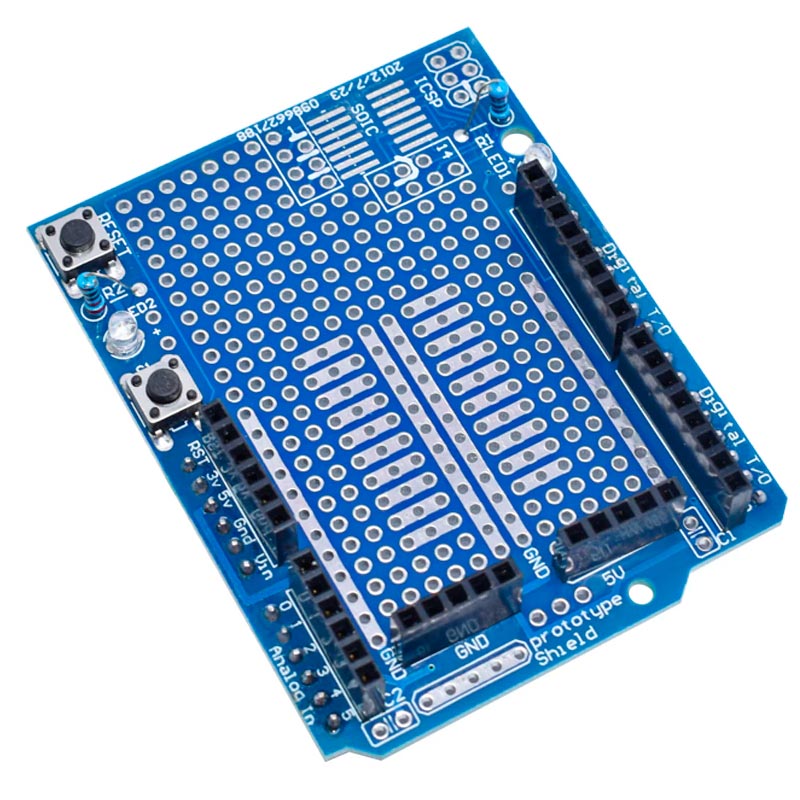

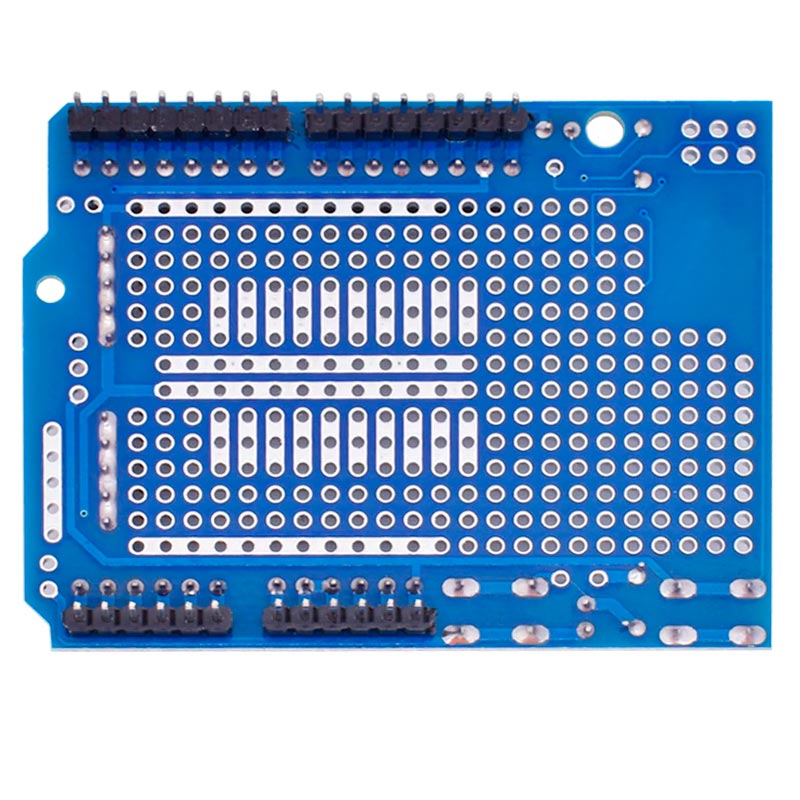

Плата расширения Arduino Proto Shield

Код товара: 87301

В наличии 50 шт.

1+

94,00 ₽

15+

89,90 ₽

50+

82,50 ₽

Количество:

Описание

Модуль Arduino Proto Shield предназначен для упрощения и ускорения процесса разработки и отладки собственных схем, работающих в комплексе с контроллером ARDUINO UNO. Для сборки своей схемы имеется возможность припаять радиоэлементы непосредственно к множественным свободным контактным площадкам. Также в комплект входит беспаечная макетная плата на 170 отверстий, использование которой позволит быстро собрать, протестировать и отладить электронную схему не прибегая к помощи паяльника.



На плате предусмотрены PBS разъёмы, дублирующие все порты Ардуино, а также место для монтажа интегральных микросхем в DIP корпусах с шагом 2,54 мм, и поверхностного монтажа с шагом 1,27 мм. В целом, Arduino Proto Shield является отличным средством для объединения в единый законченный прототип вашей схемы и контроллера Ардуино.



Напряжение питания на модуль поступает с контактов 5V и GND контроллера ARDUINO UNO. Оно подключено к двум шинам, расположенным в центре области для сквозного монтажа микросхем. Эти шины удобно использовать для подключения питания к микросхемам в DIP корпусах.



На плате модуля установлены две кнопки и два светодиода. Одна из кнопок дублирует кнопку RESET контроллера Ардуино, вторая одним контактом подключена к земле, а второй свободен. Таким образом её можно использовать в проекте. Оба светодиода также подключены к земле и имеют последовательно включенный токоограничивающий резистор. Они могут быть подключены к плюсу питания или любому порту контроллера для индикации нужных вам событий или состояний.

Технические характеристики:
Габаритные размеры, мм 70 х 54 х 19
Масса, г 31
