Модуль чтения бесконтактных карт PN532 NFC RFID V3

Модуль PN532 предназначен для считывания и эмуляции RFID меток ISO14443A (MIFARE), ISO14443B, FeLiCa, ISO18092, ECMA 340 Peer-to-Peer, работающих на частоте 13,56 МГц и может применяться для любительских и коммерческих систем контроля доступа, бесконтактной идентификации, платёжных систем и т. д.

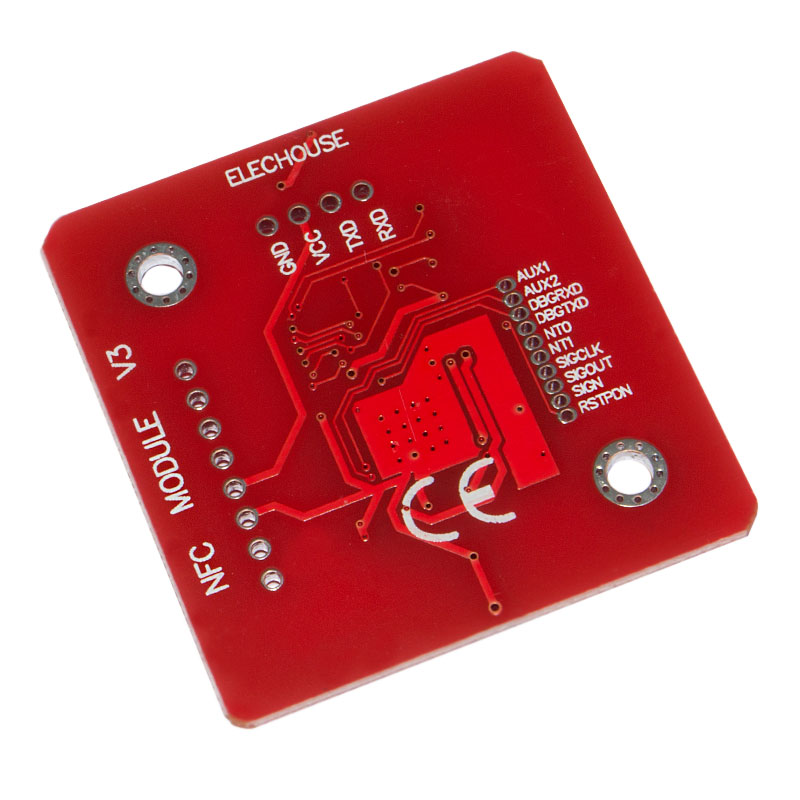

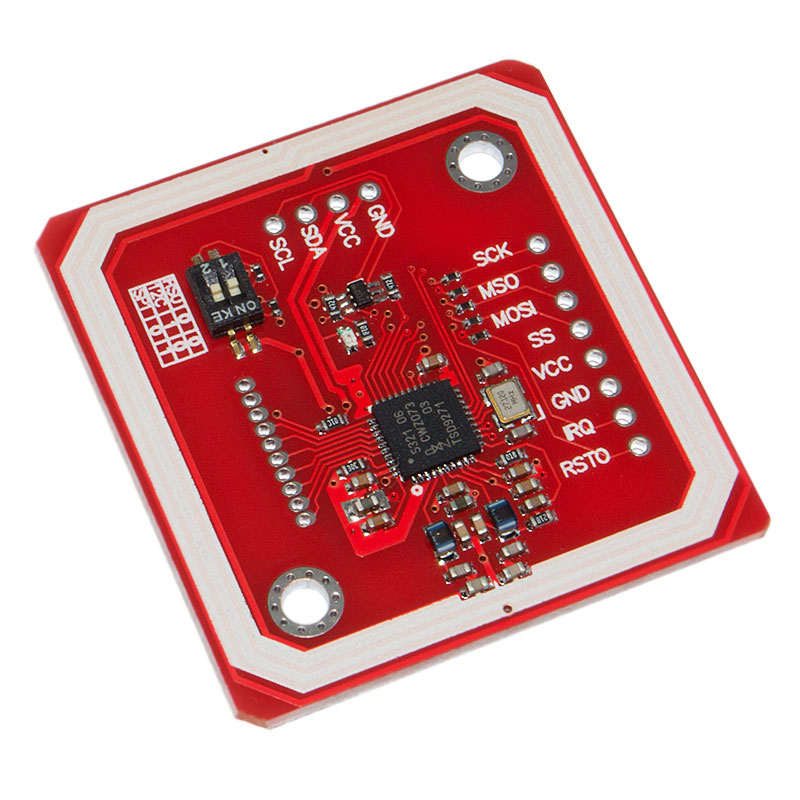

Модуль собран на микросхеме PN532/C1 фирмы NXP Semiconductors. Она может подключаться к микроконтроллеру посредством интерфейса SPI со скоростью до 10 Мбит/с, I²C до 400 кбит/с или UART до 1,2 Мбит/с. Тип используемого интерфейса выбирается при помощи сдвоенного DIP переключателя на плате.

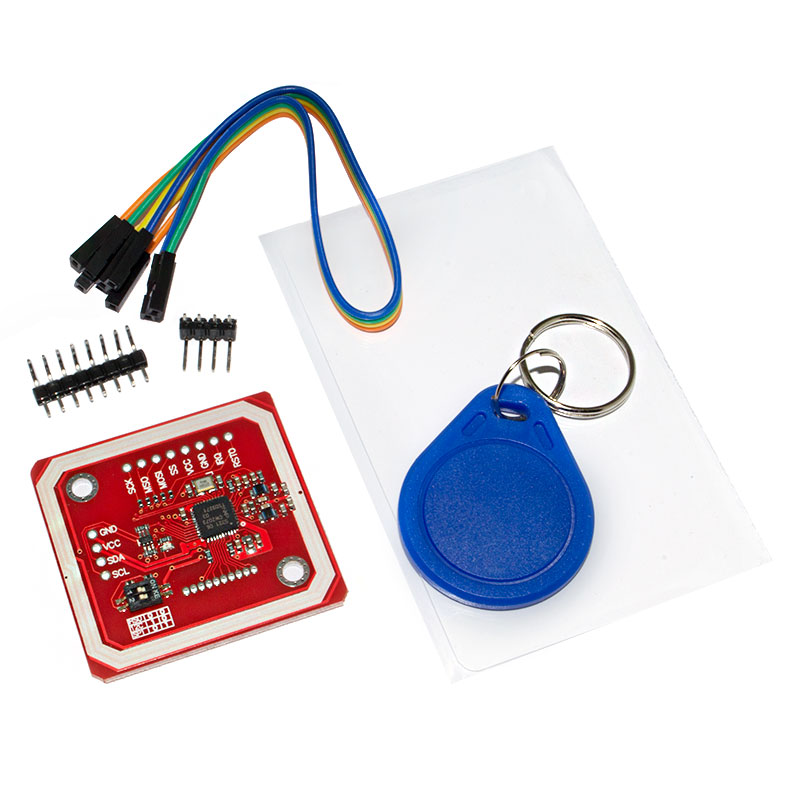

В комплекте поставляется карточка и брелок MIFARE Classic 1K, что позволяет быстро начать работу с устройством. Модуль поддерживает карты стандарта Mifare 1k, 4k, UltraLight, DesFire, CD97BX, CD light, DesFire, P5CN072 (SMX), IRT5001, RCS_860 и RCS_854.



Питание осуществляется от источника питания напряжением. 3,3 - 5 вольт. Микросхема PN532 имеет в своём составе встроенный стабилизатор с малым падением, благодаря чему достигается качественная работа во всем диапазоне напряжений. Логические выходы рассчитаны на 3,3 вольта, но на плате предусмотрены токоограничивающие резисторы на 100 Ом, а линии шины I²C содержат полноценную схему согласования уровней. Поэтому, модуль можно безбоязненно подключать к контроллеру с питанием 5 вольт.



Для подключения модуля к Ардуино имеется библиотека Adafruit-PN532. Эта библиотека поддерживает работу только с использованием интерфейсов SPI и I²C. Библиотеки с поддержкой высокоскоростного UART можно загрузить с elechouse/PN532.



---

Технические характеристики:

Напряжение питания, В	3,3 ... 5
Ток потребления, мА	150
Габаритные размеры, мм	41 × 44 × 5
Масса, г	20

---
