Понижающий преобразователь с регулятором XL4016E1+R с 4...40 до 1,25...36 вольт 8A
Код товара: 63613
В наличии 44 шт.
1+
358,90 ₽
4+
341,80 ₽
7+
325,51 ₽
Количество:
Описание
Понижающий регулируемый преобразователь XL4016E1 предназначен для преобразования входного напряжения более низкое стабилизированное выходное напряжение. Его можно применять в качестве блока питания, источника питания мощных светодиодов, регулятора оборотов коллекторного двигателя постоянного тока и т.д.

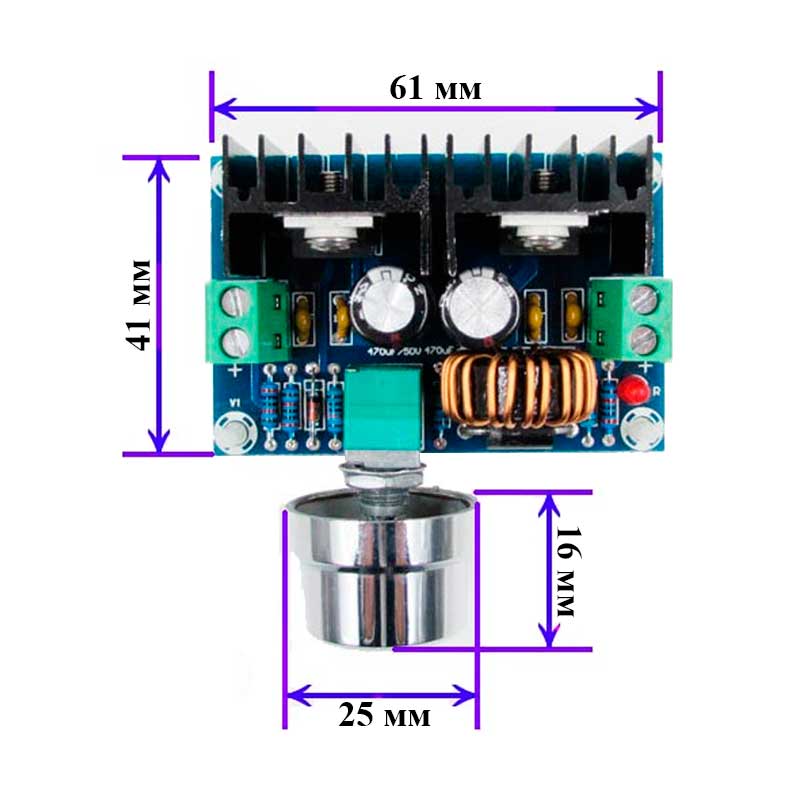

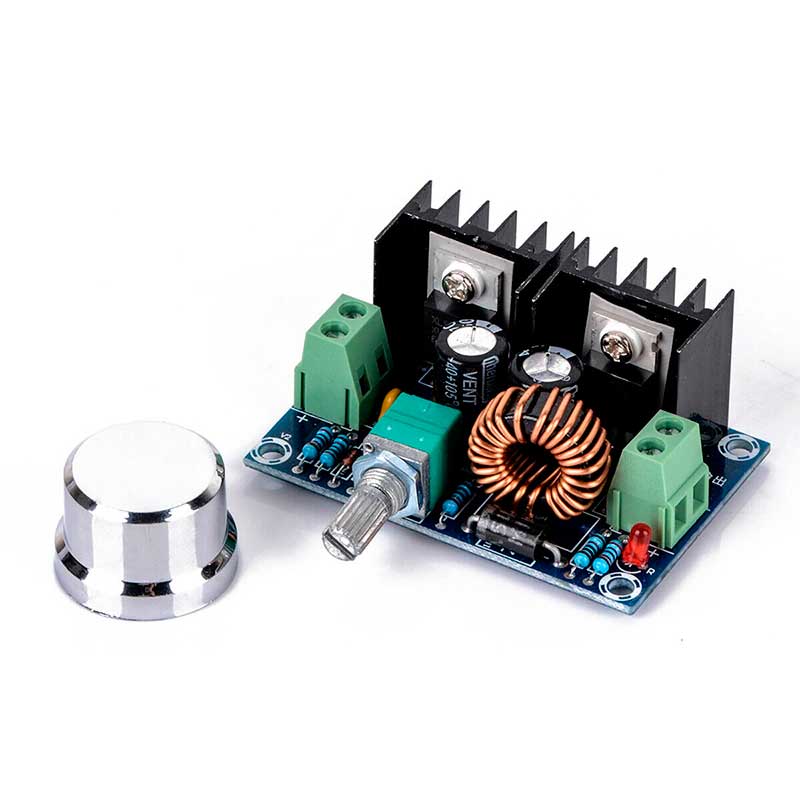

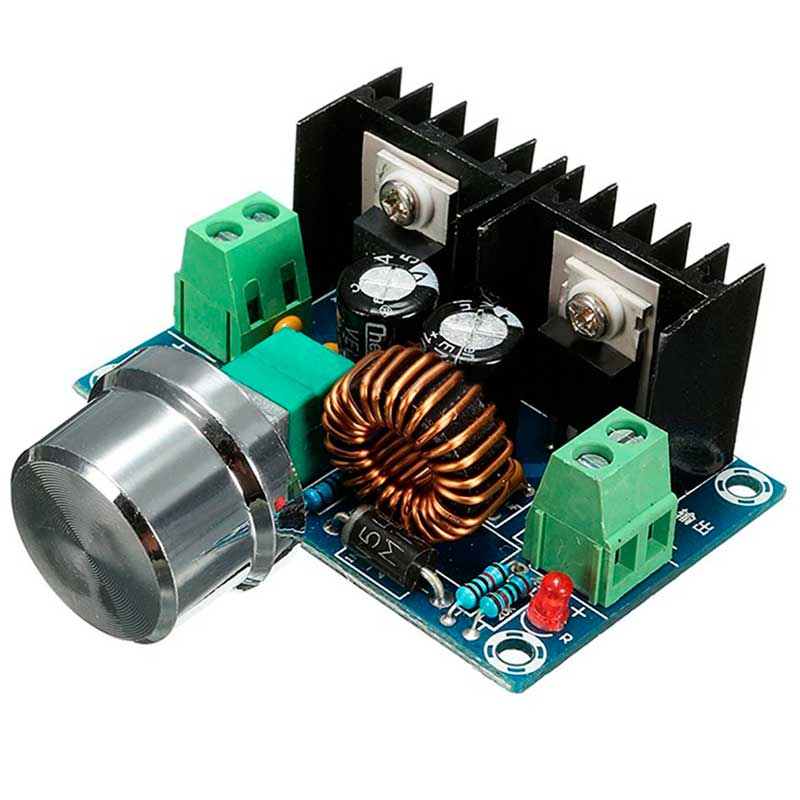

Конструктивно модуль выполнен на печатной плате из стеклотекстолита размером 61 х 41 мм с двумя ребристыми алюминиевыми радиаторами, предназначенными для отвода тепла во время работы. Схема собрана на базе интегрального ШИМ-контроллера XL4016, имеющего защиту от короткого замыкания и перегрева. При срабатывании защиты от перегрева входное напряжение автоматически отключается. КПД преобразователя достигает 93%. Максимальная выходная мощность составляет 100 Вт, а частота преобразования - 180 кГц. Установка выходного напряжения осуществляется при помощи переменного резистора, на валу которого установлена пластиковая ручка для удобной регулировки.
Конструктивно модуль выполнен на печатной плате из стеклотекстолита размером 61 х 41 мм с двумя ребристыми алюминиевыми радиаторами, предназначенными для отвода тепла во время работы. Схема собрана на базе интегрального ШИМ-контроллера XL4016, имеющего защиту от короткого замыкания и перегрева. При срабатывании защиты от перегрева входное напряжение автоматически отключается. КПД преобразователя достигает 93%. Максимальная выходная мощность составляет 100 Вт, а частота преобразования - 180 кГц. Установка выходного напряжения осуществляется при помощи переменного резистора, на валу которого установлена пластиковая ручка для удобной регулировки.

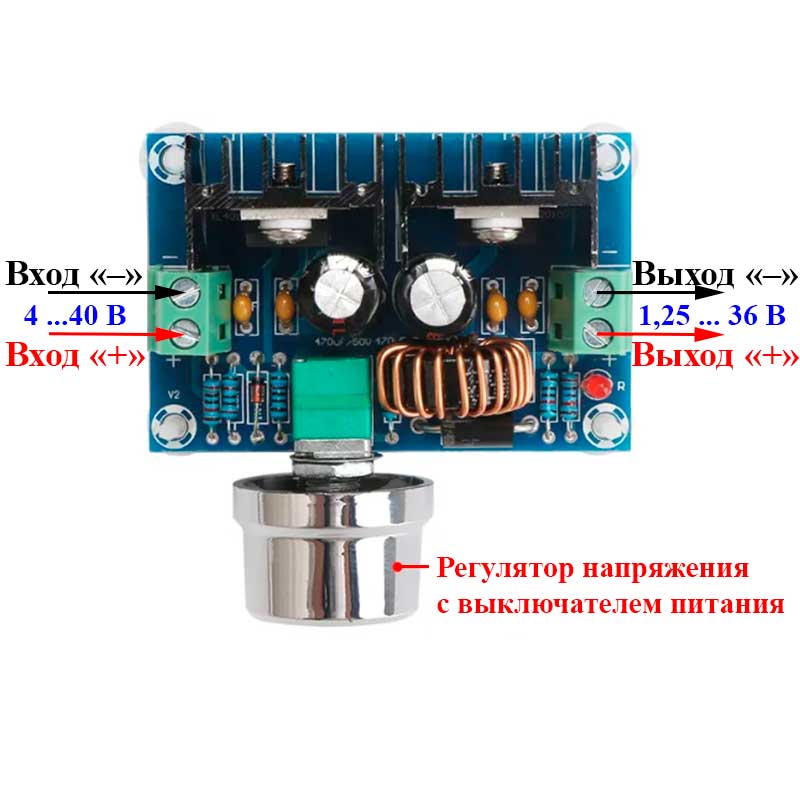

Подключение модуля производится при помощи двух винтовых клеммников, расположенных на противоположных сторонах платы.
IN+: | положительная клемма входного напряжения |
IN–: | общий провод, земля |
OUT+: | положительная клемма выходного напряжения |
OUT–: | общий провод, земля |
На плате имеется светодиод, индицирующий о подаче выходного напряжения на устройство.
Максимальный выходной ток модуля составляет 8 А. Установленный радиатор можно заменить на более мощный. Несмотря на то что микросхема и диод установлены на разные радиаторы, соответствующие контакты на схеме соединены, что позволяет укрепить их на одной поверхности при замене радиатора на более мощный. Диапазон входного напряжения питания составляет от 4 до 40 В, а выходного - от 1,25 до 36 В.
Входное напряжение, В | 4 ... 40 |
Выходное напряжение, В | 1,25 ... 36 |
Максимальный ток нагрузки, А | 8 |
Частота переключения, КГц | 180 |
Максимальная выходная мощность, Вт | 100 |
КПД, % | 93 |
Диапазон рабочих температур, °С | –40 ... 125 |
Габаритные размеры, мм | 61 x 41 x 26 |
Масса, г | 50 |
