Модуль тестер емкости аккумуляторов (ZB2L3 V2.3s)

Модуль ZB2L3 предназначен для измерения емкости аккумуляторов. Может использоваться для тестирования различных типов аккумуляторов, включая свинцово-кислотные, литиевые и другие.

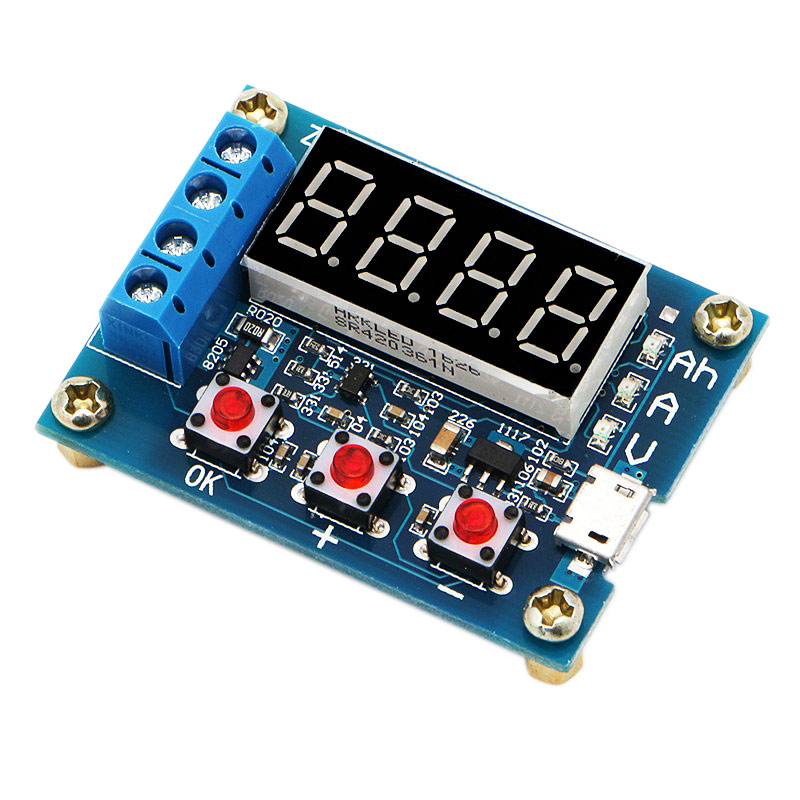

Конструктивно модуль выполнен на плате из стеклотекстолита размерами 50×37 мм с четырьмя крепёжными отверстиями под винт М3 по углам. Для отображения информации используется четырёхразрядный светодиодный дисплей с высотой цифры 9 мм. Три тактовых кнопки используются для настройки и оперативного управления.  Винтовой клеммник служит для подключения испытуемого аккумулятора и нагрузочных резисторов. Питание модуля осуществляется от стабилизированного источника напряжением 5 вольт с использованием разъёма микро USB.

---


Способ применения:

✓ Перед тестированием полностью зарядите батарею.

Подключите батарею к входным клеммам, соблюдая полярность. Устройство может быть повреждено от обратной полярности. Подключите нагрузку к клеммам, и подключите питание к микро USB. Для питания можно использовать зарядное устройство от телефона. Тестер будет показывать напряжение аккумуляторной батареи. Для того чтобы начать тест нажмите кнопку 'ОК' напряжение завершения разряда определяется автоматически. Чтобы уменьшить или увеличить напряжение отключения нажимаем клавиши '+' или '–' устанавливая нужное напряжение. При однократном нажатии клавиши '+' или '–' во время тестирования разряд батареи приостанавливается, возможно изменить напряжение отключения. После нажатия кнопки 'ОК' тест продолжается.

Во время теста дисплей поочередно отображает емкость - Аh, ток - А, напряжение - V. После окончания теста дисплей мигает и отображает емкость Ah.

Ошибки:

Егг1 - напряжение батареи выше 15V;
Егг2 - напряжение батареи ниже напряжения окончания разряда;
ЕггЗ - батарея не способна выдержать ток разряда нагрузки по причине высокого внутреннего сопротивления или большого падения на проводах и соединителях;
Егг4 - ток слишком велик (более 3,1 А).

Калибровка:

Подключаем резистор сопротивлением 5 Ом;
Одновременно нажав все три кнопки, подключаем питание к USB;
После входа в режим калибровки дисплей показывает 0u0А;

• Первый шаг калибровки: накоротко соединяем положительную и отрицательную клеммы входа и нажимаем кнопку 'ОК'.
• Второй шаг: дисплей показывает J10u - подаем 10,00 вольт на положительную и отрицательную клеммы и нажимаем кнопку 'ОК'.
• Третий шаг: дисплей показывает J2.0A - в разрыв питания подключаем Амперметр, подключаем резистор 5 Ом, подаем 10,00 вольт на положительную и отрицательную клеммы и сверяем показания Амперметра, если нужно регулируем напряжение, устанавливая ток 2 ампера и нажимаем кнопку 'ОК'.


Если калибровка прошла правильно и прибор считает данные калибровки надежными, отобразятся 4 цифры калибровки, иначе попытка калибровки будет игнорирована и окончена.

При неудачной калибровке начальные параметры могут не сохранится, и понадобится проводить калибровку повторно.

---

Технические характеристики:

Напряжение питания, В	4,5 ... 6
Ток потребления, мА	≤ 70
Входное напряжение, В	1 ... 15
Напряжение отсечки, В	0,5 ... 11
Максимальный ток, мА	3000
Погрешность измерения напряжения, %	1
Погрешность измерения тока, %	2
Максимальная измеряемая ёмкость, А·ч	9999
Габаритные размеры, мм	50 × 37 × 17
Масса, г	27
