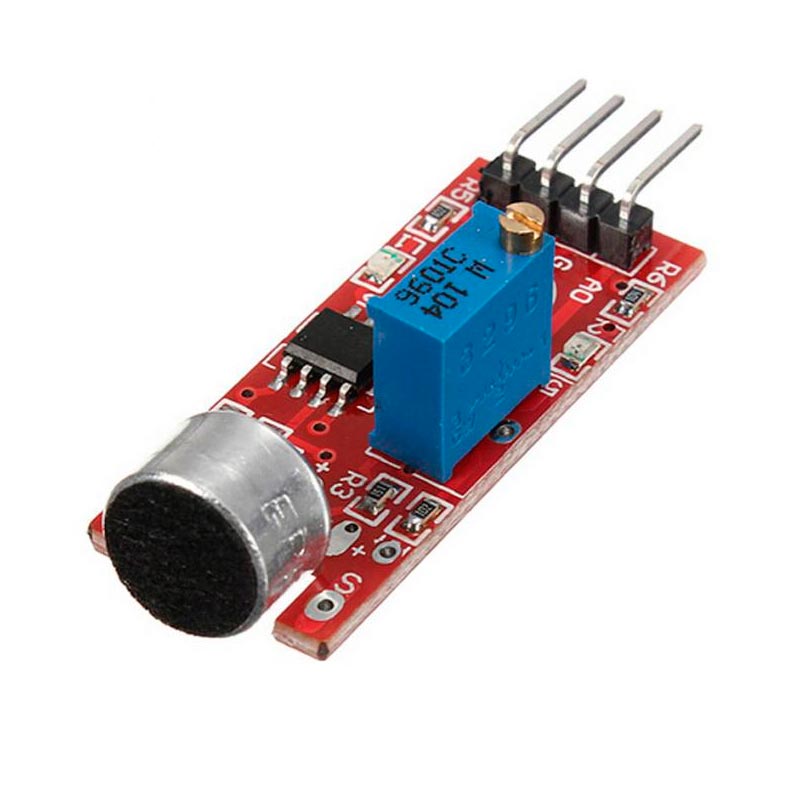

Модуль микрофонного усилителя KY-037

Код товара: 87101

Нет в наличии

1+

45,40 ₽

10+

42,00 ₽

25+

40,00 ₽

Количество:

Описание

Модуль микрофонного усилителя предназначен для усиления звукового сигнала, поступающего от электретного микрофона и обнаружения звуков громкость которых выше заданного порогового значения. Он может использоваться для обнаружения щелчков, хлопков, шагов, применяться в охранных системах и устройствах автоматики.



Модуль собран с использованием чувствительного электретного микрофона и компаратора LM393. На положительном входе компаратора напряжение зафиксировано на уровне половины напряжения питания. На отрицательном входе образован делитель напряжения у которого на плюс питания подключен подстроечный многооборотный резистор, а на минус - микрофон. Как только амплитуда на положительном входе достигает значения половины напряжения питания, состояние выхода компаратора меняется. Таким образом модуль можно настроить так, чтобы при громком звуке сигнал на выходе D0 менялся как с "0" на "1", так и наоборот с "1" в "0". Также у этого модуля имеется и аналоговый выход A0. Сигнал на него поступает непосредственно с микрофона. Его можно подключить к аналоговому порту контроллера и оценивать уровень сигнала с применением АЦП.

Подключение:
A0: аналоговый выход
G: общий провод, земля, минус питания
D0: цифровой выход
+: положительный провод напряжения питания

На плате имеется два светодиода. Первый, отмеченный как L1, индицирует наличие напряжения питания. Второй - L2, отображает состояние цифрового выхода. Светится при логической "1" на выходе D0 и гаснет при логическом "0".

Технические характеристики:
Напряжение питания, В 3,3 ... 5
Габаритные размеры, мм 40 × 15 × 12
Масса, г 3,1

Схема электрическая принципиальная модуля микрофонного усилителя KY-037
Схема электрическая принципиальная модуля микрофонного усилителя KY-037
