Модуль Кольцо из 16 адресных светодиодов WS2812

Модуль кольцо из 16 адресных светодиодов WS2812 может применяться для индикации, освещения, оформления интерьера, создания декоративной подсветки предметов.

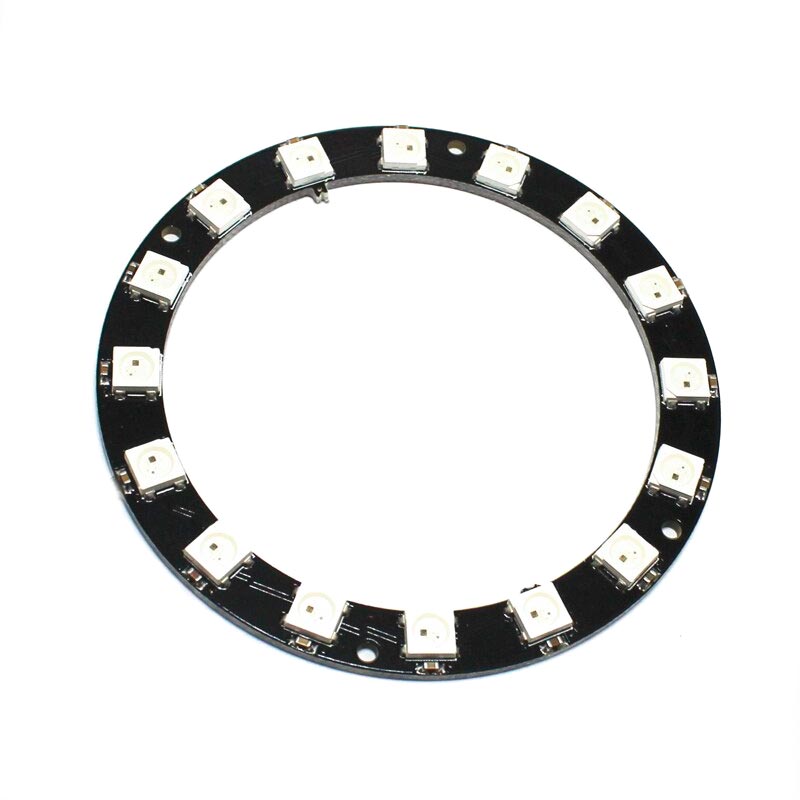

Модуль выполнен в виде кольца с шестнадцатью адресными светодиодами, где каждый из них представляет собой RGB светодиод с интегрированной схемой управления, которой можно управлять с помощью микроконтроллера. Каждый канал цвета отдельного пикселя поддерживает до 256 уровней яркости, что даёт в результате 16 миллионов цветов и оттенков. Скорость передачи данных по шине составляет до 800 Kbps.



Сборка позволяет включать последовательно неограниченное количество модулей и управлять при этом каждым диодом отдельно, устанавливая яркость каждого из 3 каналов. Исполнение на отдельной плате позволяет сразу использовать этот модуль в реальных проектах.



Управление осуществляется по одному проводу, как и соединение модулей между собой. Важной особенностью является достаточно высокое потребление тока этими светодиодами, и несмотря на совместимость с классическими Arduino платами по питанию 5В, для питания модуля лучше использовать отдельный источник питания. Модуль не имеет защиты от переполюсовки питания, будьте внимательны при подключении!

Подключение:

DI:	цифровой вход данных
5V:	положительная линия источника питания
GND:	общий провод (земля)
DO:	цифровой выход данных

Технические характеристики:

Напряжение питания, В	4 ... 7
Ток потребления, мА	960*
Внешний диаметр кольца, мм	68
Внутренний диаметр кольца, мм	54
Толщина модуля, мм	3
Масса, г	8

* Ток потребления указан для режима в котором все светодиоды включены на максимальную яркость.
