Понижающий регулируемый преобразователь XL4016E1 предназначен для преобразования входного напряжения более низкое стабилизированное выходное напряжение. Его можно применять в качестве блока питания, источника питания мощных светодиодов, регулятора оборотов коллекторного двигателя постоянного тока и т.д.

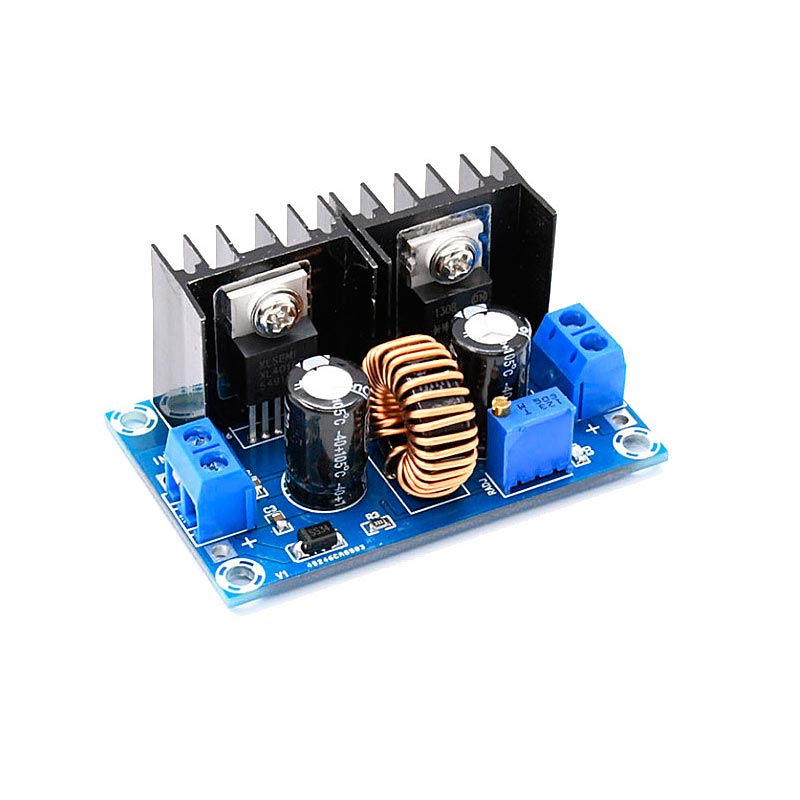

Конструктивно модуль выполнен на печатной плате из стеклотекстолита размером 61×41 мм с двумя ребристыми алюминиевыми радиаторами, предназначенными для отвода тепла во время работы. Схема собрана на базе интегрального ШИМ-контроллера XL4016, имеющего защиту от короткого замыкания и перегрева. При срабатывании защиты от перегрева входное напряжение автоматически отключается. КПД преобразователя достигает 93%. Максимальная выходная мощность составляет 100 Вт, а частота преобразования - 180 кГц. Установка выходного напряжения осуществляется с помощью многооборотного подстроечного резистора.
Подключение модуля производится при помощи двух винтовых клеммников, расположенных на противоположных сторонах платы.
Подключение:
| IN+: |
положительная клемма входного напряжения |
| IN–: |
общий провод, земля |
| OUT+: |
положительная клемма выходного напряжения |
| OUT–: |
общий провод, земля |
На плате имеется светодиод, индицирующий о подаче выходного напряжения на устройство.
Максимальный выходной ток модуля составляет 8 А. Установленный радиатор можно заменить на более мощный. Несмотря на то что микросхема и диод установлены на разные радиаторы, соответствующие контакты на схеме соединены, что позволяет укрепить их на одной поверхности при замене радиатора на более мощный. Диапазон входного напряжения питания составляет от 4 до 40 В, а выходного - от 1,25 до 36 В.
Технические характеристики:
| Входное напряжение, В |
4 ... 40 |
| Выходное напряжение, В |
1,25 ... 36 |
| Максимальный ток нагрузки, А |
8 |
| Частота переключения, кГц |
180 |
| Максимальная выходная мощность, Вт |
100 |
| КПД, % |
93 |
| Рабочая температура, °C |
–40 ... +125 |
| Габаритные размеры, мм |
60 × 37 × 26 |
| Масса, г |
40 |
