Модуль восьмиразрядный семисегментный дисплей 0,36" на MAX7219

Дисплей из восьми семисегментных индикаторов с точкой является удобным средством для вывода цифровой информации. Этот модуль может применяться в проектах, где необходима визуализация преимущественно числовых данных, таких как, температура, таймер, часы, количество предметов и т.д.



Модуль собран на микросхеме MAX7219 компании Maxim Integrated и двух четырёхразрядных семисегментных индикаторах с высотой цифры 9 мм. Микросхема MAX7219 представляет собой драйвер, разработанный специально для поддержки восьми светодиодных индикаторов с общим катодом. Он предназначен для связи дисплея с микроконтроллером и управления динамической индикацией. Подключается модуль к управляющему контроллеру при помощи SPI совместимого интерфейса. На плате имеются отверстия для установки штыревого разъёма. При необходимости можно соединить последовательно до 8 таких дисплеев.



---

Подключение:

VCC:	положительный провод напряжения питания
GND:	общий провод (земля)
DIN:	линия данных
CS:	линия активации передачи данных
CLK:	линия тактирования

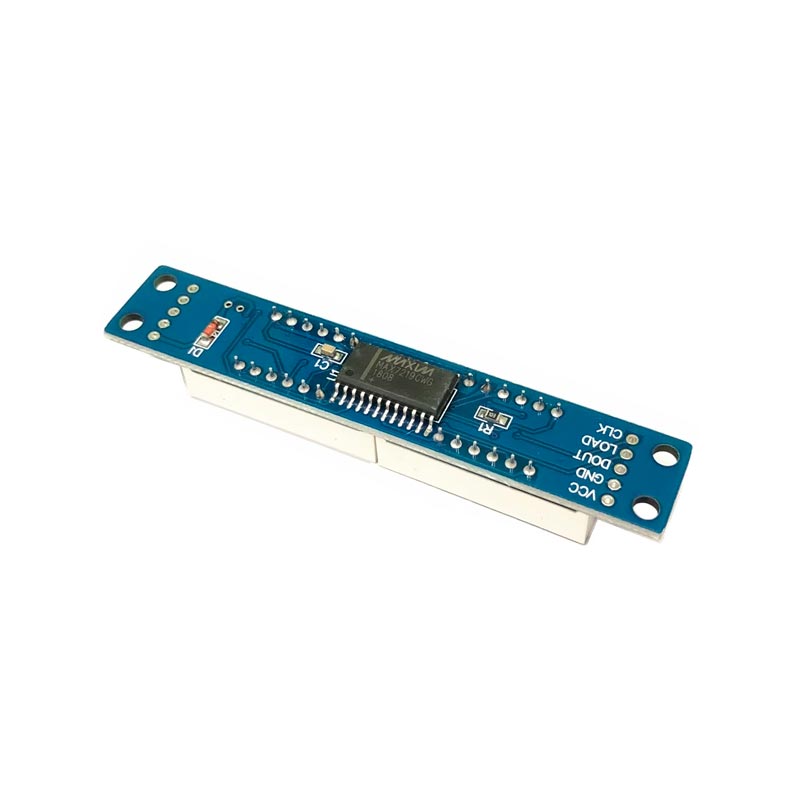

На плате установлен диод в разрыв линии питания, предотвращающий выход из строя микросхемы в случае переполюсовки. В связи с этим рекомендуется установить после него электролитический конденсатор большой ёмкости 10 ... 47 мкФ в отверстия возле диода или параллельно конденсатору С1. Это позволит исключить сбои в работе микросхемы и появление фантомных символов в процессе работы. Кроме того, на диоде теряется около 0,6 В полезного напряжения. Поэтому, если вы не планируете случайно переполюсовать модуль, рекомендуется замкнуть диод. Это сильно улучшит качество питания схемы.



Обратите внимание, штыревые разъёмы в комплект модуля не входят.



---

Технические характеристики:

Напряжение питания, В	4 ... 5,5
Ток потребления, мА	170
Габаритные размеры, мм	82 × 15 × 15
Масса, г	13
