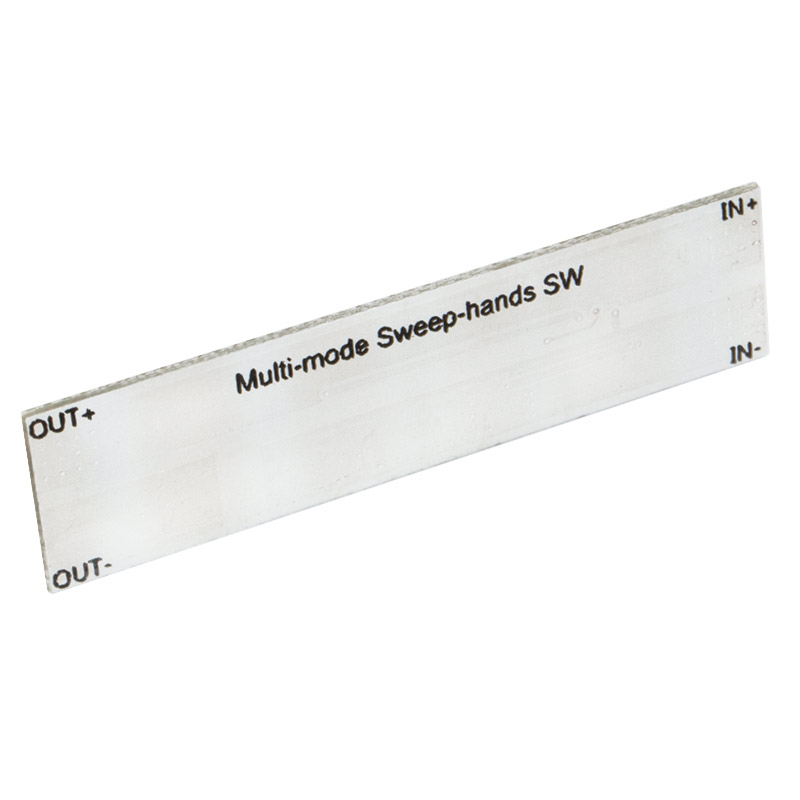

Модуль бесконтактный оптический выключатель мультифункциональный 6 режимов

Код товара: 63098

Нет в наличии

1+

163,00 ₽

12+

154,80 ₽

56+

147,40 ₽

Количество:

Описание

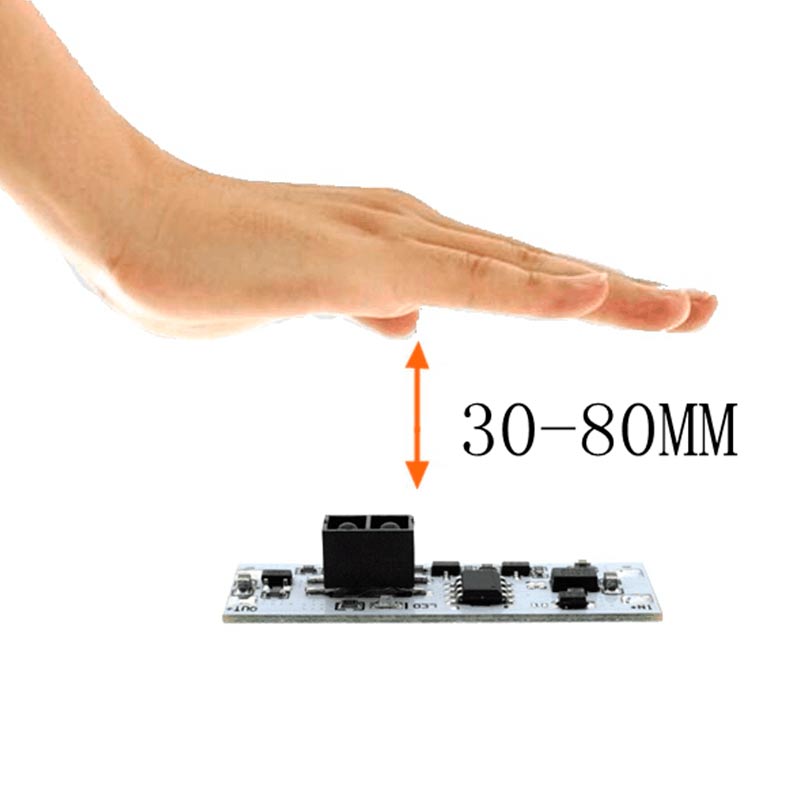

Модуль мультифункционального бесконтактного оптического выключателя позволит организовать управление освещением без необходимости прикасаться к выключателю, что особенно актуально может быть в гаражах, мастерских, на кухне. Выключатель может работать в широком диапазоне напряжений от 5 до 24 вольт и коммутировать нагрузку до 120 Ватт. Для срабатывания выключателя достаточно провести рукой на расстоянии 30-80 мм от датчика, как бы смахивая.



Модуль имеет 6 режимов работы, которые выбираются с помощью замыкания четырех контактных площадок A, B, C, D.

Технические характеристики:
Напряжение питания, В 5 ... 24
Расстояние срабатывания датчика, см 3 ... 8
Максимальный ток нагрузки, А

5

Максимальная мощность нагрузки, Вт 120
Ток потребления в режиме ожидания, мА < 10
Габаритные размеры, мм 50 х 12 х 8



Режимы работы:



1 Плавное включение / выключение A B C D
2 Обычное включение / выключение A B C D
3 Режим "кнопка без фиксации", при поднесении руки - включается, при убирании - выключается A B C D
4 Режим "кнопка без фиксации", при поднесении руки - выключается, при убирании - включается A B C D
5 Обычное включение / выключение + "диммирование". Удерживайте руку 2 секунды для активации регулировки яркости A B C D
6 Плавное включение / выключение + "диммирование". Удерживайте руку 2 секунды для активации регулировки яркости A B C D

В режиме регулировки яркости при включении восстанавливается яркость, которая была при выключении. Однако при отключении напряжения питания этот параметр не сохраняется и включение будет произведено в режим полной яркости.






Небольшие габариты позволяют легко встроить модуль даже в современный профиль для светодиодных лент




Пример подключения бесконтактного оптического выключателя






Пример установки модуля в алюминиевый профиль
